Think Pad SL300
↑eクーポンはこちら当サイトからGet↑

SL300用の動作確認済みメモリ  ↓
　VDR2-667-A1G    VDR2-667-A2G

　

　

Think Pad SL300　2733-CTO   発売時期 2008/8
LCDサイズ LCDタイプ CPU メモリ　 HDD 重量 ワイヤレス、Bluetooth
標準/（MAX）
標準仕様 13.3インチ TFT　WXGA
光沢あり (グレア)		 インテル®
Celeron®
プロセッサー 575		 1GB/（4G） 160GB / 5400rpm、SATAドライブ 約2.07ｋg Intel WiFi Link 5100 (1x2 802.11a/b/g/n)
Bluetoothあり

　

特徴

・SL400　500の後に追加で発売された13インチモデルのSL300
・出来るだけ汎用品で組み上げられており安価に仕上げてあるが、高性能でコストパフォーマンスが高い。
・WXGA13インチ光沢（グレア）モデルで鮮やかな発色で一般受けは良さそう。
・電源ボタンはキーボードに無い、6列キーボードでThinkPad240やを思い出します。キータッチも良好
・LCDのラッチレバーは無い
　
メーカーへのリンク
　



正面 　 無線LANのON　OFFスイッチ、オーディオ端子
タッチパッドの下には無線LANや Bluetooth（ブルートゥース）、バッテリ、サスペンドのインジケータがある。
  右側面 　 HDMI、　USBコネクター、排気ファン、HDDカバー、SDカードスロット、IEEE1394（4ピン）
左側面 　 USBコネクター　2個、光ドライブ、LANコネクタ、DCジャック

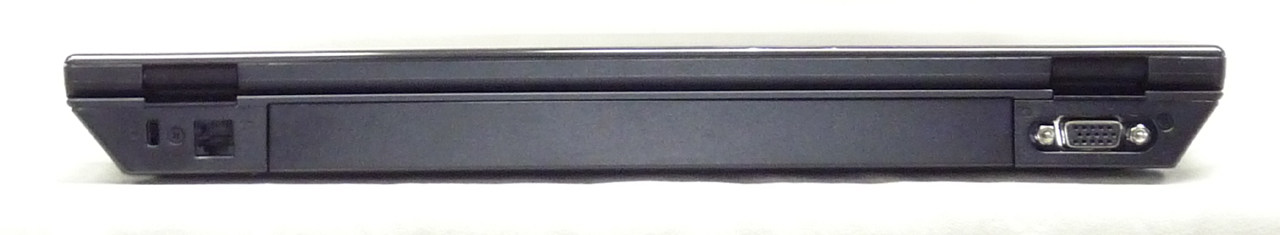

後ろ 　 モデムコネクタ、バッテリ、VGAコネクタ
  上 　 ThinkPadの" i "の点がサスペンドのときに”またたく”　クールです

表面は光沢がありますがS30のような高級感はありません、樹脂のカバーです。
  底 　 フタが沢山有り、隠しビス？を外せばCPUにもアクセスできる
　 　 バッテリーはココ
  キーボード
周り		 　

6列キーボード、13インチでいい感じに収まっている、
ボリュウムボタンは独立していて使いやすい、HDDのインジケータも左の枠にある
HDDビス 　 　

HDDを外す場合はこのネジ1本を外します
HDD 　 こんな感じに外します　

HDDブラケットは他のThinkPadとは共通しません　

　
メモリのフタ 　  メモリの増設はこのネジを外します
  外す 　 このから持ち上げて外しますが、
樹脂の爪が有り、結構かたいが無理やり持ち上げて外す

爪の1個ぐらいは破損する覚悟は必要です by経験者

　

　
  外した 　  外すとこうなります

SL300用の動作確認済みメモリ  ↓

　VDR2-667-A1G    VDR2-667-A2G

　合計4Gまで積めます、32bitOSでは3Gまでしか認識しません
　

ターボメモリやWWANはココ　非装着

メモリを3Gまで積めば　ターボメモリは必要有りません

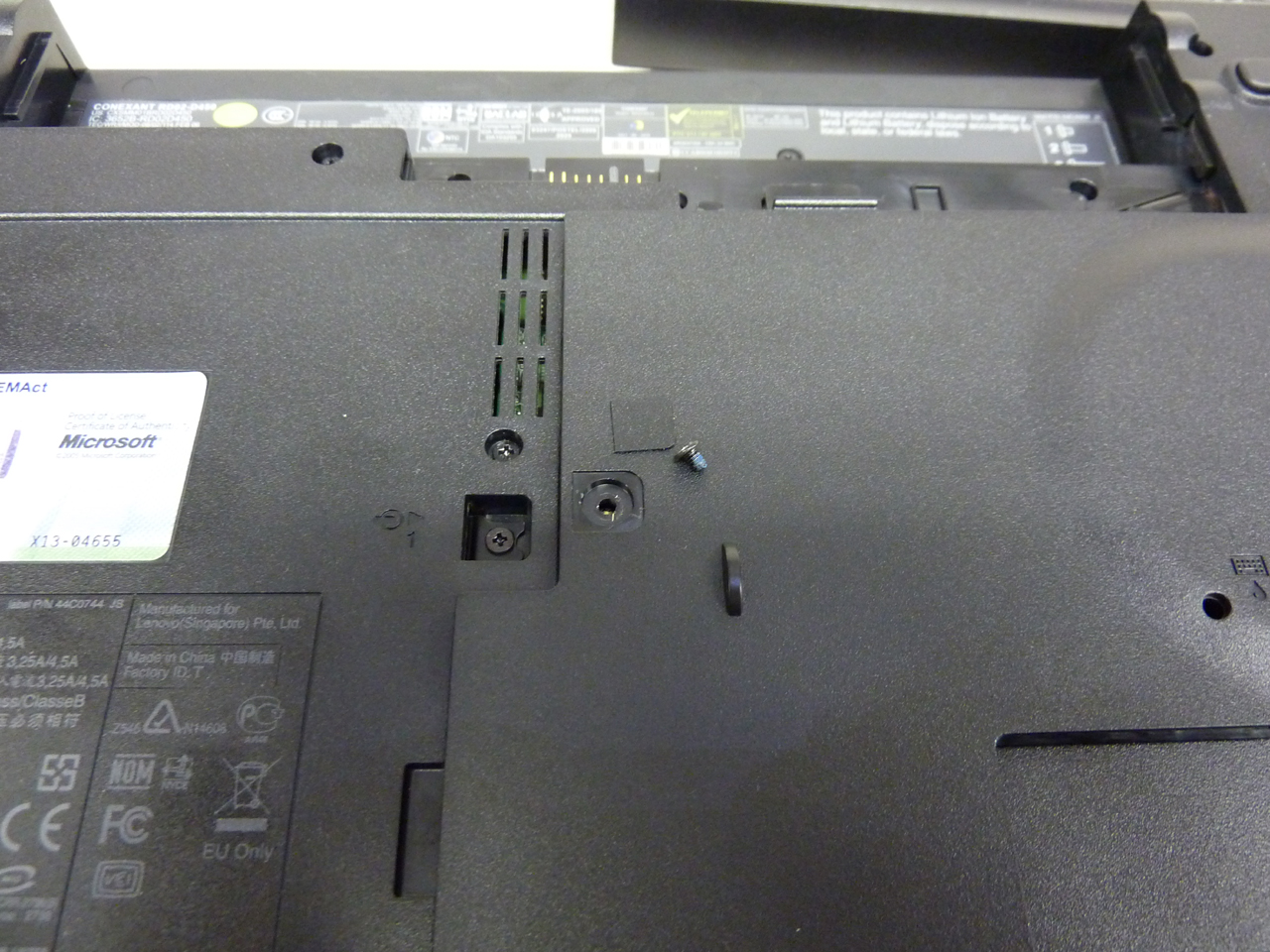

隠しビス？ 　

めくらシールを剥がすとビスが見えてきます、

とにかく外します
  外す 　 CPUファンが見えてきました、

CPUファンがホコリで詰まったときにはココから掃除してください
CPU 　 CPUファンのネジも外せるように切り欠きが有りますので

CPU交換も出来そうです　未確認

　
光学
ドライブ用

ビス

 　  もうひとつビスが有ります

　
光学
ドライブ		 　

このビスを外すと光学ドライブが抜けます

このドライブを抜かないとパームレストは外れません。
光学
ドライブ
　		 　 光学ドライブの コネクタ付近　

DVDスーパーマルチ・ドライブはパナのUJ870Aでした
　
Express
カード・
スロット		 　

Expressカード・スロットはレバーは有りません
カード自体を押して抜き出します
  HDMI 　

HDMIが付いています、ハイビジョンTVやプロジェクタに直接つなげます
SDカード
スロット		 　 　

レバーは有りません
カード自体を押して抜き出します
パームレスト 　  パームレストを外した所
　Intel WiFi Link 5100やBluetoothが見えます　

　キーボードコネクタの下にボタン電池（時計用電池）が見えます
　

キーボードも外したところ　これ以上分解することは無いでしょう
ネジの種類が違うので覚えておきましょう
左側
　		 　 　

SDカードスロット近傍

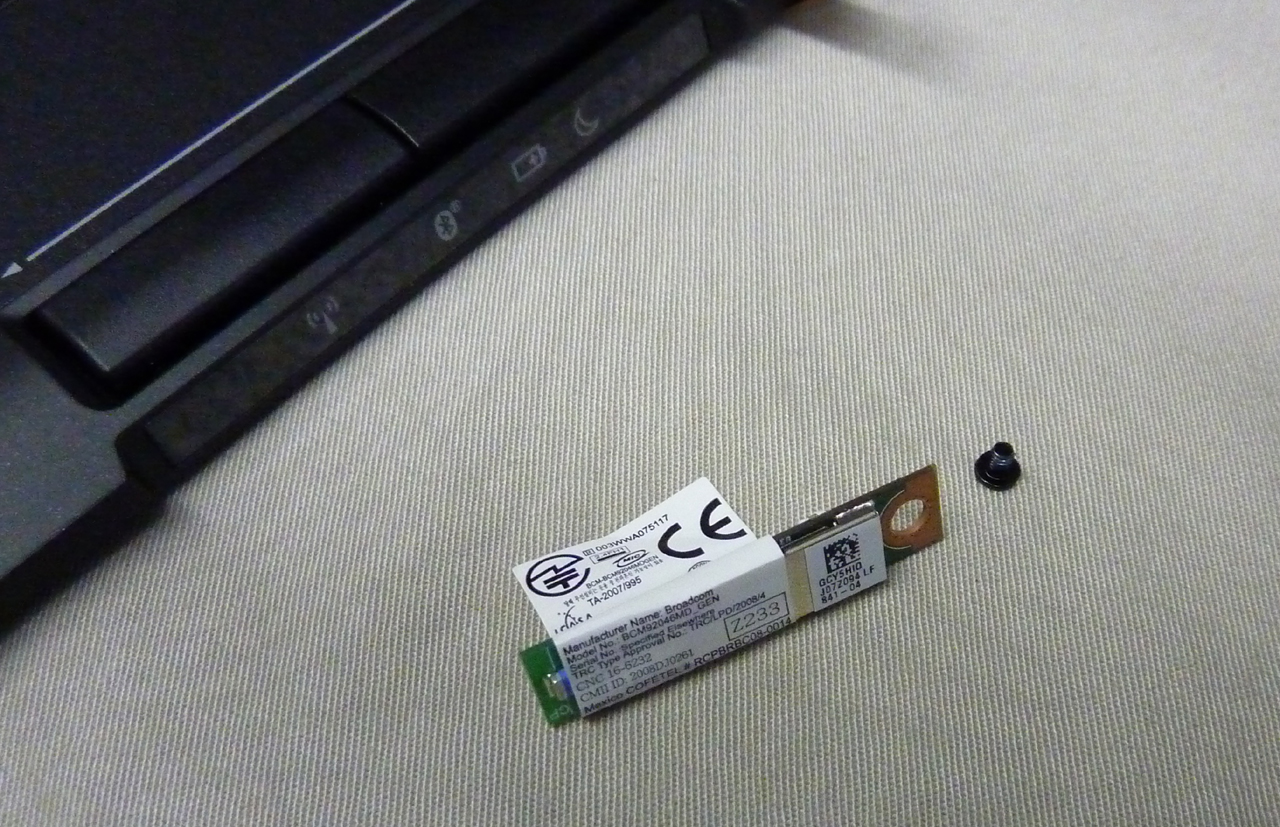

Bluetooth 　

Bluetooth、小さいですね

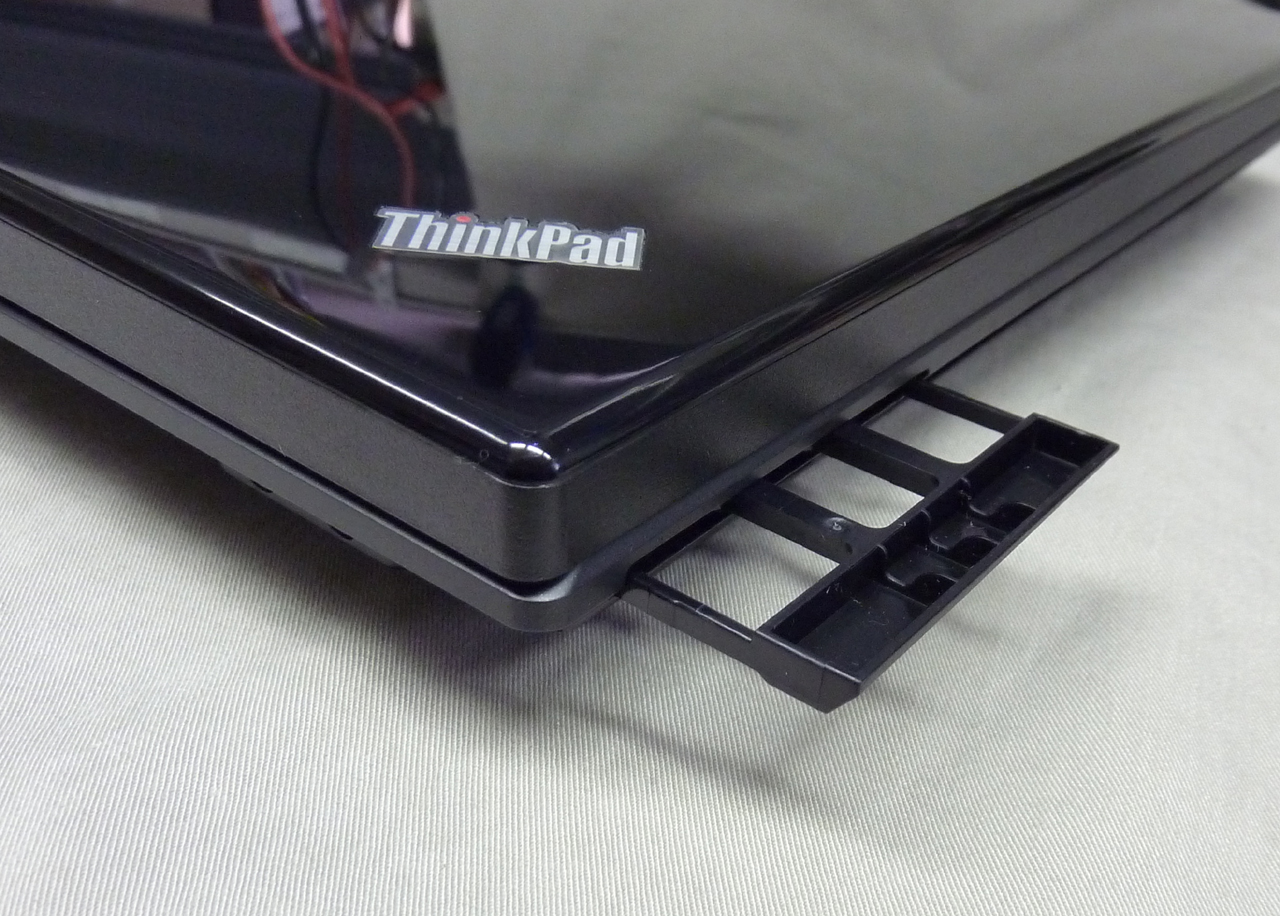

Expressカード

・スロットのみ

 　  PCカード・スロットは刺さりません

　

ThinkPadは↑から購入できます。

　

ベンチ

CrystalMark 2004R3 [0.9.126.451] (C) 2001-2008 hiyohiyo
Crystal Dew World [ http://crystalmark.info/ ]
CrystalMark 37263
ALU 8726
Fibonacci 3640
Napierian 1615
Eratosthenes 1181
QuickSort 2268
FPU 8863
MikoFPU 894
RandMeanSS 4944
FFT 1544
Mandelbrot 1459
MEM 7984
Read 3664.60 MB/s (3664)
Write 1492.78 MB/s (1492)
Read/Write 1469.78 MB/s (1469)
Cache 13375.38 MB/s (1337)
HDD 5356
Read 31.78 MB/s (1271)
Write 38.96 MB/s (1558)
RandomRead512K 25.75 MB/s (1030)
RandomWrite512K 22.09 MB/s (883)
RandomRead 64K 5.09 MB/s (203)
RandomWrite 64K 10.29 MB/s (411)
GDI 3868
Text 1916
Square 260
Circle 902
BitBlt 790
D2D 1155
Sprite 10 259.94 FPS (25)
Sprite 100 195.84 FPS (195)
Sprite 500 45.11 FPS (225)
Sprite 1000 22.79 FPS (227)
Sprite 5000 4.83 FPS (241)
Sprite 10000 2.42 FPS (242)
OGL 1311
Scene 1 833
Lines (x1000) (88644)
Scene 2 CPU (16)
Scene 2 Score 478
Polygons (x1000) (13426)
Scene 2 CPU (8)



　

System Information
OS Windows Vista Home Basic Service Pack 1 [6.0 Build 6001]
Display Mode 1280 x 800 32bit 60Hz
Memory 3037 MB
BIOS
Vendor LENOVO
Caption BIOS Date: 12/25/08 Ver: 6AET53WW (1.19)
Version LENOVO - 530
Date 　
SM BIOS
Caption 6AET53WW
Version 2.5
Mother
Vendor LENOVO
Product 2738CTO
Version LENOVO 6AET53WW
Computer System
Vendor LENOVO
Product 2738CTO
CPU Information
CPU Name Intel Celeron (Merom-L)
Vendor String GenuineIntel
Name String Genuine Intel(R) CPU 575 @ 2.00GHz
Platform Socket 479
CPU Type Original OEM processor
Number(Logical) 1
Family 6
Model F
Stepping D
Feature MMX SSE SSE2 SSE3 SSSE3 XD Intel 64
　 Current Original
Clock 1995.01 MHz 2000.00 MHz
System Clock 166.25 MHz 166.67 MHz
System Bus 665.00 MHz 666.67 MHz
CPUID Detail Information
0x00000000 : EAX=0x0000000A EBX=0x756E6547 ECX=0x6C65746E EDX=0x49656E69
0x00000001 : EAX=0x000006FD EBX=0x00010800 ECX=0x0000E31D EDX=0xAFEBFBFF
0x00000002 : EAX=0x05B0B101 EBX=0x005657F0 ECX=0x00000000 EDX=0x2CB43078
0x00000003 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000004 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000005 : EAX=0x00000040 EBX=0x00000040 ECX=0x00000003 EDX=0x00001110
0x00000006 : EAX=0x00000001 EBX=0x00000002 ECX=0x00000001 EDX=0x00000000
0x00000007 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000008 : EAX=0x00000400 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000009 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000A : EAX=0x07280202 EBX=0x00000000 ECX=0x00000000 EDX=0x00000503
0x80000000 : EAX=0x80000008 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000001 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000001 EDX=0x20100000
0x80000002 : EAX=0x756E6547 EBX=0x20656E69 ECX=0x65746E49 EDX=0x2952286C
0x80000003 : EAX=0x55504320 EBX=0x20202020 ECX=0x20202020 EDX=0x20202020
0x80000004 : EAX=0x35373520 EBX=0x20402020 ECX=0x30302E32 EDX=0x007A4847
0x80000005 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000006 : EAX=0x00000000 EBX=0x00000000 ECX=0x04004040 EDX=0x00000000
0x80000007 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000008 : EAX=0x00003024 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
Device
ChipSet Intel Unknown
North Intel Unknown
South Intel Unknown
IDE Controller Ricoh SD/MMC Host Controller
Graphics
Video Intel Unknown
Video Product Mobile Intel(R) 4 Series Express Chipset Family
Video Vendor Intel Corporation
Video Chip Mobile Intel(R) 4 Series Express Chipset Family
Video RAM 1294 MB
Driver Version 7.15.10.1591
Driver Date 2008/10/27
PCI Device List
No Bus Dev Fnc Vendor Device Rev SubSystem Class DeviceType
0 0 0 0 8086h 2A40h 07h 17AA20E0h 060000h Host Bridge
1 0 2 0 8086h 2A42h 07h 17AA20E4h 030000h VGA Compatible Controller
2 0 2 1 8086h 2A43h 07h 17AA20E4h 038000h Other Display Controller
3 0 26 0 8086h 2937h 03h 17AA20F0h 0C0300h UHCI USB Controller
4 0 26 1 8086h 2938h 03h 17AA20F0h 0C0300h UHCI USB Controller
5 0 26 2 8086h 2939h 03h 17AA20F0h 0C0300h UHCI USB Controller
6 0 26 7 8086h 293Ch 03h 17AA20F1h 0C0320h EHCI USB Controller
7 0 27 0 8086h 293Eh 03h 17AA20F2h 040300h High-Definition Audio Device
8 0 28 0 8086h 2940h 03h 17AA20F3h 060400h PCI to PCI Bridge
9 0 28 1 8086h 2942h 03h 17AA20F3h 060400h PCI to PCI Bridge
10 0 28 2 8086h 2944h 03h 17AA20F3h 060400h PCI to PCI Bridge
11 0 28 3 8086h 2946h 03h 17AA20F3h 060400h PCI to PCI Bridge
12 0 29 0 8086h 2934h 03h 17AA20F0h 0C0300h UHCI USB Controller
13 0 29 1 8086h 2935h 03h 17AA20F0h 0C0300h UHCI USB Controller
14 0 29 2 8086h 2936h 03h 17AA20F0h 0C0300h UHCI USB Controller
15 0 29 7 8086h 293Ah 03h 17AA20F1h 0C0320h EHCI USB Controller
16 0 30 0 8086h 2448h 93h 17AA20F4h 060401h PCI to PCI Bridge (SSD)
17 0 31 0 8086h 2919h 03h 17AA20F6h 060100h ISA Bridge
18 0 31 2 8086h 2929h 03h 17AA20F8h 010601h Serial ATA Controller
19 2 0 0 8086h 4237h 00h 80861211h 028000h Other Network Controller
20 12 0 0 10ECh 8168h 02h 17AA2108h 020000h Ethernet Controller
21 13 0 0 1180h 0832h 05h 17AA2109h 0C0010h OHCI IEEE1394 Controller
22 13 0 1 1180h 0822h 22h 17AA210Ah 080500h SD Host Controller without DMA
23 13 0 2 1180h 0843h 12h 17AA210Bh 088000h Other System Peripheral
24 13 0 3 1180h 0592h 12h 17AA210Ch 088000h Other System Peripheral
25 13 0 4 1180h 0852h 12h 17AA210Dh 088000h Other System Peripheral
No DeviceName
0 Intel Mobile 4 Series Chipset Memory Controller Hub
1 Intel Mobile 4 Series Chipset Integrated Graphics Controller
2 Intel Mobile 4 Series Chipset Integrated Graphics Controller
3 Intel 82801I (ICH9 Family) USB UHCI Controller #4
4 Intel 82801I (ICH9 Family) USB UHCI Controller #5
5 Intel 82801I (ICH9 Family) USB UHCI Controller #6
6 Intel 82801I (ICH9 Family) USB2 EHCI Controller #2
7 Intel 82801I (ICH9 Family) HD Audio Controller
8 Intel 82801I (ICH9 Family) PCI Express Port 1
9 Intel 82801I (ICH9 Family) PCI Express Port 2
10 Intel 82801I (ICH9 Family) PCI Express Port 3
11 Intel 82801I (ICH9 Family) PCI Express Port 4
12 Intel 82801I (ICH9 Family) USB UHCI Controller #1
13 Intel 82801I (ICH9 Family) USB UHCI Controller #2
14 Intel 82801I (ICH9 Family) USB UHCI Controller #3
15 Intel 82801I (ICH9 Family) USB2 EHCI Controller #1
16 Intel 82801 Mobile PCI Bridge
17 Intel ICH9M LPC Interface Controller
18 Intel ICH9M/M-E SATA AHCI Controller
19 Intel Unknown
20 Realtek RTL8111/8168B PCI Express Gigabit Ethernet controller
21 Ricoh Co Ltd R5C832 IEEE 1394 Controller
22 Ricoh Co Ltd R5C822 SD/SDIO/MMC/MS/MSPro Host Adapter
23 Ricoh Co Ltd R5C843 MMC Host Controller
24 Ricoh Co Ltd R5C592 Memory Stick Bus Host Adapter
25 Ricoh Co Ltd xD-Picture Card Controller
HDD
Type Size Model Buffer Mode


　
