Think Pad 770系バッテリセル

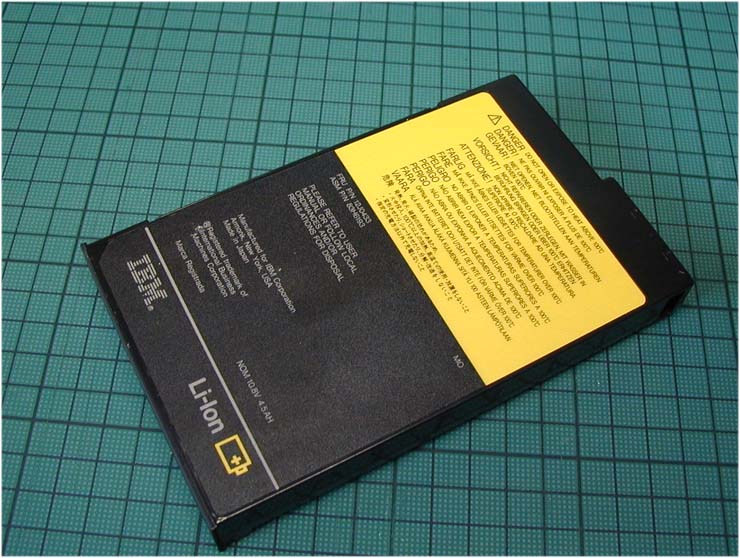

①		TP770のバッテリパックも逝ってしまいました(;_;) 10.8V　4.5Hの表示があります

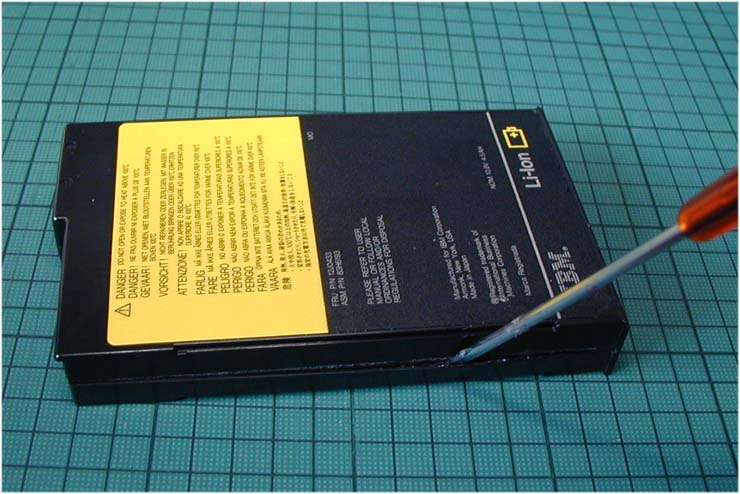

②		死んだバッテリパックの中身を交換するために殻割りしますが全面強力に接着されています。この辺から、マイナスドライバーをねじ込み、とにかく、こじ開ける。（ドライバーで手を刺さない様に気を付けましょう） TP600よりは簡単に殻割できます。

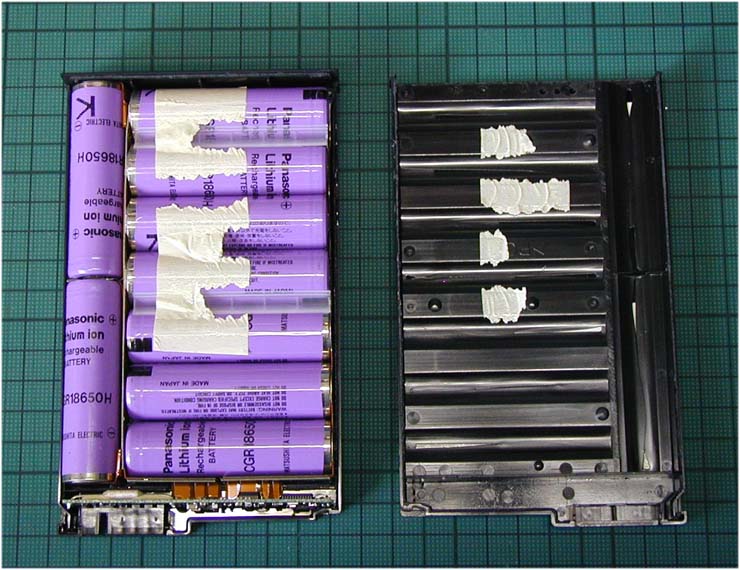

③		めでたく分解できるとこんな感じです。セルはPanasonic CGR18650Hでした、

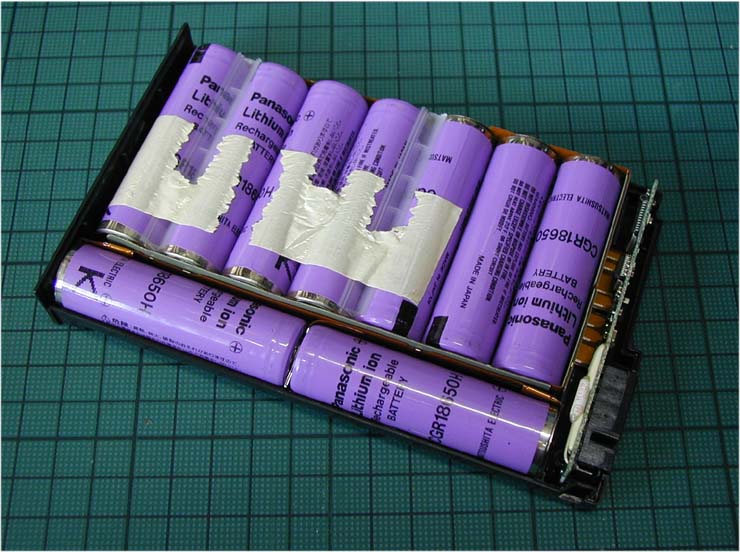

④		よーく観察します。 3.7V　1500mAを3本並列にして　4.5Hを作っていますそれを　3セット直列に重ね10.8Vまで電圧を上げています合計9本を上手にパックしています

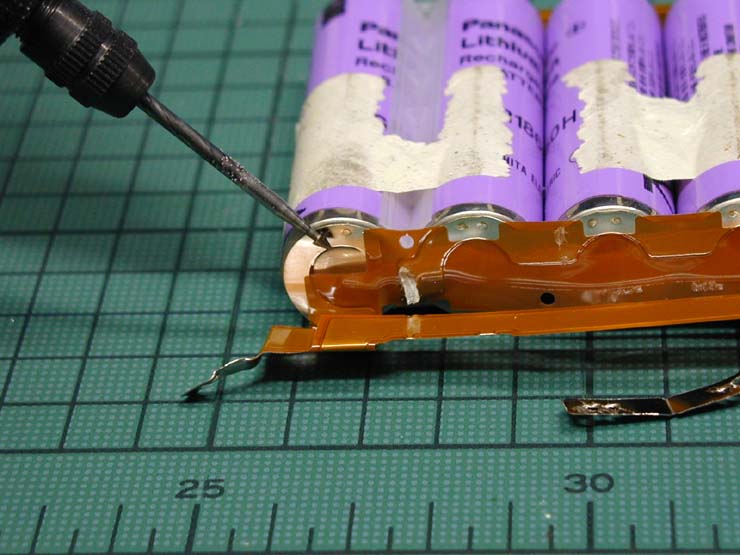

⑤		フィルム基板？に直接溶接してありますので 1本1本丁寧に取り外す。フィルム基板に負担を掛けない様に取り外す為にルーターで溶接部分を削り取ってから取り外しました

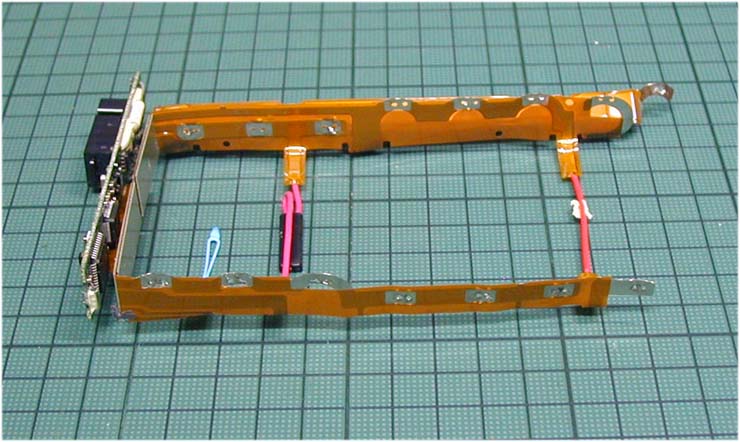

⑥		9本取り外すとこんな感じです若干複雑な取り回しで配線している事が明かります
⑦		今回取り替え様に用意した新しいバッテリパックは TP600の時にも使用した　Fujitsu　ビブロ用FPCBP19です入手先は　いつもお世話になっている　吉野電装　です。 Panasonic　CGR18650H 18.3mm×65mm　1500mA 9本必要ですので2パックは用意しないといけません

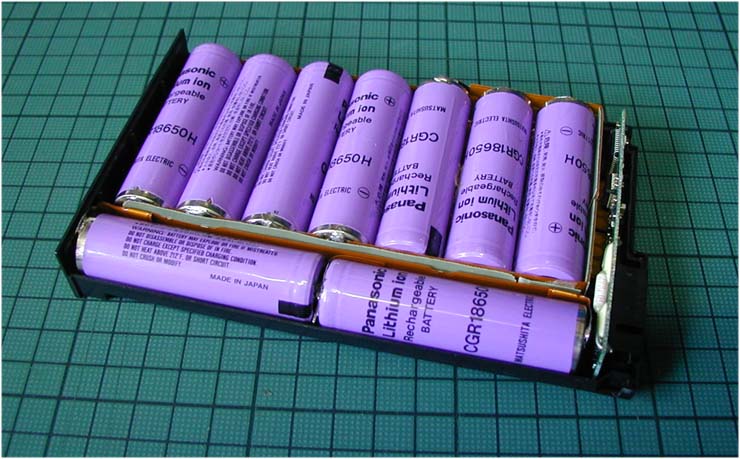

⑧		交換後の様子同じセルとの交換ですので単純に入れ替えるだけですが隙間も少ないので　難易度高いです

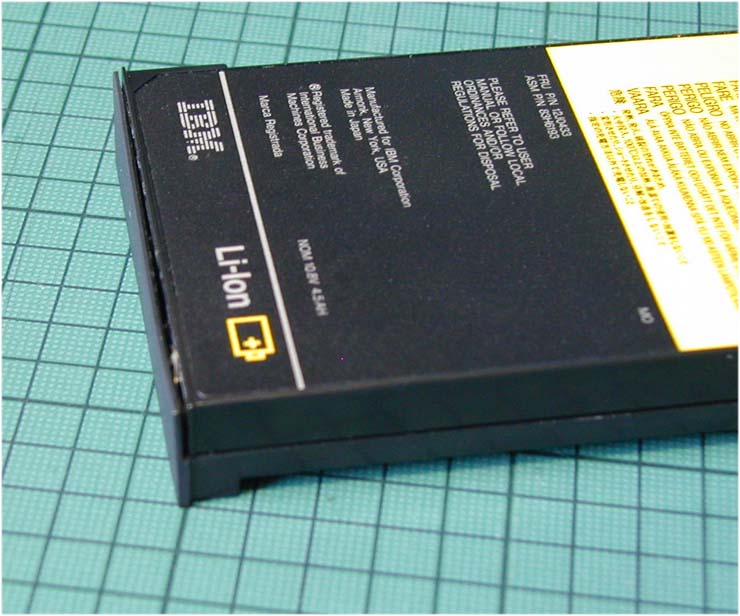

⑨		スポット溶接の替わりに半田付けしていますので半田の厚み分約0.5mm×4箇所=2mm程　はみ出ました（爆）もっと上手に作業すれば綺麗に収まるかもしれません。

バッテリ再生情報がありましたらぜひ掲示板に書き込んでください(^o^)

補足とデータ	直径　長さ（実測値）	容量	装換可能なThinkPad	無理に装換可能なThinkPad
Panasonic CGR18650H（紫）	18mm　65mm	1500mA	TP600 　TP770	2435
（これは実験です　PONTAへのTP600等への装換、サポート依頼、質問は受けつけません。）
