| Think Pad 600系バッテリセル交換 |
バッテリ再生情報がありましたらぜひ掲示板に書き込んでください(^o^)
ノートパソコン用バッテリ再生等専用掲示板 ThinkPadや他のメーカでもOKです。情報交換願います
|
蓄電池（バッテリパック）は1歩間違うと数十(数百)アンペア流れます |
| IMR-18650C | ||
① |
 |

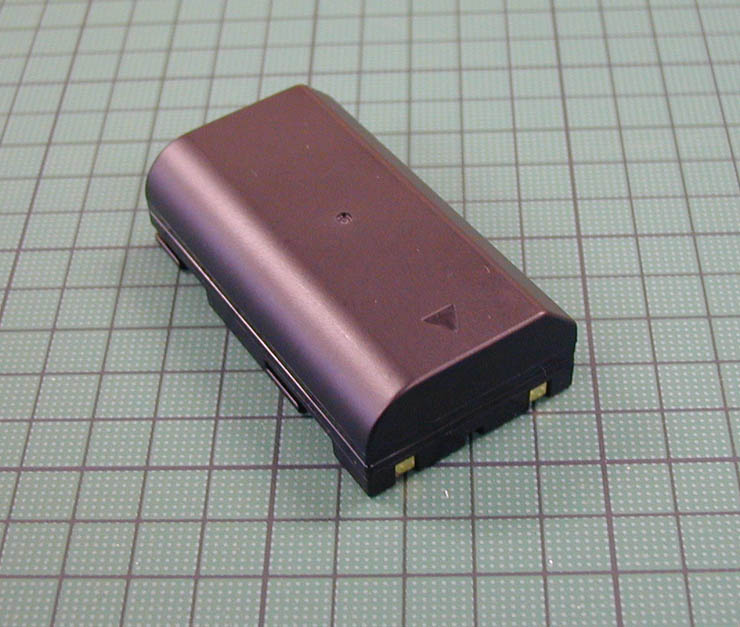

TP235用のバッテリと似ていますが 接点や切り欠き等が異なります 内部のセルも長さが異なるため 235のバッテリパックとは互換できません 入手先は いつもお世話になっている 吉野電装 です |
| ② |  |

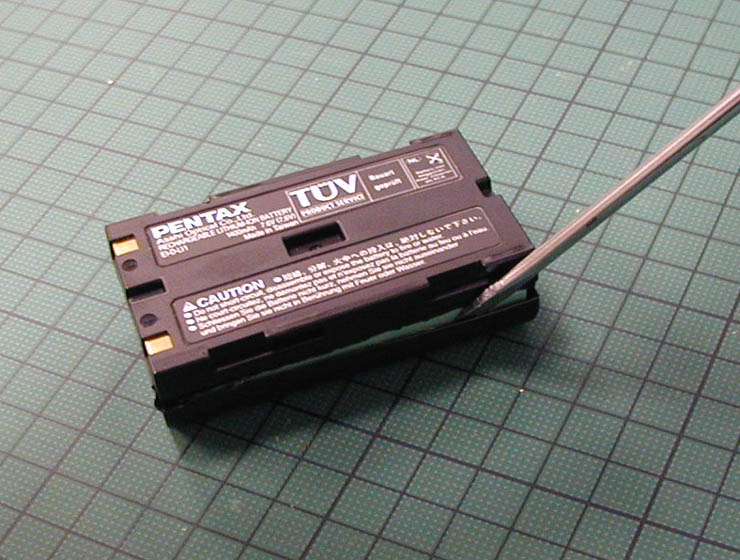

この辺から、マイナスドライバーをねじ込み、 とにかく、こじ開ける。 |
| ③ |  |

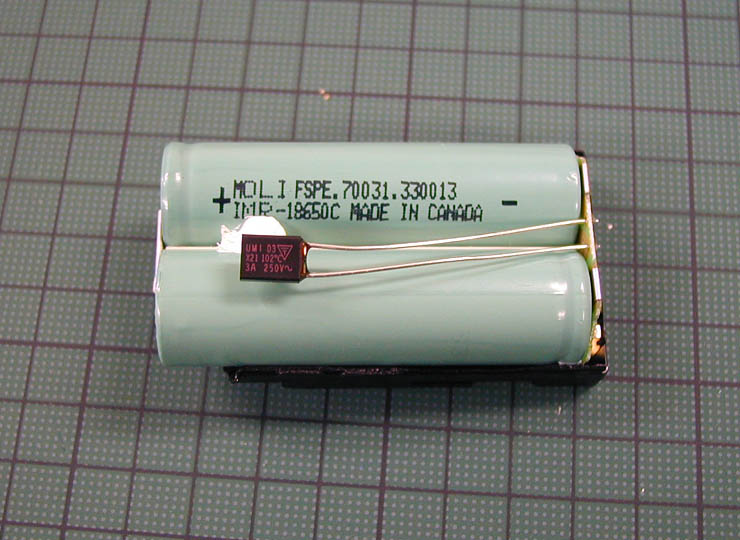

分解するとこんな感じです。
セルは長さ65mm 太さ18mmの 18650形です |
| ④ |  |

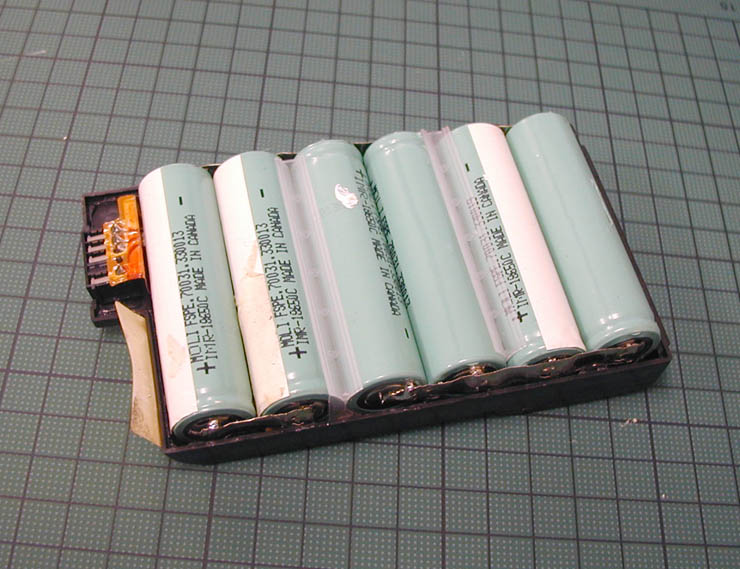

ThinkPad600用バッテリへ入れ替えてみました タブの位置が全く違うため入れ替えには 手間が掛かります。 ThinkPad600に装着し問題なく動作しています。 |
| Panasonic CGR18650H | ||
① |
 |

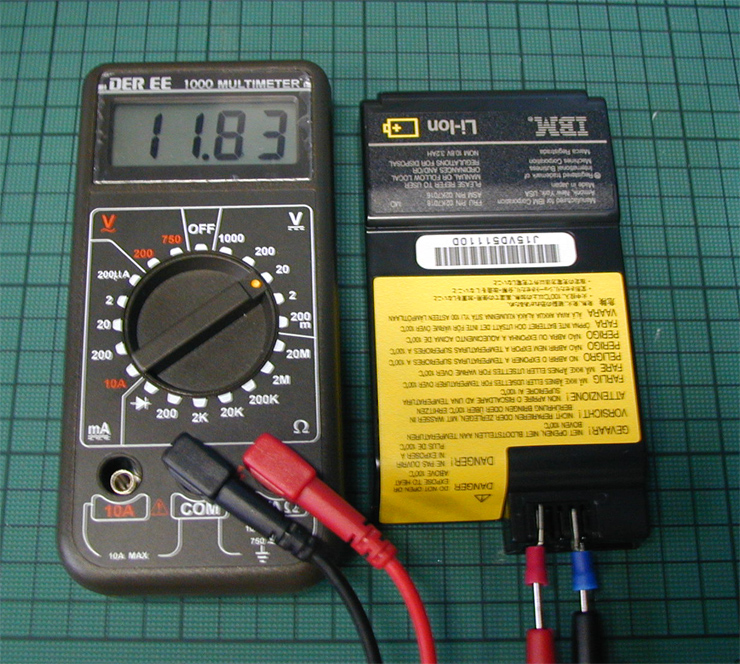

生きているバッテリパックは1番ピンと4番ピンの間が 11.0V前後有る （テスタ棒にY端子等をつけると測定しやすい。） |
| ② |  |

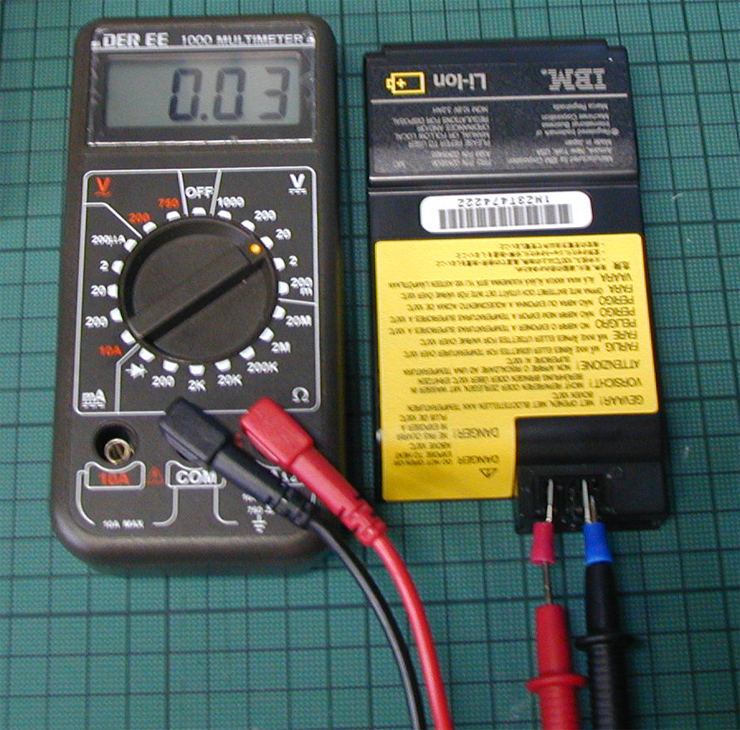

死んでしまったバッテリパックは1番ピンと4番ピンの間が 約0V前後です。 または、4.5V前後です。 TP600ではバッテリ存在せずの表示または 何時間充電しても0％の表示のままです。 つまり、 バッテリセルの一部または全部の安全弁、安全機構が動作して セル内で回路を開いています |
| ③ |  |

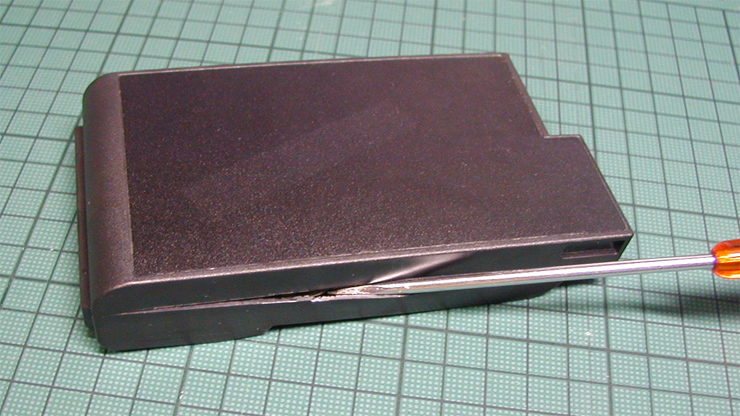

死んだバッテリパックの中身を交換するために殻割りしますが 全面強力に接着されています。 この辺から、マイナスドライバーをねじ込み、とにかく、こじ開ける。 （ドライバーで手を刺さない様に気を付けましょう） ⑧の様にバッテリの下にフィルム基板がありますので 出来るだけフィルム基板にはキズを着けないようにします。 綺麗には殻割り出来ません |
| ④ |  |
めでたく分解できるとこんな感じです。
セルはPanasonic CGR18650HMです。 |
| ⑤ |  |

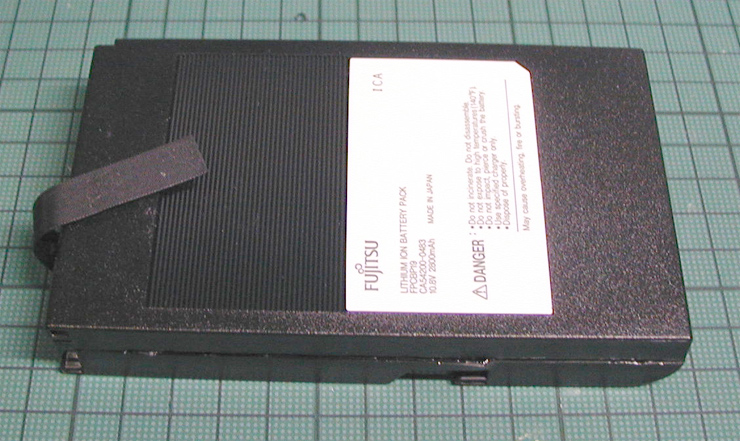

今回入手したバッテリパックはFujitsu FPCBP19です 10.8V 2800mAの表示があります。 今度は新しいバッテリパックを同じ要領でバラします。 |
| ⑥ |  |
セルはPanasonic CGR18650Hです。 |
| ⑦ |  |

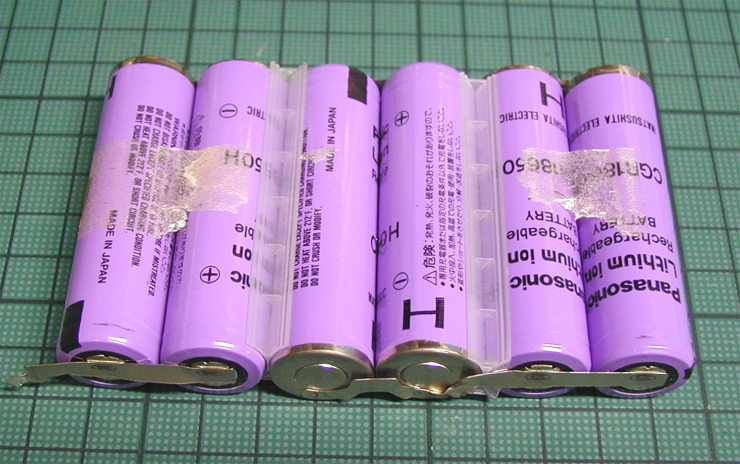

新しいバッテリセルを6本同時に取り出す 2セル×3の構成で10.8Vを作っています TP600と全く同じです。 各セル間の金属の板はそのまま利用しますので 外してはいけません。（細かい端子の出っ張りは切り取ります） |
| ⑧ |  |

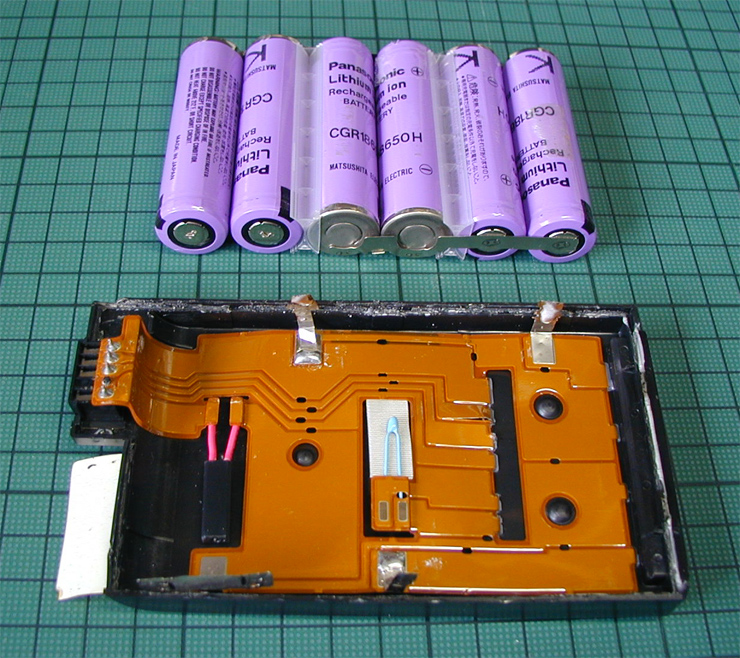

TP600のバッテリパックの殻に新しいバッテリセルを 移植します、プラスマイナスを間違えない様に4箇所を半田付けします バッテリセルは熱弱いので、30W以上の半田ゴテで手早く作業をします。 プラスチックを隔ててフィルム基板は下の制御回路 |
| ⑨ |  |
黄色が移植前のTP600のバッテリパック 紫色が移植後のバッテリパック |
| ⑩ |  |

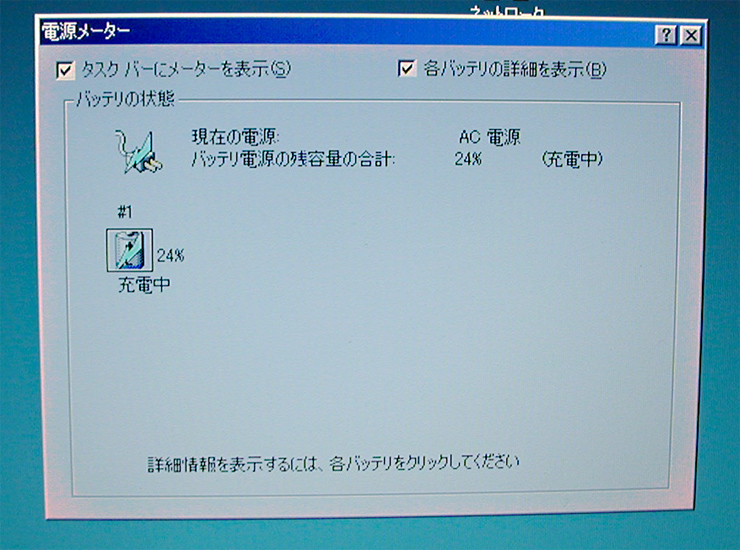

元通りに組みたてTP600にて充電します。 TP600の新品バッテリパックを使用して MP3を再生して1時間30分持ちました 今回の移植後のバッテリパックでも 1時間30分持ちましたので性能は、ほぼ同等と推測しました。
|
| 補足とデータ | 直径 長さ（実測値） | 容量 | 装換可能なThinkPad | 無理に装換可能なThinkPad |
| Panasonic CGR18650HM(黄色) | 18mm 65mm | 不明 | TP600 （標準品） | 2435 |
| Panasonic CGR18650H（紫） | 18mm 65mm | 1500mA | TP600 | 2435 |
| Panasonic CGR18650（水色） | 18mm 63.5mm | 1200mA | TP235 （標準品） | |
| IMR-18650C うぐいす色 | 18.2mm 65mm | 1400ｍA | TP600 | 2435 |
| （これは実験です PONTAへのTP600等への装換、サポート依頼、質問は受けつけません。） | ||||
