ThinkPad 535系バッテリセル、入れ替え

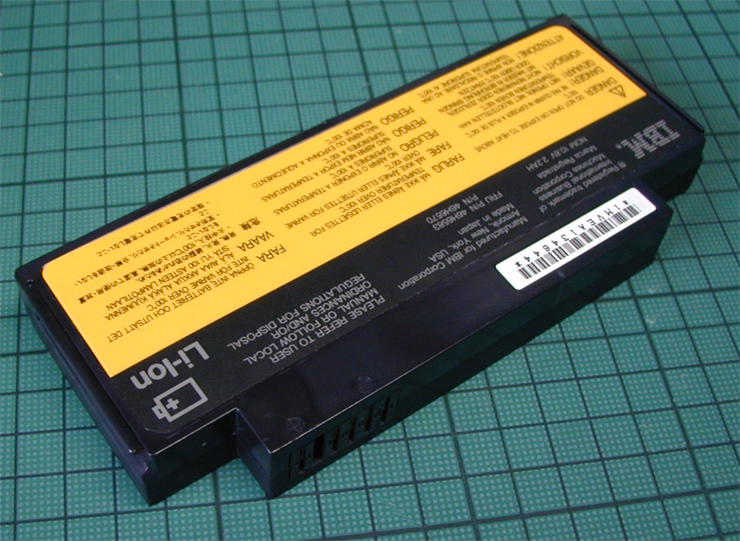

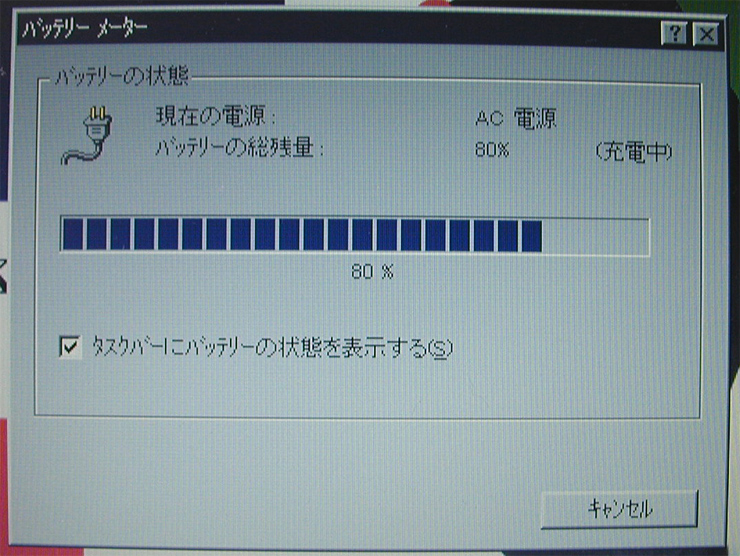

①		死んでしまったバッテリパックは1番ピンと4番ピンの間が約0V前後です。 TP535ではずーーとバッテリ80%充電中表示のままですバッテリセルが死んでいてもサーミスタに8KΩ（常温20℃ぐらい）程の抵抗値があれば80％表示をしてます。 ACプラグを抜くと　いきなりOSが落ちます(+_+) そのときにはバッテリセルの一部または全部の安全弁、安全機構が動作してセル内で回路を開いています http://www.aichi.to/~thinkpad/tp535/index.html　参照

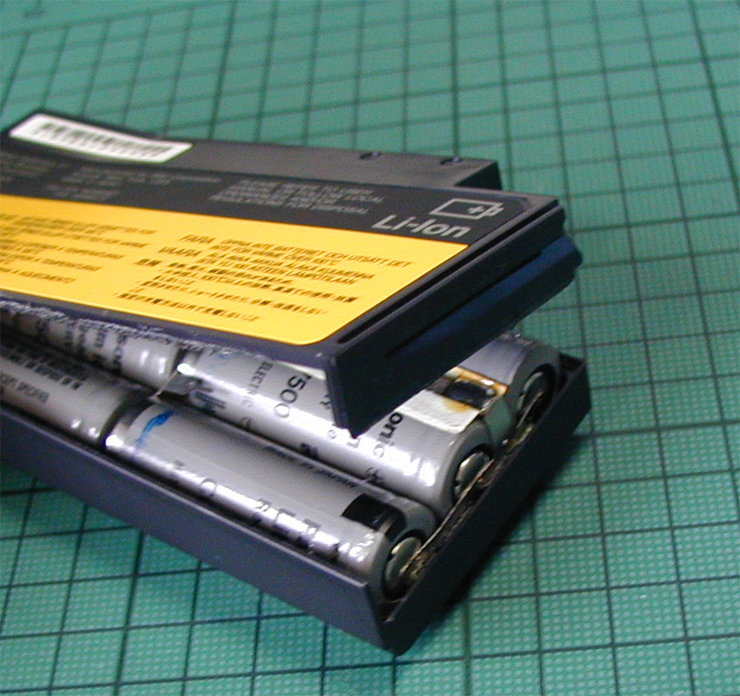

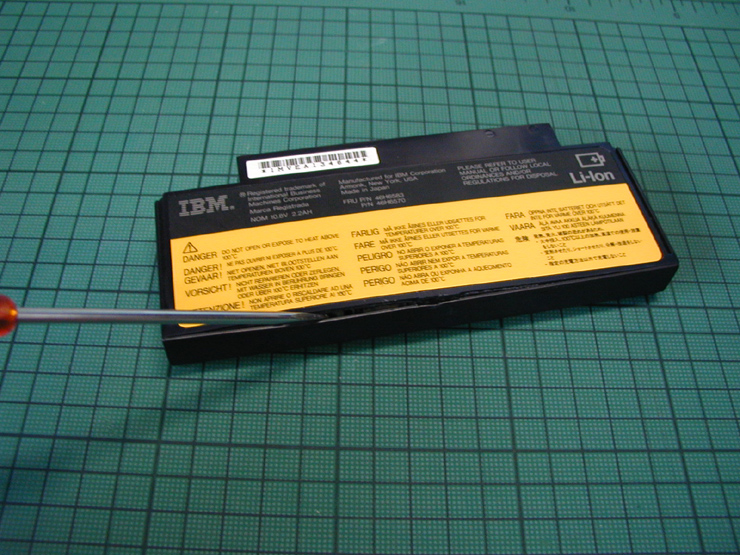

②		死んだバッテリパックの中身を交換するために殻割りしますが全面強力に接着されています。この辺から、マイナスドライバーをねじ込み、とにかく、こじ開ける。割れた所から殻を開き分割させます。（ドライバーで手を刺さない様に気を付けましょう）綺麗には殻割り出来ませんキズや細かい割れは覚悟しましょう。
③

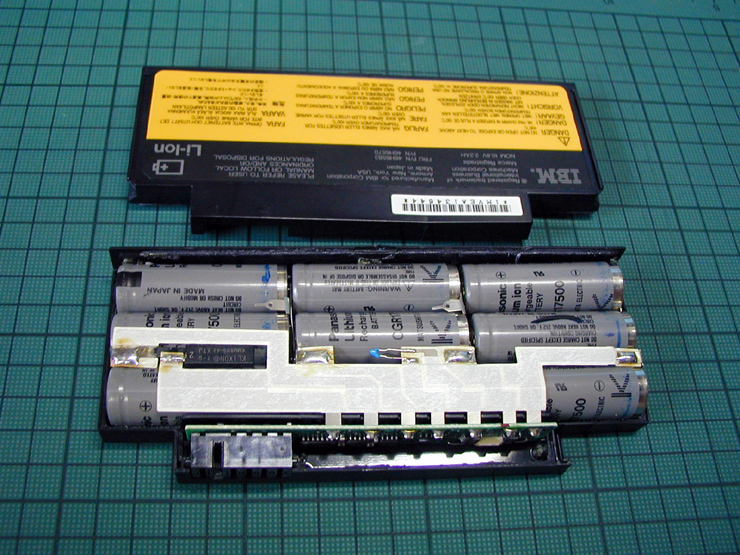

④		めでたく分解できるとこんな感じです。セルはPanasonic CGR17500です。このセルは根性無しですぐに逝ってしまいますちなみにTP560用はAT＆T製でした。

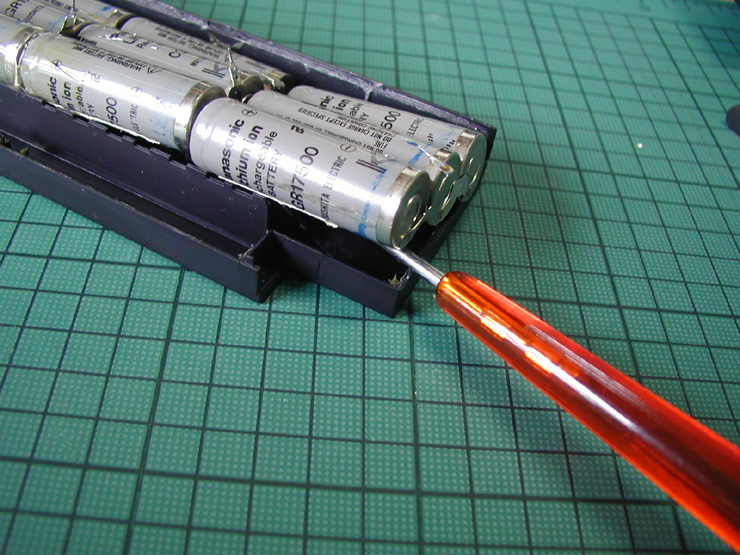

⑤		535のバッテリパックの制御回路は非常に取り外しやすく適当に外します
⑥		外すとこんな感じです

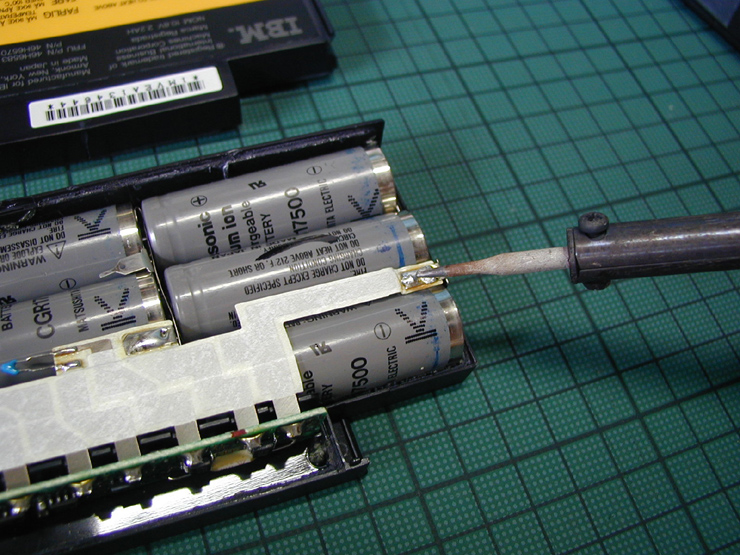

⑦		バッテリセルも外します

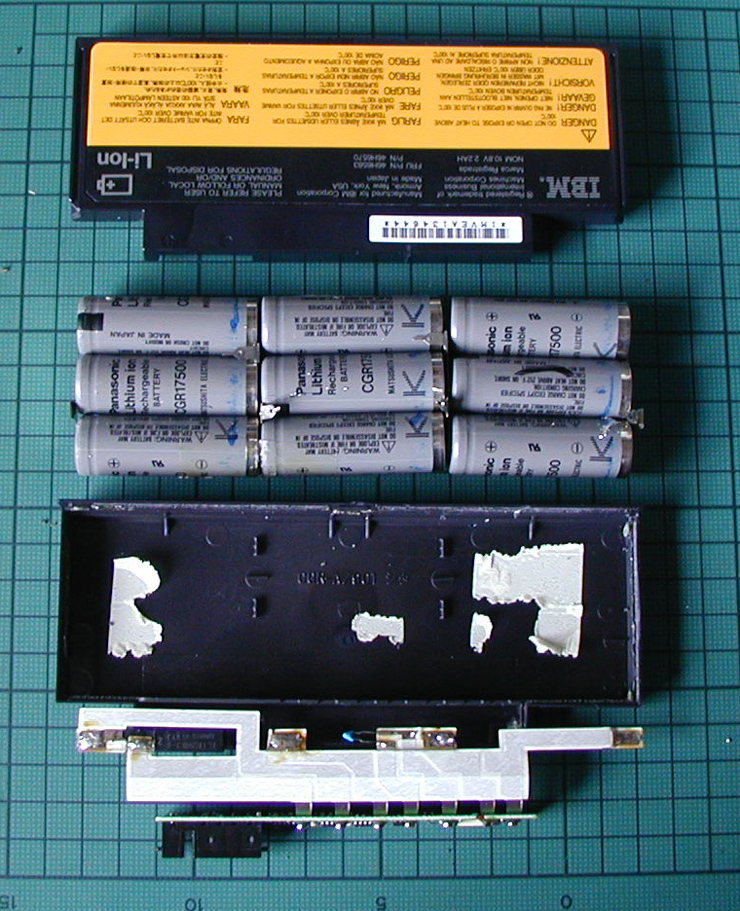

⑧		4枚におろし、下ごしらえ完了！（まだです）

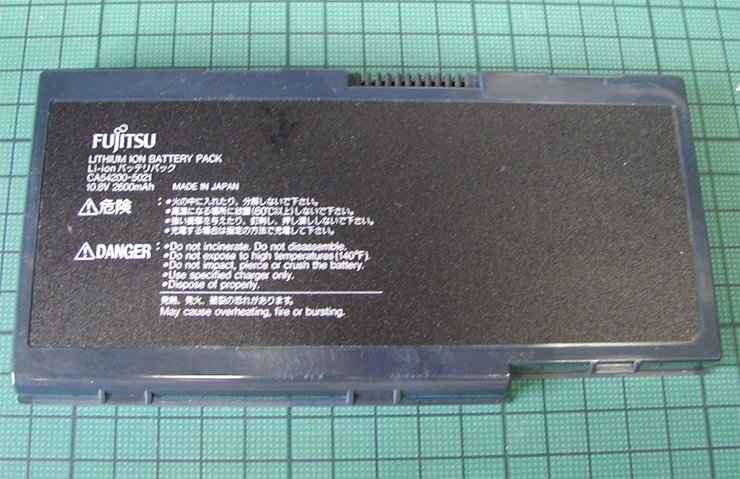

⑨		今回入手したバッテリパックはFujitsu CA54200-5021？です入手先は　いつもお世話になっている　吉野電装　です 10.8V　2600mAの表示があります。ビブロ用でしょう別の同じようなバッテリパックでも試して見ましたが TP535のバッテリ管理回路と特性が合わないようで、 3分で”0％表示”でしたが今回のバッテリパックは相性が良いようです。今度は新しいバッテリパックを同じ要領で殻割りします。

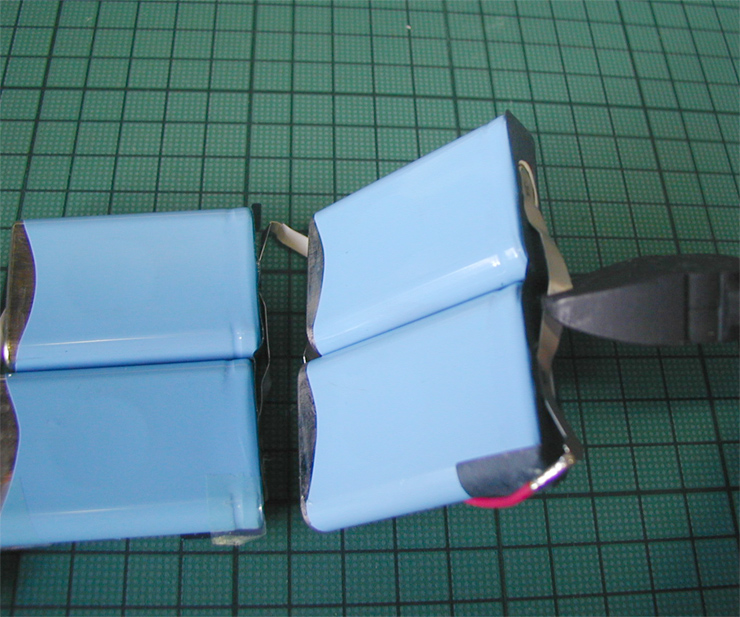

⑩		新しいバッテリセルを6本同時に取り出す 2セル×3の構成で10.8Vを作っていますこのうち1セル×3=10.8Vを作りますもちろん容量は1300mAですので大幅なスペックダウンです。しかし現在Panasonic CGR17500は入手困難で代替品も見当たりません。（ご存知の方はご一報願います）

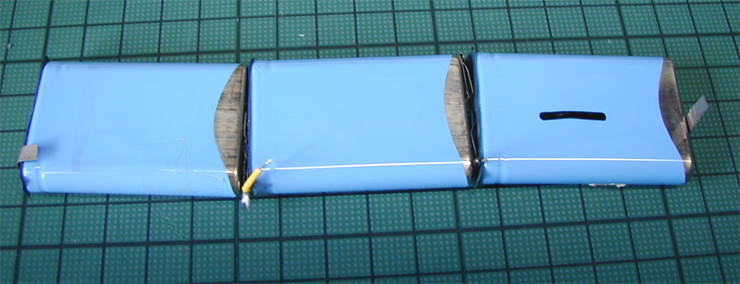

⑪		1セル×3=10.8Vを作りやすいように金属板を切ります今回は　3セルしか使いません。（3セル残りますので535のバッテリパックは2セット出来ます。）
⑫		現物合わせで、つじつまを合わせ切って並べ金属板どうしを半田付けし、セル間からリード線（注意⑭）を出しておきます。ここが1番時間が掛かりますが、コーヒーを飲みながら落ち着いてやりましょう。バッテリセルは熱弱いので、 30W以上の半田ゴテで手早く作業をします。

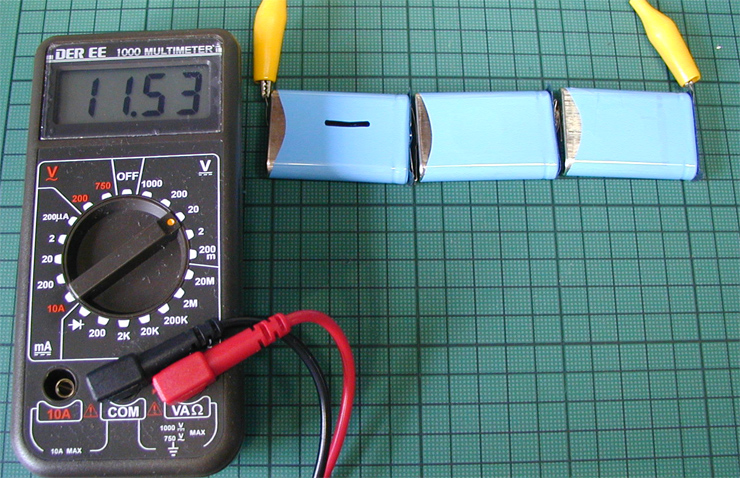

⑬		とりあえず半田付けされているか　チェックします既に放電されている場合もありますので11V出ていなくても気にする事はありません

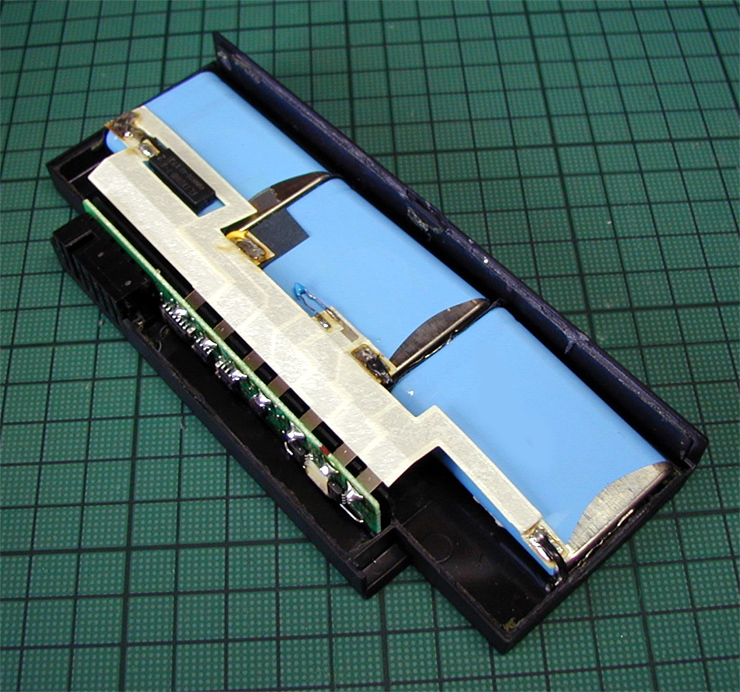

⑭		元通りの位置？にセットし各端子へ半田付けします、サーミスタと温度ヒューズはバッテリセルに密着させます。 ←写真の様に出来るだけ、金属板をそのまま利用します、　細い電線を長く配線すると正確に充電されません。

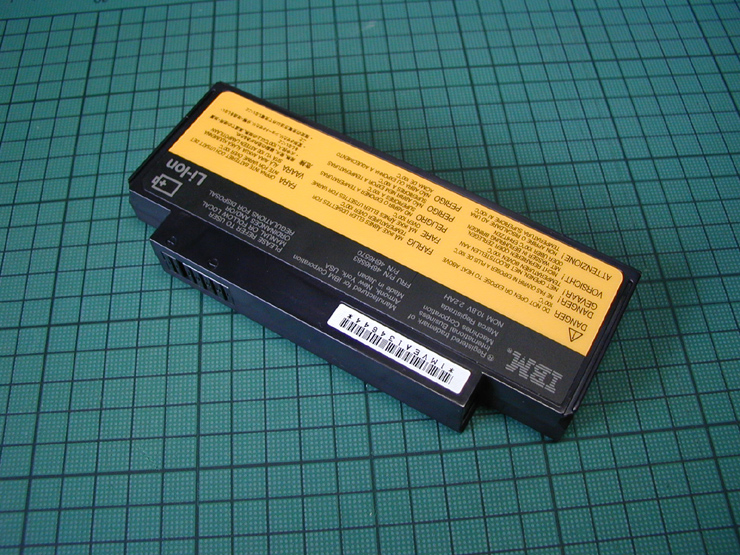

⑮		カバーを被せ完了です。ちなみに本来の535のバッテリパックは280ｇです今回の入れ替えたバッテリパックは220ｇで随分軽くなっています（爆）

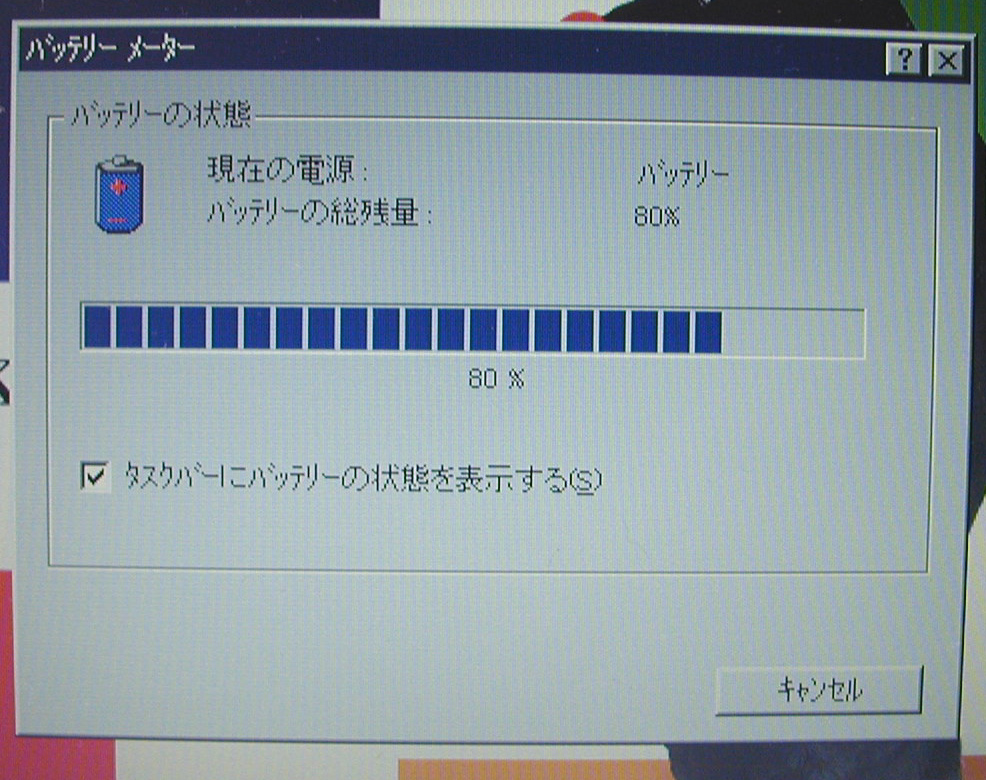

⑯		535に取り付け充電します。 535（MF-9）のバッテリ管理は10％　80％　100％しかないので 80％では安心できません。（535Ｘ（70Ｊ）は　10％　20％ 30%～と10%刻みです）
⑰		ACプラグを抜いてOSが落ちなければ半分は成功しています。その後100％まで充電し、ACプラグを抜き使ってみます MP3で1時間ぐらい再生できれば成功です。（MF-9　133MHｚ） MP3で46分ぐらい再生できれば成功です。（70J　200MHｚ）（その後15回ほど充放電して見ましたが、異常な発熱や充放電時間の変化はありませんでした。）ちなみに新品のバッテリは1時間40分ほど再生（MF-9　133MHｚ）できましたので、本来の2.2Aの60％程の持ち時間と一致します。

新バッテリセル入手吉野電装に新しいバッテリが売っていました　CGR17670　これです!!　多分535のバッテリに使えるはずです、早速入手して実験してみました。注　クリックすると相変らず　でっかい写真です。

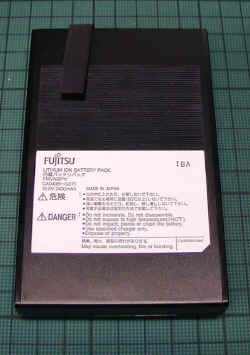

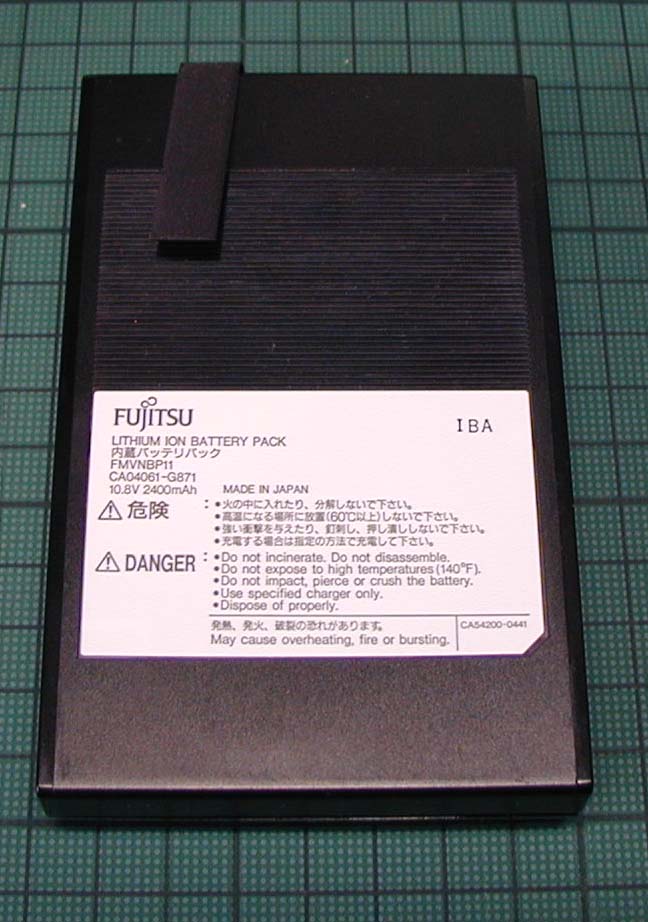

	FUJITSU製　FMVNBP11　　と書いてあります入手先は　いつもお世話になっている　吉野電装　です

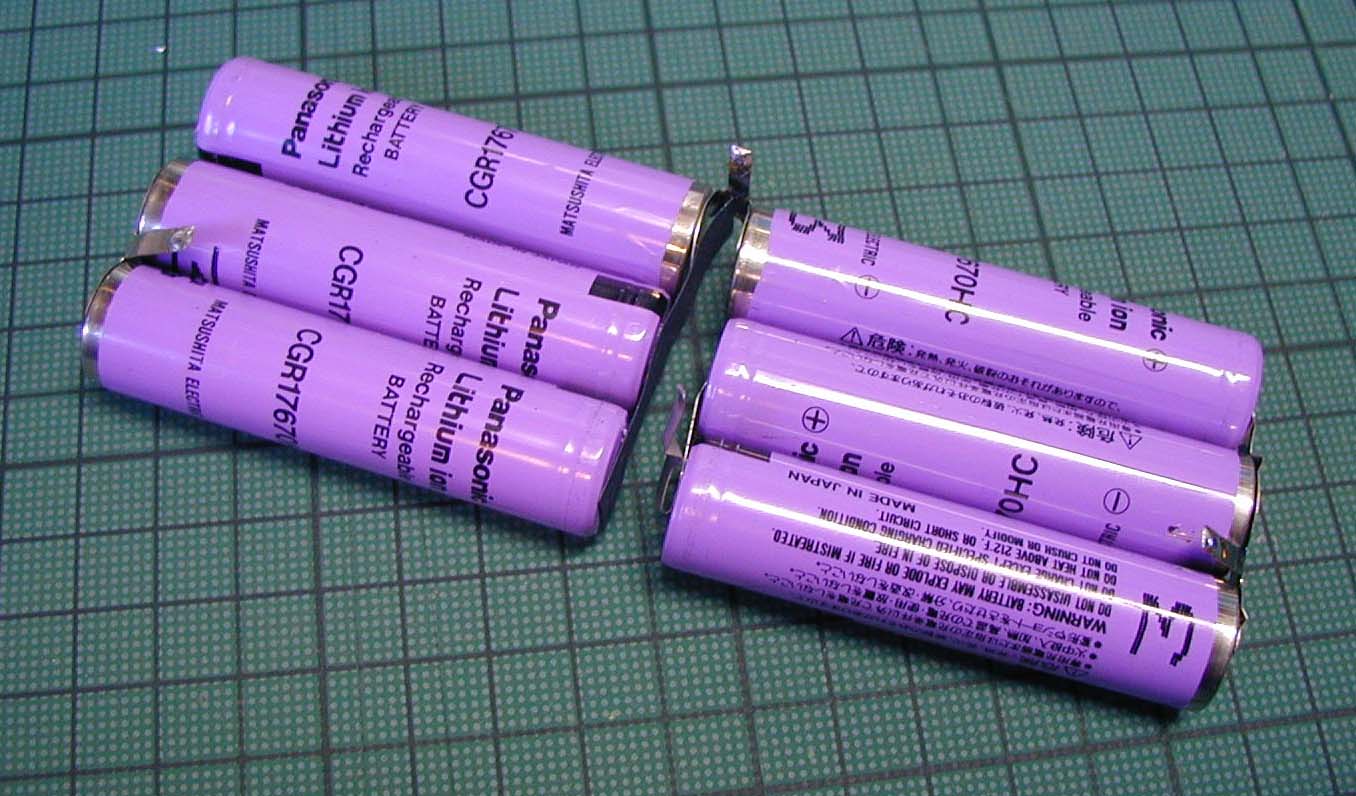

	めでたく分解できるとこんな感じです。セルはPanasonic CGR17670HCです。つまり　17mm×67mm　ということです。

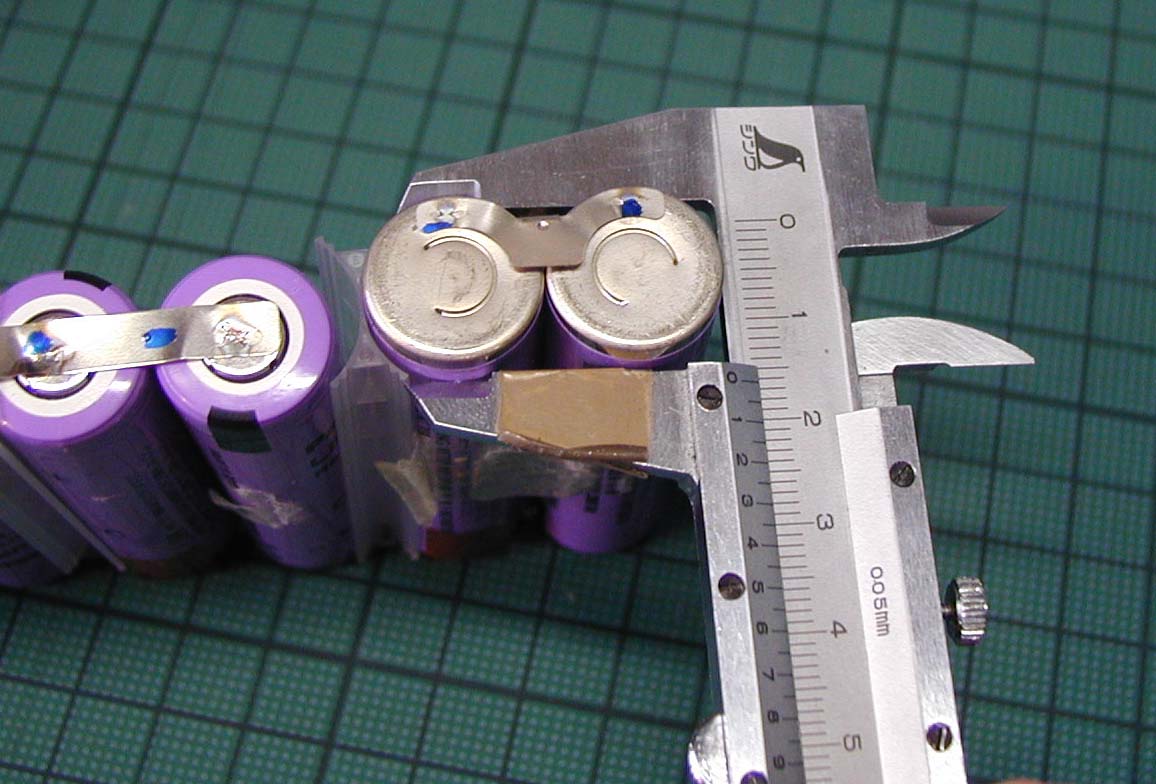

	直径も535の標準バッテリパックで使っている Panasonic CGR17500　と全く同じ　17mmです。

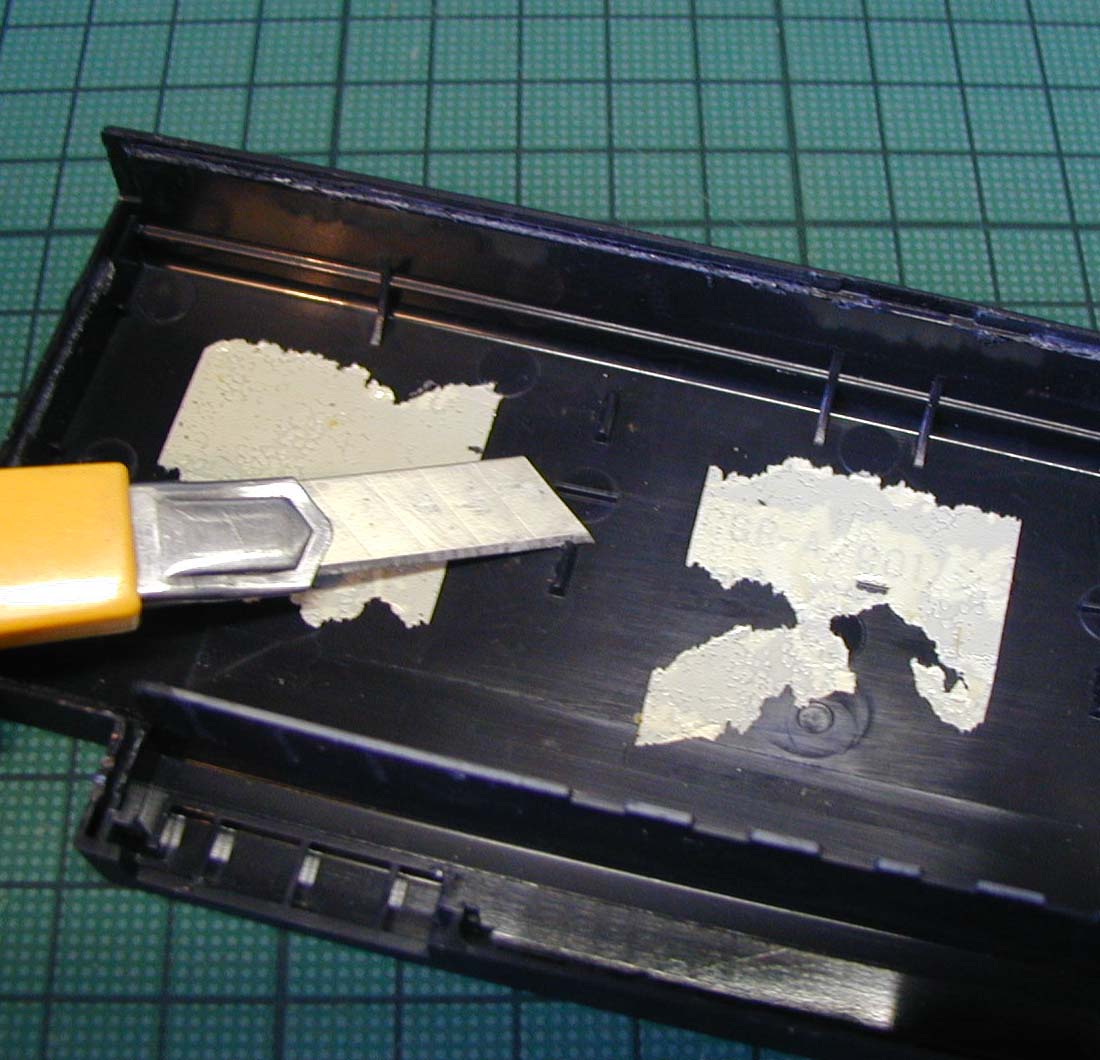

	今度は6本積みますので、余分な出っ張りを削ります

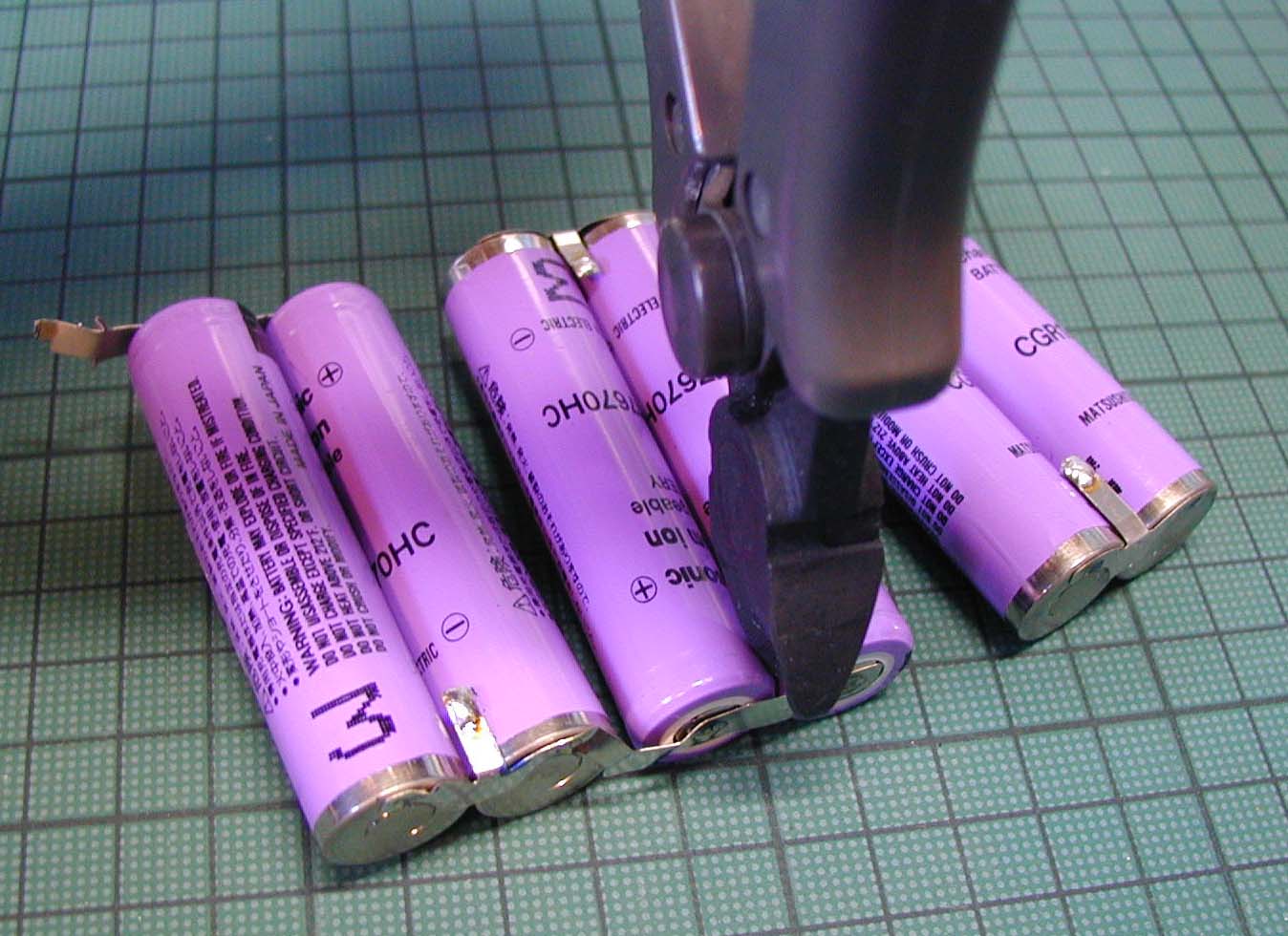

	どの様な構成で配線するかよく考えて金属タブを切ります
	なかなか効率的な配置になりませんがこんな感じにしてみました
	セルの下側に配線が隠れていますが、結構手間です矛盾のないように　 1200mA×2=2400mA　3.7V×3=10.8V　にて配線をする。 (2本並列接続を3セット作り直列に繋ぐ)

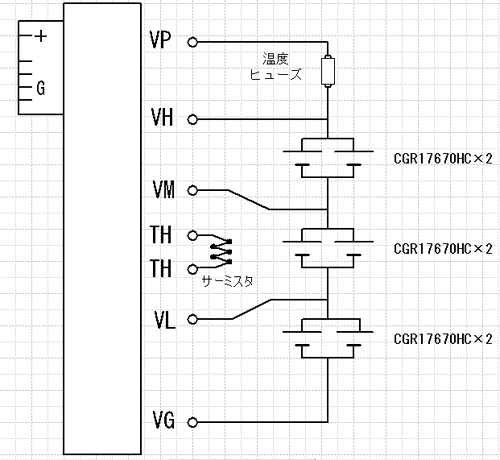

結線図

バッテリセルは放電していますので、充電して1時間ぐらいは０％ですがそのまま3時間ぐらい充電すると100％までいくはずです MP3で　2時間10分　ぐらい再生できました。（70J　200MHｚ）新品の純正バッテリより長持ちする感じです。また、当然ぴったりフタを閉りますのでこれで535のバッテリは　完全に再生可能と言っても良でしょう。この17670というサイズはリブレット20～70（M3）、100式の標準バッテリと同じはずですリブレットでも　同じように再生可能かも知れません、現在実験中(^｡^) （質問、苦情は受けつけません。）これを見て？？と思った方は　真似をしてはいけません。

コレは実験です。
蓄電池（バッテリパック）は1歩間違うと数十(数百)アンペア流れます
爆発、発熱の危険がありますので、このような分解はしていけません。
当然PONTA、メーカ他は一切の責任を取りません。
