Think Pad R400


このThinkPadは↑で購入しました

ThinkPadR400 ThinkPadR500用の動作確認済み  対応メモリ

・1Gメモリ VDR3-1066-A1GPC3-8500 DDR3 1G

・2Gメモリ VDR3-1066-A2G PC3-8500 DDR3 2G







ThinkPadR400 7443-CTO   発売時期 2008/8

LCDサイズ LCDタイプ CPU メモリ  HDD 重量 ワイヤレス
標準/(MAX)
選んだスペック 14.1インチ WXGA+ 光沢なし 1440×900ドット インテル Celeron プロセッサー 900 (2.20GHz 800MHz 1MBL2) PC3-8500 DDR3
2GB /(4GB)
160G 2.5Kg インテル® WiFi Link 5100(1x2 802.11a/b/g/n)




特徴

・外観はT400にそっくりです

・Tシリーズの廉価版のRシリーズではあるがTシリーズより安価に(最上級スペックを除き)同等のスペックを選ぶことが出来る、
 12.5mmの汎用光学ドライブを採用して3mmほど分厚くなる、ディスプレイポートがない、PCカードスロットが無い(選べばある)、
   筐体の材質でコストダウン、を妥協できればR400で十分です。

7000円ほど高くなっても14.1型液晶 WXGA+ LEDバックライトを選んでください。その分エクセルのセルが多く表示できます。

・安価で気軽に使い倒せるマシンである。

・安価なシリアルATA ウルトラベイエンハンスド・ライブベイのブルーレイドライブを内蔵したいならR400 R500がお勧め。


メーカーへのリンク




正面   IEEE1394a  ワイヤレスLANON-OFFスイッチ オーディオポート

ノイズなくR400の音をスピーカで鳴らしたい場合は
USB経由で光に変換し、(別途アダプタ必要)光入力のあるオーディオアンプへ光ケーブルで繋いで下さい。

いい感じに弁当箱になろうとしています、余分な丸みはいりません
右側面   シリアルATA ウルトラベイエンハンスドドライブベイとUSB(2.0)コネクタ

DVDスーパーマルチを装着

ご存知の通り 抜き挿し可能です、その際は
ThinkPad
シリアルATA ウルトラベイエンハンスド・ライブベイに入る ドライブを選んでください。

  左側面   左から排気口  VGAコネクタ(プロジェクタや外部モニタ用) モデム Ethernetポート USB(2.0)コネクター2個
Expressカード スロット
 メディア・カード・スロット(
7-in-1メディアカードリーダー(SD / SD HC / xD / xD Type H / MMC / MS / MS-PRO)
  左側面   実際に挿してみた様子

相変わらず USBポートが近すぎる為  少し大きいUSBメモリは刺さらない。

薄くて小さいUSBメモリ探してください(私はサンワサプライの600-UFD4Gを使っていますThinkCentreにも挿しやすい)

  後ろ   20VのDCプラグ ThinkPad用65W型と90W型どちらも使用可能
    IBMマークはありませんが lenovo のマークも目になじんできました。
    メモリスロット類のカバーは一切ありません
  バッテリーはココ   14.4 V DC, 2.6 AHのバッテリ

「電圧(プラスとマイナスの電位差)1.44ボルト

  2.6アンペアの電流を1時間供給できる量を貯める事が出来るバッテリと言う意味です」
  キーボード

標準的なキーボードです T60 T61 R61p R61 R61e等と共通の汎用性のあるキーボードです
コレでいいんです、同じ部品を使いましょう。

  サービスショット   IEEE1394a  と ワイアレスLANON-OFF物理スイッチ


ゴム足の形状にも進化した経緯が読みとれます。



HDD   HDDはここ ネジ一本で外れます
メモリ増設     メモリはネジ4本でパームレストを外します
 スライドパッドのケーブルを痛めないようにゆっくり外します



メモリ増設

ケーブルを外します

メモリ増設

ThinkPadR400 ThinkPadR500用の動作確認済み  対応メモリ

・1Gメモリ VDR3-1066-A1G (PC3-8500 DDR3)

・2Gメモリ VDR3-1066-A2G  (PC3-8500 DDR3)


64bitOSにて4Gまで認識します、普通はコレ→32bitOSにて3Gまで認識します、(OSの仕様です)

メモリはこんな感じ


分解編




  さあバラします

T500、T400より3mmほど分厚い為 若干余裕を持った配置が可能で、放熱にも有利です。

      キーボード 表面





 キーボード裏面



システムボードへ水を浸入させないため

キーボードに水をこぼしてしまった場合はここの とい から底面へゆっくり落下させてください。


  R400はウルトラベイ・エンハンスド・デバイスのシリアルATAの
ウルトラベイ・エンハンスド・ドライブ 12.5mm厚なので


T500等の
ウルトラベイ・スリム・デバイスシリアルATAの
ウルトラベイ・スリム・ドライブ 9.5mm装着はできません。








DVDスーパーマルチ裏面 コネクタ側









DVDスーパーマルチ表面 フロント側





DVDスーパーマルチ表面 コネクタ側

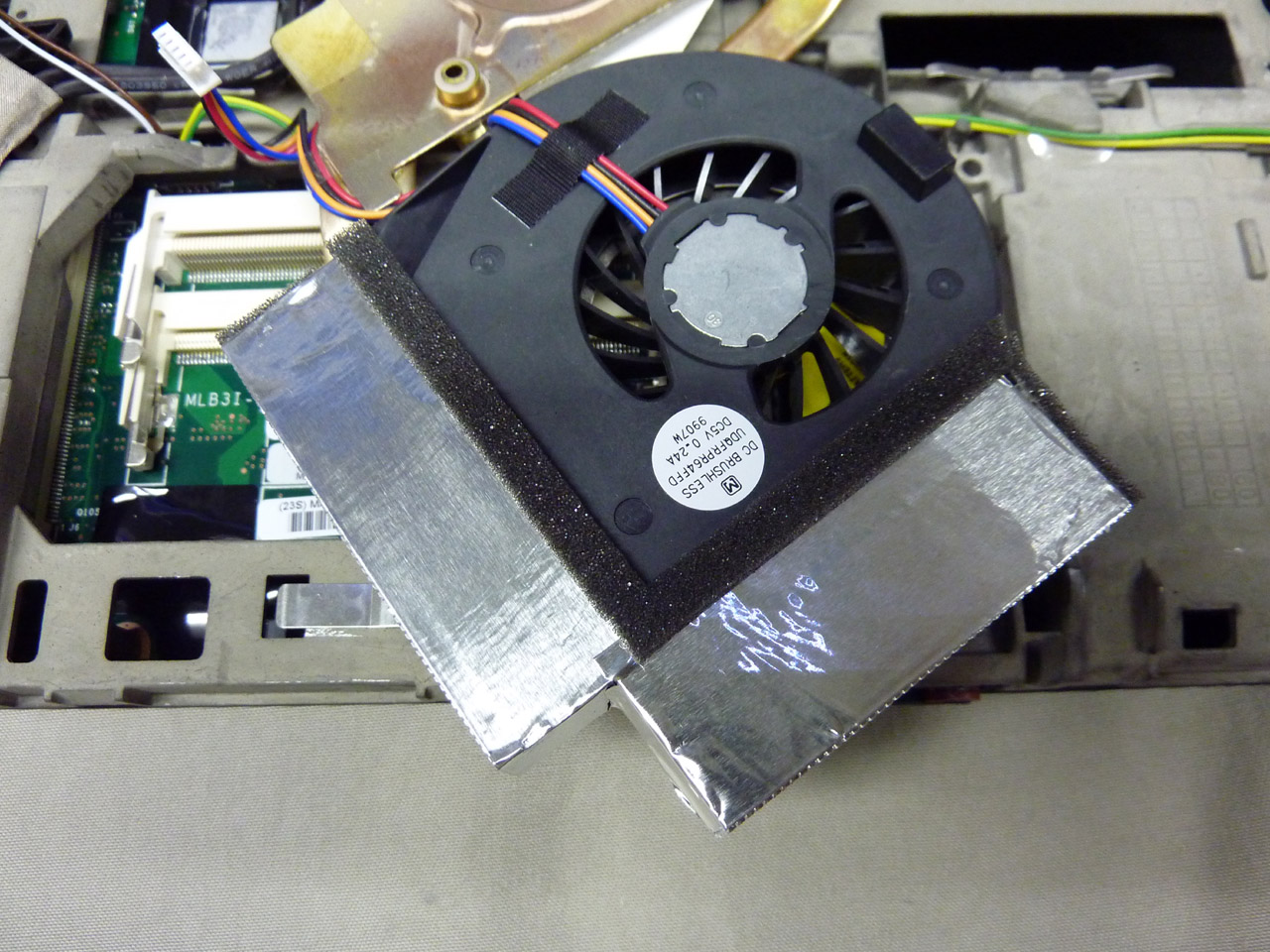

CPUファンを外す

  CPUも外す

CPU表面 CPUはセレロンでSLGLQ

Mobile Intel® Celeron® Processors 900
L2 Cache1M , Processor Base Frequency2.20 GHz, FSB800 MHz )



  CPU裏面

Socket-P (PGA)と呼ばれるソケット



CPUファンの近傍



ThinkPad R400 底面のネジの長さの備忘録

システムボードを取り外したり LCDを取り外さない限りここまでネジは外しません。

ネジに種類が多いため間違えないようにしましょう





CrystalMark 2004R3 [0.9.126.452] (C) 2001-2008 hiyohiyo
Crystal Dew World [ http://crystalmark.info/ ]




CrystalMark 48211
ALU 10972
Fibonacci 4085
Napierian 2897
Eratosthenes 1340
QuickSort 2628
FPU 9780
MikoFPU 1055
RandMeanSS 5221
FFT 1811
Mandelbrot 1671
MEM 9141
Read 4448.32 MB/s (4448)
Write 1917.17 MB/s (1917)
Read/Write 1941.85 MB/s (1941)
Cache 8139.29 MB/s (813)
HDD 9481
Read 76.16 MB/s (3046)
Write 73.87 MB/s (2954)
RandomRead512K 31.91 MB/s (1276)
RandomWrite512K 36.17 MB/s (1446)
RandomRead 64K 6.19 MB/s (247)
RandomWrite 64K 12.82 MB/s (512)
GDI 5741
Text 2239
Square 671
Circle 1389
BitBlt 1442
D2D 1423
Sprite 10 279.14 FPS (27)
Sprite 100 224.42 FPS (224)
Sprite 500 56.96 FPS (284)
Sprite 1000 28.89 FPS (288)
Sprite 5000 5.99 FPS (299)
Sprite 10000 3.01 FPS (301)
OGL 1673
Scene 1 1011
Lines (x1000) (107004)
Scene 2 CPU (16)
Scene 2 Score 662
Polygons (x1000) (18609)
Scene 2 CPU (8)





System Information
OS Windows NT6.1 Home Premium [6.1 Build 7600]
Display Mode 1440 x 900 32bit 60Hz
Memory 3033 MB
BIOS
Vendor
Caption
Version
Date
SM BIOS
Caption
Version
Mother
Vendor
Product
Version
Computer System
Vendor
Product
CPU Information
CPU Name Intel Mobile Core 2 Duo (Penryn)
Vendor String GenuineIntel
Name String Intel(R) Celeron(R) CPU 900 @ 2.20GHz
Platform Socket P
CPU Type Original OEM processor
Number(Logical) 1
Family 6
Model 7
Stepping A
Feature MMX SSE SSE2 SSE3 SSSE3 XD Intel 64
  Current Original
Clock 2194.51 MHz 1100.00 MHz
System Clock 199.50 MHz 100.00 MHz
System Bus 798.00 MHz 400.00 MHz
CPUID Detail Information
0x00000000 : EAX=0x0000000D EBX=0x756E6547 ECX=0x6C65746E EDX=0x49656E69
0x00000001 : EAX=0x0001067A EBX=0x00010800 ECX=0x0C00E31D EDX=0xAFEBFBFF
0x00000002 : EAX=0x05B0B101 EBX=0x005657F0 ECX=0x00000000 EDX=0x2CB43078
0x00000003 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000004 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000005 : EAX=0x00000040 EBX=0x00000040 ECX=0x00000003 EDX=0x00002220
0x00000006 : EAX=0x00000001 EBX=0x00000002 ECX=0x00000003 EDX=0x00000000
0x00000007 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000008 : EAX=0x00000400 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000009 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000A : EAX=0x07280202 EBX=0x00000000 ECX=0x00000000 EDX=0x00000503
0x0000000B : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000C : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000D : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000000 : EAX=0x80000008 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000001 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000001 EDX=0x20100000
0x80000002 : EAX=0x65746E49 EBX=0x2952286C ECX=0x6C654320 EDX=0x6E6F7265
0x80000003 : EAX=0x20295228 EBX=0x20555043 ECX=0x20202020 EDX=0x20202020
0x80000004 : EAX=0x30303920 EBX=0x20402020 ECX=0x30322E32 EDX=0x007A4847
0x80000005 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000006 : EAX=0x00000000 EBX=0x00000000 ECX=0x04004040 EDX=0x00000000
0x80000007 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000008 : EAX=0x00003024 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
Device
ChipSet Intel Unknown
North Intel Unknown
South Intel Unknown
IDE Controller
Graphics
Video Intel Unknown
Video Product
Video Vendor
Video Chip
Video RAM
Driver Version
Driver Date
PCI Device List
No Bus Dev Fnc Vendor Device Rev SubSystem Class DeviceType
0 0 0 0 8086h 2A40h 07h 17AA20E0h 060000h Host Bridge
1 0 2 0 8086h 2A42h 07h 17AA20E4h 030000h VGA Compatible Controller
2 0 2 1 8086h 2A43h 07h 17AA20E4h 038000h Other Display Controller
3 0 3 0 8086h 2A44h 07h 17AA20E6h 078000h Other Communications
4 0 25 0 8086h 10BFh 03h 17AA20EEh 020000h Ethernet Controller
5 0 26 0 8086h 2937h 03h 17AA20F0h 0C0300h UHCI USB Controller
6 0 26 1 8086h 2938h 03h 17AA20F0h 0C0300h UHCI USB Controller
7 0 26 2 8086h 2939h 03h 17AA20F0h 0C0300h UHCI USB Controller
8 0 26 7 8086h 293Ch 03h 17AA20F1h 0C0320h EHCI USB Controller
9 0 27 0 8086h 293Eh 03h 17AA20F2h 040300h High-Definition Audio Device
10 0 28 0 8086h 2940h 03h 17AA20F3h 060400h PCI to PCI Bridge
11 0 28 1 8086h 2942h 03h 17AA20F3h 060400h PCI to PCI Bridge
12 0 28 3 8086h 2946h 03h 17AA20F3h 060400h PCI to PCI Bridge
13 0 28 4 8086h 2948h 03h 17AA20F3h 060400h PCI to PCI Bridge
14 0 29 0 8086h 2934h 03h 17AA20F0h 0C0300h UHCI USB Controller
15 0 29 1 8086h 2935h 03h 17AA20F0h 0C0300h UHCI USB Controller
16 0 29 2 8086h 2936h 03h 17AA20F0h 0C0300h UHCI USB Controller
17 0 29 7 8086h 293Ah 03h 17AA20F1h 0C0320h EHCI USB Controller
18 0 30 0 8086h 2448h 93h 17AA20F4h 060401h PCI to PCI Bridge (SSD)
19 0 31 0 8086h 2919h 03h 17AA20F6h 060100h ISA Bridge
20 0 31 2 8086h 2929h 03h 17AA20F8h 010601h Serial ATA Controller
21 0 31 3 8086h 2930h 03h 17AA20F9h 0C0500h SMBus Contoller
22 3 0 0 8086h 4237h 00h 80861211h 028000h Other Network Controller
23 21 0 0 1180h 0476h BAh 17AA20C6h 060700h CardBus Bridge
24 21 0 1 1180h 0832h 04h 17AA20C7h 0C0010h OHCI IEEE1394 Controller
25 21 0 2 1180h 0822h 21h 17AA20C8h 080500h SD Host Controller without DMA
26 21 0 3 1180h 0843h 11h 17AA20C9h 088000h Other System Peripheral
27 21 0 4 1180h 0592h 11h 17AA20CAh 088000h Other System Peripheral
28 21 0 5 1180h 0852h 11h 17AA20CBh 088000h Other System Peripheral
No DeviceName
0 Intel Mobile 4 Series Chipset Memory Controller Hub
1 Intel Mobile 4 Series Chipset Integrated Graphics Controller
2 Intel Mobile 4 Series Chipset Integrated Graphics Controller
3 Intel Mobile 4 Series Chipset MEI Controller
4 Intel 82567LF Gigabit Network Connection
5 Intel 82801I (ICH9 Family) USB UHCI Controller #4
6 Intel 82801I (ICH9 Family) USB UHCI Controller #5
7 Intel 82801I (ICH9 Family) USB UHCI Controller #6
8 Intel 82801I (ICH9 Family) USB2 EHCI Controller #2
9 Intel 82801I (ICH9 Family) HD Audio Controller
10 Intel 82801I (ICH9 Family) PCI Express Port 1
11 Intel 82801I (ICH9 Family) PCI Express Port 2
12 Intel 82801I (ICH9 Family) PCI Express Port 4
13 Intel 82801I (ICH9 Family) PCI Express Port 5
14 Intel 82801I (ICH9 Family) USB UHCI Controller #1
15 Intel 82801I (ICH9 Family) USB UHCI Controller #2
16 Intel 82801I (ICH9 Family) USB UHCI Controller #3
17 Intel 82801I (ICH9 Family) USB2 EHCI Controller #1
18 Intel 82801 Mobile PCI Bridge
19 Intel ICH9M LPC Interface Controller
20 Intel ICH9M/M-E SATA AHCI Controller
21 Intel 82801I (ICH9 Family) SMBus Controller
22 Intel Unknown
23 Ricoh Co Ltd RL5c476 II
24 Ricoh Co Ltd R5C832 IEEE 1394 Controller
25 Ricoh Co Ltd R5C822 SD/SDIO/MMC/MS/MSPro Host Adapter
26 Ricoh Co Ltd R5C843 MMC Host Controller
27 Ricoh Co Ltd R5C592 Memory Stick Bus Host Adapter
28 Ricoh Co Ltd xD-Picture Card Controller
HDD
Type Size Model Buffer Mode
