Think Pad 560/E/X/Z
外観が似ているので4モデル一緒に扱います

　

　Think Pad 560/E/X/Z
標準仕様 LCDサイズ LCDタイプ CPU メモリ　 HDD 重量
標準/（MAX）
560(FJE) 12.1インチ TFT　 SVGA P133MHz 8M/（40M） 1.08G 1.9Kg
560E(40J) 12.1インチ TFT　 SVGA P-MMX166 16M/(80M) 2.1G 1.9Kg 　
560X(70J) 12.1インチ TFT　 SVGA P-MMX233 32M/(96M) 4.0G 1.9Kg 　
560Z(9YJ) 12.1インチ TFT　 SVGA P2-233 64M/(96M) 4.0G 1.9Kg 　


　

　

ThinkPad560E 560X 560Z対応の動作保証メモリはTPED-64Mです。

 ThinkPad560無印　動作保証メモリはTPED-32M です。
　


　


　

　

キーボードクリック部延命法

　

特徴

・個人的にも憧れのマシンでした。
・12.1インチのLCDは大きく使いやすい、XGAでないのが残念です。TP600で実現していますが、、
・A4ノートより奥行きがありますが31mmという薄さは素晴らしい
・モデムは搭載しておりません

560(FJE)

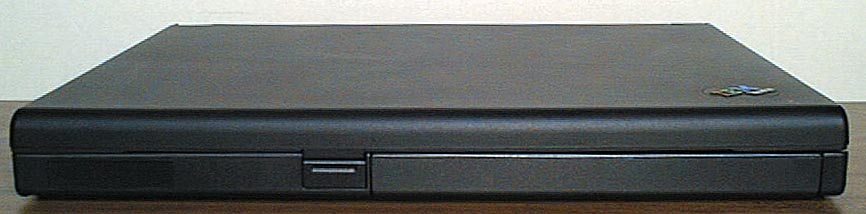

5601 正面 （私の頭より）薄い

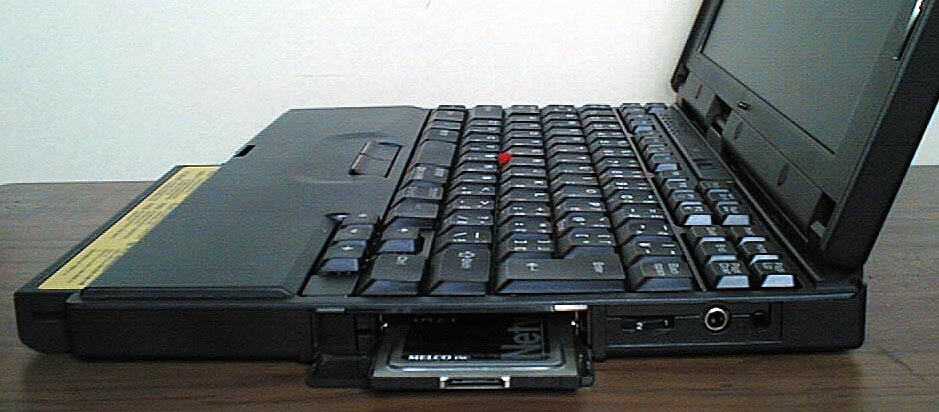

5603 右側面 PCカードスロットは　TypeⅡが2個
波型のバッテリーは前から抜く

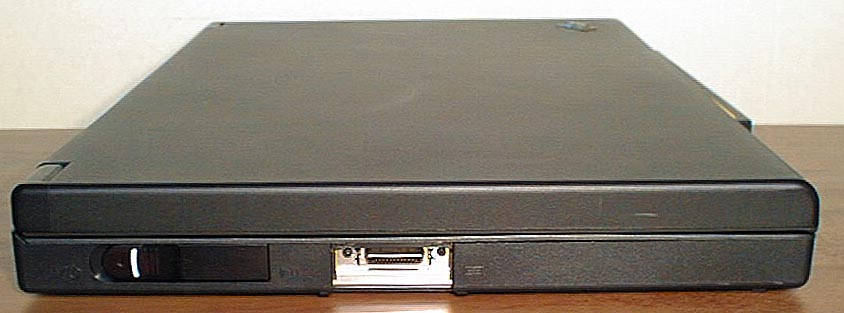

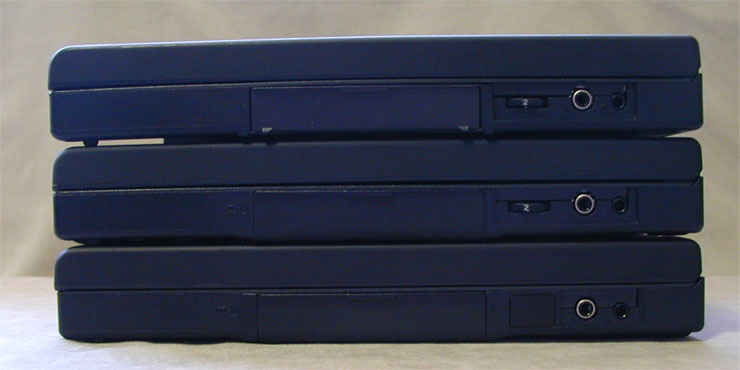

5605 左側面 FDDコネクターと電源スイッチ
この電源スイッチは赤色半透明で赤外線通信ポートでもあります

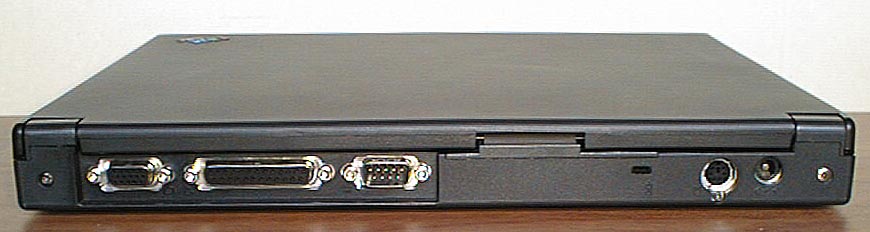

5604 後ろ 左から、外付けディスプレイコネクター、パラレルコネクター、シリアルコネクター、PS/2ポート、DCジャック

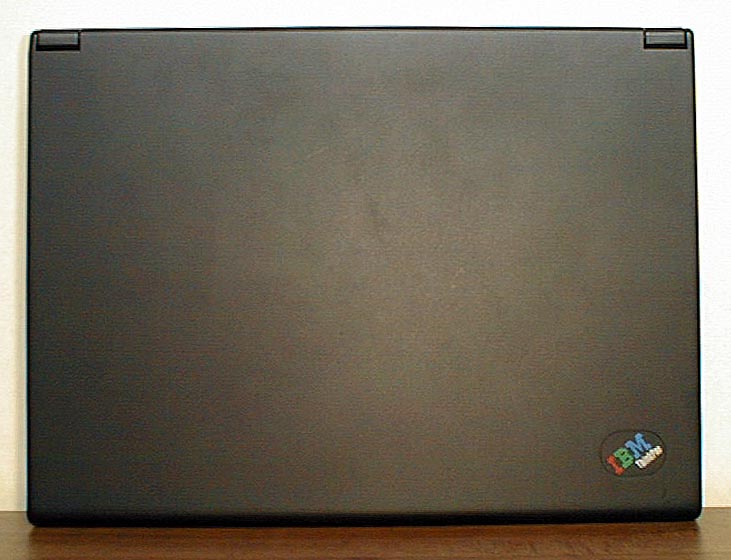

5606 上 LCDを閉めたときには各LEDが確認出来ない

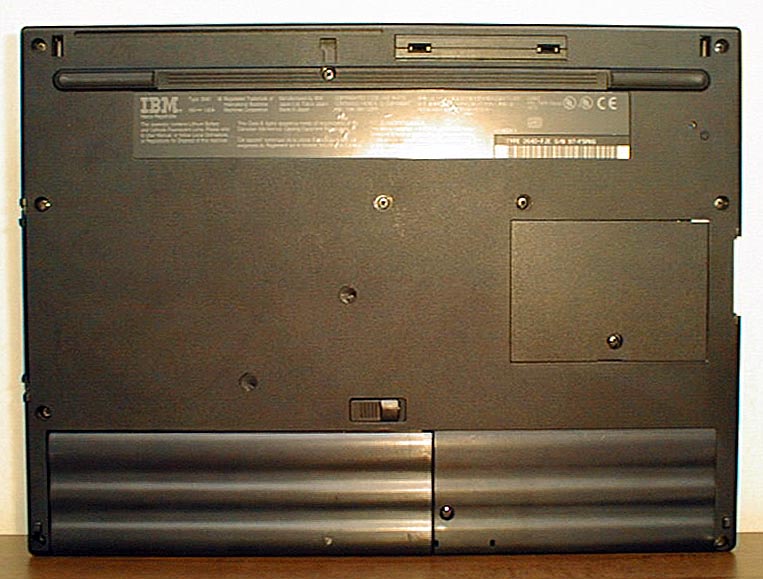

5607 底 メモリーはココの蓋をプラスドライバーで外し増設する

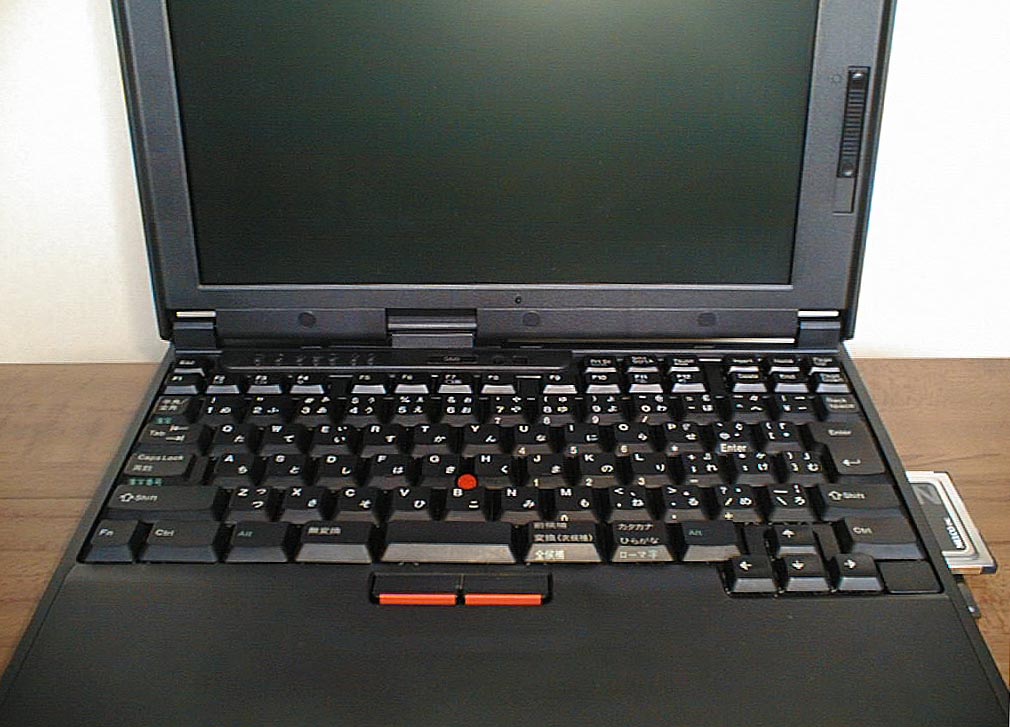

5608 キーボード フルキーボードサイズを実現しています
このキーボードはとにかく多くのネジで固定されており、バンバン打っても全くひずみません。
やはり絶品です。

　

560とEは外観は全く同じですので　ここでは　E/X/Zの違いを見て頂きます。　00/09/21追加

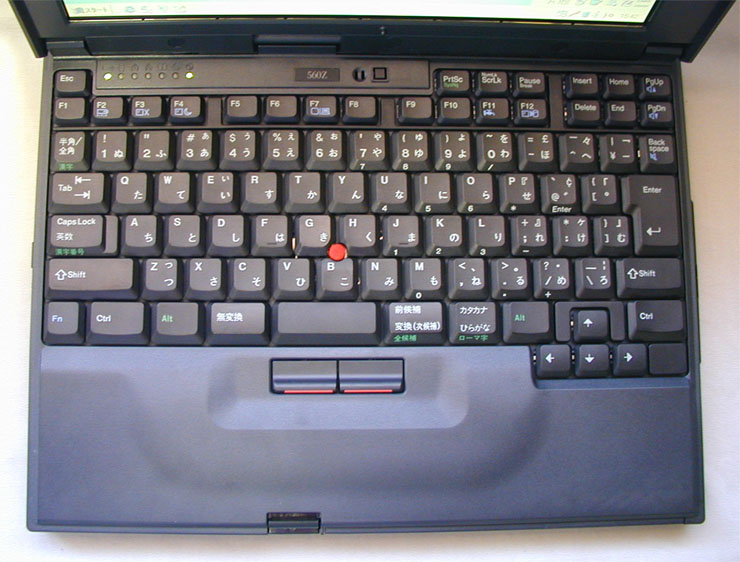

キーボード
 実は560Zの
キーボードはE/Xとは全く別物でTP600と同一の部品です、
TP600のセンターボタンをもぎ取って
この560Zへ取りつけます。
クリック感も別物です

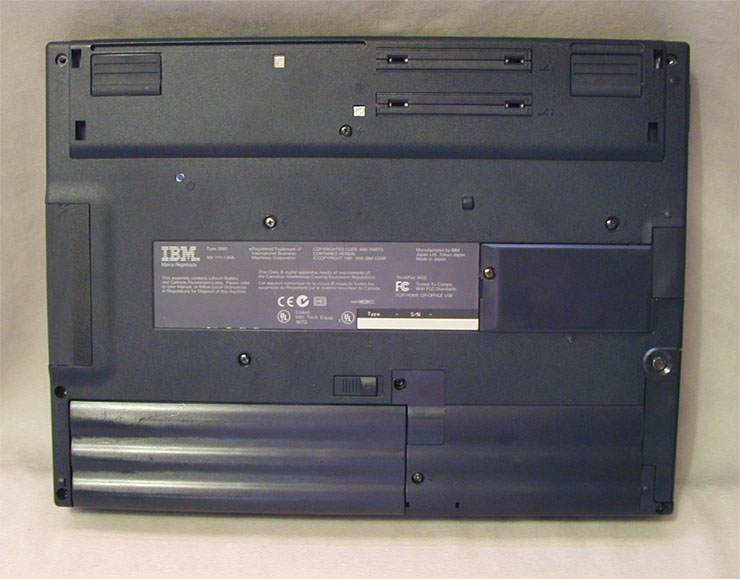

56010.jpg (79753 バイト) 560Z底 随所に560/Xとの違いがあります、かなり苦労してP2を納めたり、HDDを着脱可能にしています
560E
560X

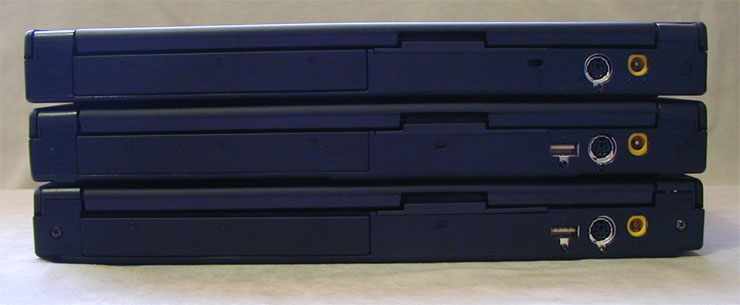

560Z		 右側面
560Zは物理的なボリュームがありません、PCカードのカバーはXとZがラバー製です。
560ZはHDDカバーやCPUファンの排気口が見えます。
560X/ZはUSB端子あり。
560Zは560とは全く別物で共通する部品はごく一部です。TP560の形をしたTP600です（やっぱり違うが、、）
560をココまで進化させたIBMに脱帽です。

　

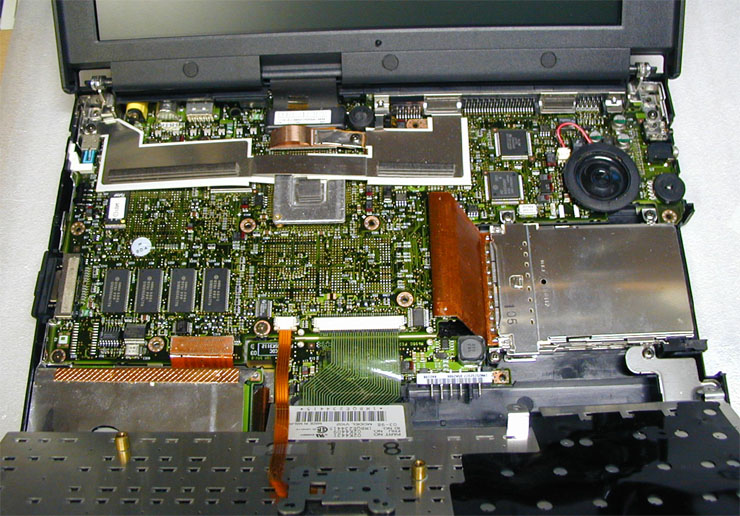

560Xのシステムボード		 560/Eとほとんど同じですが放熱板と　LCDのコネクタが異なっています

　
