ThinkPad X230 2324-38J 発売時期 2012/06 |
|||||||
LCDサイズ | LCDタイプ | CPU | チップセット | メモリ | HDD | 重量 | ワイヤレス |
標準/(MAX) | |||||||
12.5型 | LED バックライト付 HD TFT WXGA(1366×768) |
インテル Core i5 3320M2.6GHz 内蔵Intel HD Graphics 4000 |
Intel QM77 Express | DDR3 SDRAM PC3-12800 4G/16G |
320G (シリアルATA) 7mm厚 |
約1.48kg(6セル) 約9.4時間駆動 |
Centrino Advanced-N 6205 a/b/g/n |
特徴 |
・ThinkpadはThinkpad ちゃらちゃらしていないしデザインも悪くない、男の道具には間違いない、無愛想で質実剛健。 |
・メーカーへのリンク |
・仕様詳細 |
ハードウエアー編 |
||
正面 やっぱりThinkPadです ・解像度はHD(1366*786)でX220と同じ 、相変わらずしょぼい。 コレではその都度ウインドウを動かしたり 最小化したり手間が掛かる。 いくら世間が12.5インチはHDで十分(デフォルトになってきている)と統計が出ていても こんな解像度しか選択できない、しょぼいThinkPadは私は買いません。 1440*900のWXGA+の選択が出来るとエクセルも多く表示され生産性もUPするのだが、、。 ・LCDの輝度は相当暗く間で下げることが可能で真っ暗な場所でもまぶしくなく見やすい。 ・何とか残った HDDのランプ |
||
前面 ラッチレバーはない |
||
右側 4-in-1メディアカードリーダー(SD, MMC, SDHC, SDXC) Powered USB2.0(黄色) 有線LANポート マイクロフォン/ヘッドフォン・コンボ・ジャック HDDのカバー ケンジントンロックの穴 |
||
左側 排気口、銅色部分は見せない黒く塗ってあります。 USB3.0(青) VGAポート 銀色部分は露出させない、黒で統一感が出ています Mini DisplayPort http://ja.wikipedia.org/wiki/DisplayPort ケーブルは付帯していないし lenovoからはMini DisplayPort←→アナログVGAの変換ケーブルしかない(2012/06現在) USB3.0(青) ExpressCard/54 |
||
メインバッテリパック DCジャック(20V、3.25A) 排気口 |
||
トップビュー ThinkPadのiは光らないタイプ ・トップビューに残った三日月マーク これがないとサスペンド中かわからない |
||
底面 最大の変更点かも 裏面のデカルがすべてなくなっておりスッキリしている バッテリパックを外すと、マイクロソフトのライセンスや型番 入力電圧 電流を表記したデカルがある。 |
||
・ゴム足が長く 机との隙間が多く出来 放熱効果高い すこしチルトした事になっている。 |
||
メインバッテリパックとメモリのフタを外した様子と その下にある各デカル |
||
ちなみにメモリの装着の仕方 ステップ1 斜めに奥まで 手ごたえがあるまで 挿し込む |
||
ステップ2 上から左右均等に 上から 2箇所 (店長の親指と人差し指)を同時に押さえる レバーが パッチン と音が鳴るまで押さえる ThinkPadX230用メモリは中部ノートセンター株式会社 ・8Gメモリ VDR3-1600-A8G(PC3-12800-A8G) ・4Gメモリ VDR3-1600-A4G(PC3-12800-A4G) ・2Gメモリ VDR3-1600-A2G(PC3-12800-A2G) 動作保証します。 |
||
レバーと金メッキの端子の あまり具合 コレで正常に奥までささっています。 (機種によってはレバーの形状も材質も違います) |
||
HDDのカバー | ||
HDD抜き出した様子
ThinkPadX230用SSD128G TP25M128G7S3m4 |
||
ゴムレールも外すとこんな感じ HDDですのでゴム製です。 SSDモデルはオレンジのプラスチック製になります。 X230は7mm厚のHDDですので ゴムレールやHDDブラケットも7mm用です 当然9.5mmのHDDは刺さりません。 |
||
ThinkPadW520のキーボード↓(参考写真) 短かった Deleteキーの大きな変則7段キーボード ThinkPadX1のキーボード↓ ThinkPadX230のキーボード↓ |
・一番の変更点 6段キーボード X1から採用されており今後この配列になる模様 整然と並びシンプルになった 良くも悪くも変化で進化していると言っておこう PgUP PgDnやPrtScがおかしな位置に行ってしまったのは 私にはつらいがコレもlenovoのイノベーション(新機軸)として受け入れます。 ・アイソレーションタイプのキーボードは タイプミスを防ぐ為にそれぞれのキーを独立させ 隣のキーに触れることを防ぐ構造であり、むしろ使いやすくなっている。 ・きれいに一列に並んだファンクションキーは少し段差がつけてありタイプミスを防いでいる ・鍵打感は悪くない、 ・薄型にする為にキーストロークは短くなっているが堅牢でぺにゃぺにゃしていない しかし、底打ち感がすぐにやってくる為に 常にバンバン鍵打する輩は指の先が痛くなる ・Thinkpad(ThinkVantegeボタン)キーは無くなった。 ・消音、マイクOFFのボタンは便利 LEDもオレンジに点灯するので判りやすい。 |
|

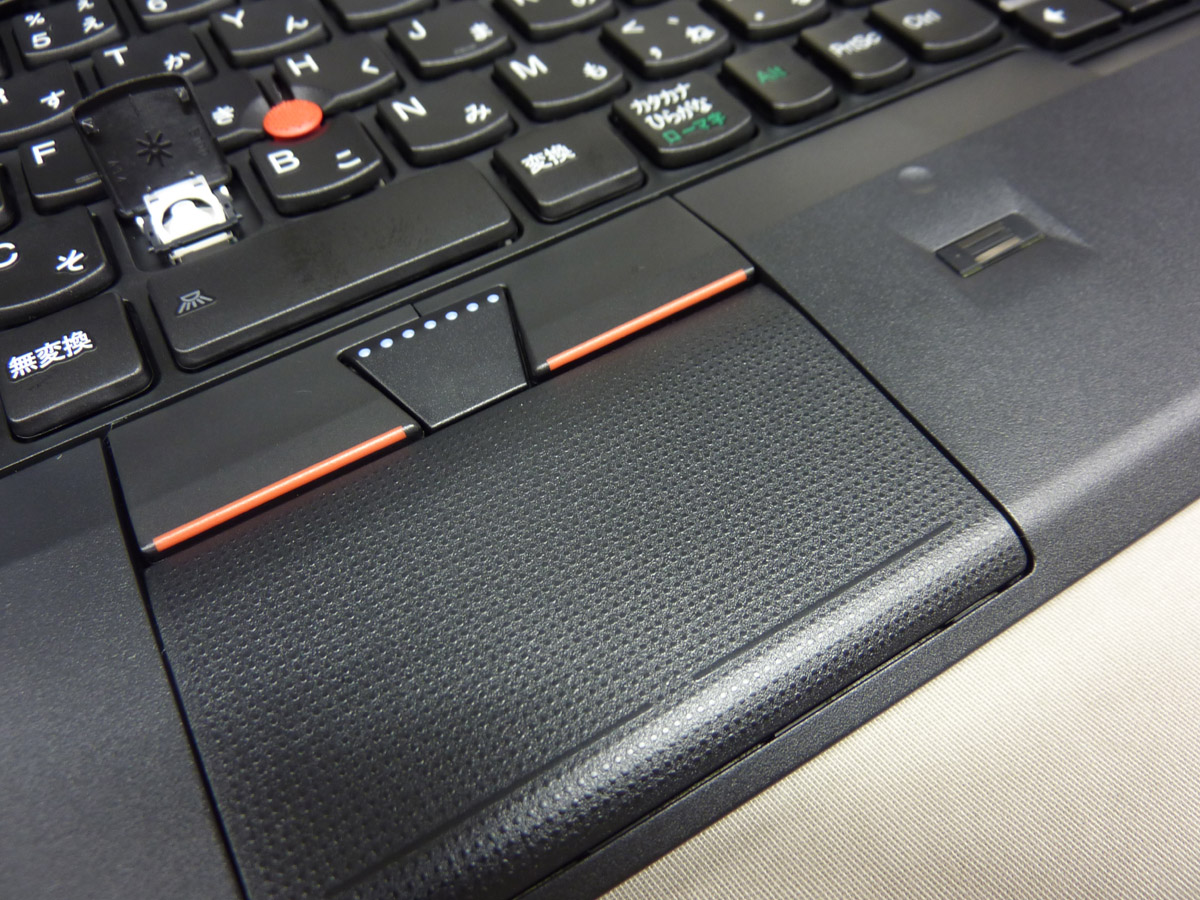

そんなことよりクリックボタンの傾斜の具合が (ThinkPadX1もですが)変更されており くぼんでいない、傾斜のある平らな面で構成されており指にしっくり来ない、押しにくい。 違和感があるためクリックしずらい このクリックボタンは一番使用頻度が多いので 気になる。 |
||
キートップの構造とアイソレーションキーボードの構造 | ||
キートップの構造とアイソレーションキーボードの壁の近傍 アイソレーションキーボードは悪くありません、 見た目が今までと違うので違和感もあるし ThinkPadらしさも薄れてきたキーボードになった |
||
この直線的なデザインは欧米で好まれる、アメ車のインパネはこんな感じ。 |
||
タッチパッドに右と左のクリックボタンの位置に細長い印がある 慣れればコレはコレで便利。 |
||
裏のネジ2本を外し キーボードをずらした様子 |
||
この 茶色のコネクタを抜くと キーボードが外れます |
||
キーボードを外した様子 | ||
キーボードがぺにゃぺにゃしない理由 |
||
キーボードの下はキーボードがぺにゃぺにゃしない様に 土台がいくつもあり 上から押してもたわまないようになっている。 |
||
キーボードを取り外した本体 このままではCPUファンの掃除以外何も出来ない |
||
裏のネジ5本を外し パームレストをはずす これで 無線LANカードの交換が出来るようになりますが 普通は外すことは無いと思います
|
||
分解編 普通これ以上分解すると保証の対象外となりますので分解しないで下さい。 |
||
キーボードベゼルは
やわらかい、剛性は求めていない様子 |
||
キーボードベゼルも外した様子 ・X220をそのまま進化させたX230部品の配置やシステムボードも似ている ・モバイル3G用のアンテナもある (青と赤の太いコード) |
||
メディアカードリーダー、LANカード近傍 | ||
メディアカードリーダー、LANカード近傍 | ||
店長の好きなスピーカシリーズ ステレオスピーカ |
||
少しでも低音が出るようになります。
|
||
システムボード ほとんどシートで覆われており チップはほぼ見えない。 |
||
システムボード ほとんどシートで覆われており チップはほぼ見えない。 |
||
ボトムケース LCDケーブルのコネクタは小型になっている |
||
ボトムケースとキーボードベゼルの爪の様子 | ||
ボトムケースのみ | ||
コストもかかり重たくなるがこういう壁が剛性を上げており 結果的に品質を上げている |
||
無線LANカード | ||
有線LANのコネクタ X220も同様ですが 金属ではない 樹脂のLANコネクタ |
||
SIMスロットもある | ||
CPUファン |
||
裏側 | ||
・CPUFANにも付いているキーボードの土台 ・FANは静か(ターボブーストをONにすると大きな音を発生しますが、、) |
||
|
||
第3世代のCoreです。
“Sandy Bridge"のGPUパフォーマンスより強化されている |
||
良く見ると 燻し銀っぽい色合いになっている |
||
上ユニット(LCD)のケーブル類とヒンジR | ||
上ユニット(LCD)のケーブル類とヒンジL | ||
上ユニットのみ重さを量ってみた 446g | ||
キーボードのみ重さを量ってみた 140g | ||
みんな揃ったので 記念撮影
内部のネジは白色 の2種類のみ |
||
|
||
ソフトウエアー編 ・SimpleTapはスマートフォンの画面のようで面白いんだが、ただそれだけ 結局各Webサイトへのリンク集程度、アンドロイドOSをエミュレーションするとか X1hybridのようにOSを別に積んでgoogleplayからアプリをダウンロードでき実行でき 胸ポケットのアンドロイド端末と画面の同期ができるとさらに便利 すでにwindows7+アンドロイド端末で似たようなことができるかも。 ・BIOS画面の出し方 電源ON後 F1 押しっぱなし ← 今までと同じ |
||
・My Lenovo Cloudは結局 sugarSync へのリンク 中途半端なソリューションで連携も一人ぼっちなlenovoになるよりはよっぽどましで賢明な選択ですが、、 誰でももらえる5Gしか与えられないのは意味がない、、 せめて10Gとかアドバンテージが無いとlenovoを選択した意味もない。 インストールしても普通のsugarSyncと同じやや期待はずれ 2011/11「200Gのクラウドをlenovoが提供する」という発表があったがそれは空気砲だったのか、、 私はもっと連携の取れているDropBoxを使います 「このリンクからは通常より500M多い(2G→2.5G)付与されます」 |
||
・ToolBOXが無い やっと熟成してきたToolBOXが無い 代わりに安物くさいLenovo Solution Center 1.1.007(2012/06現在)がある Lenovo Solution Centerなど字体が明朝体で安物のUSBHDDケースに付帯しているアプリの画面のようで Lenovo Solution Cente字体も安物くさくなっており残念。 デバイスのテストもHDDとメモリしか出来ない。 今までゴシックだったが明朝になっている、、 細かいところですが 中国っぽくなっているのが表面化しているように感じます lenovoジャパンがあるし日本語になっているので字体もそろえてほしかった(IdeapadA1はもっと変な字体です) |
||
・本来は3GやWiMAXに繋いだ時に使うものですが Access Connections5にてX230単体でWiFiスポットになる このX230は3Gを積んでいませんが、WiFiでつなぎWiFiでMobileHotspotになる。 あまり意味はないようですが社内WiFiを使わずにゲスト用に一時的に捨てSSIDと パスワードでインターネットにアクセスさせることはできる。 |
CrystalMark
0.9.121.320 (C) 2001-2006 hiyohiyoでの計測値(ThinkPad
X230 2324-38J) http://www.forest.impress.co.jp/lib/sys/hrdbnch/benchmark/crystalmark.html |
Crystal Dew World [ http://crystalmark.info/ ] |

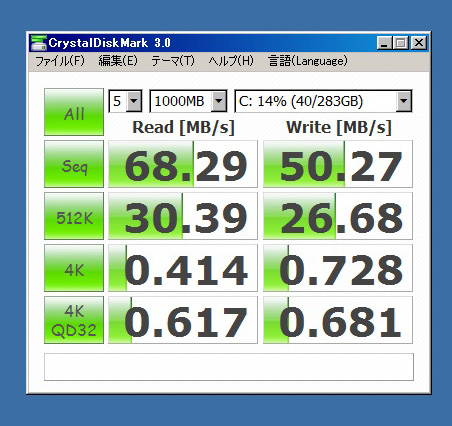

・工場出荷時の純正HDD ThinkPad X230+320GB - 2.5'' 5400 rpm |
ThinkPadX230+SSD (TP25M128G7S3m4) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ハイスペックなCPUを積んでいますがHDDが遅くアプリの立ち上げが遅い 購入時は無理してでもSSDを選ばないとX230がもったいない |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ずばり買いか?
・買いません
他のモデルも同じですが HD と謳い 1,366×768ドットの解像度のLCDが主流ですが
やはりエクセルを開いたりメールを読んだりWebサイトを閲覧するには 縦が768ドットではしょぼ過ぎます。
せめて 900ドット または 1080ドットないと不便で仕方ありません。
・この解像度で十分な方 老眼で高精細な解像度は必要ない人は買いです。
参考1
WXGA とは 1,280×800ドット
HD とは 1,366×768ドット このThinkPadX230はココ
WXGA+ とは 1,440×900ドット
HD+ とは 1,600×900ドット
UXGA とは 1,600×1,200ドット
WSXGA とは 1,680×1,050ドット
フルHD とは 1920×1,080ドット
WUXGA とは 1,920×1,200ドット
