ThinkPad X220

X220用メモリは→　4Gメモリ　VDR3-1333-A4G　　VDR3-1333-A4G枚組み8G

ThinkPad X220　4290-RW4 発売時期 2011/03
LCDサイズ	LCDタイプ	CPU	メモリ	HDD	重量	ワイヤレス
			標準/（MAX）
12.5型	LED バックライト付 HD TFT液晶 (1,366×768ドット、1,677万色)	インテル　 Corei5-2520M プロセッサー	4Ｇ/8Ｇ	320G(シリアルＡＴＡ） 7.5mm厚	1.46kg （6セルバッテリ 8.9時間）	インテル Centrino　 Advanced-N 6205 a/b/g/n

特徴

・ThinkPadX201の後継機ですべて造り替え進化させています。

・Coreiシリーズのプロセッサを採用　このモデルはCorei5-2520M TDP 35W　通

・LCDの蛍光管（CCFL）とアナログモデムを廃止しデザインは身軽になっている。

・各部が改良されており完成度の高く堅牢なマシンに仕上がっている。

・なんとステレオスピーカ搭載

・X200　X201のウルトラベースやバッテリパックはすべて新設計のX220には流用できない。

・タッチパッドが45％大きくなっている、使わない場合は誤操作の元なので購入した瞬間にOFFにしましょう。

・LCDは12.5インチで若干面積は広くなったが解像度がHD（1366*786）になってしまった。
　1440*900のWXGA+の選択の復活を期待します。

・12.5インチなので仕方ありませんが横幅も10mm広くなってしまった、しかしその分筐体を分厚くし丈夫になっています。

・相変わらず邪魔なノートンが毎回登録しなさいとウインドウが立ち上がる、これも使わない場合はすぐにアンインストールします。

・LCDパネルのラッチは無いのでカチッとは閉まらないが、剛性はよいので不安はない。
　
・PCMCIAスロットは既に無い→Expressカード/54になっている　（X220が初ではありません）

・モデムポートが無くなりディスプレイポートが追加された。

・HDDのアクセスランプが暗くで　HDDのレスポンス待ちなのか他の入力待ちなのか判りづらい　（ThinkPad全般ですが、、）
　18年前のThinkPad220の単純なLEDは明快な視認性でよかった、ThinkPad220はCPUの仕事量もLEDの明るさを変えて表示され判りやすかった。

・指紋センサーを活用すれば　指をなぞるだけでサスペンドから復帰でき、ハイパーな感じがする。（X220が初ではありません）

　

メーカーへのリンク
　

ハードウェアメンテナンスマニュアル - ThinkPad X220, X220i

		正面 ThinkPadらしい　ThinkPad
		今まで通りです lenonoのロゴが立体で天板に配置きっとこのデザインがデフォルトになると思いますだいぶ目になじんできて、今後の新しいlenovoと変化に柔軟な企業の象徴の表れではないでしょうか？
		全面何も無い LCDのロックレバーは無い SDカードスロットは右側に移動
		SDカードスロットとパワードUSB2.0 LANポート、ヘッドセット、HDDカバー
		パワードUSB2.0はDCジャックから20Vが供給されていれば ThinkPadの電源がOFFで時にiPhoneやiPadが充電できる用に設定できます iPad1を繋いでみましたが約0.93Aで充電できています本来iPadは最大2A程で充電しますので半分しか供給されませんが正常に充電されています。 iPhone4も0.93A程で充電されます普通のパソコンやThinkPadも電源ON時は0.5A程までしか供給しません。
		ずいぶん”くぼんでいる”LANポート　？　　　↓
↑ThinkPadX201ｓのLANポート付近（参考の写真）		調べてみました筐体が分厚く作ってあるため”くぼんでいる”ことが判りました
		左側廃熱口、USB2.0　VGA、ディスプレイポート、 USB2.0　無線LANON-OFFスイッチ Expressカード/54
		後ろバッテリパックのみこのモデルは6セルのバッテリ搭載で8.9時間の使用時間を実現
		底面ステレオスピーカ内蔵
		メモリはココのフタをネジ2本で開けるメモリ交換時はバッテリパックも外します
		メモリは2スロットあります X220用メモリは中部ノートセンターへ　　VDR 3-1333-A4G　　VDR3-1333-A4G枚組み8G
		バッテリパックこのモデルは6セルのバッテリ搭載で8.9時間の使用時間を実現直流11.1V*5.56Ah=63Wh
		HDDは底面からネジ一本で外れます・薄さの代償として　7.5ｍｍ厚のHDD、SSD　（2.5インチ）　採用、一般的な9.5mm厚は装着不可。（X220が初ではありません）　現在（2011/08）は7.5mm厚のHDDはこの5400回転320Gしか存在しないのでアップグレードは不可。
		キーボードを移動させた様子
		・キーボードはこの茶色いコネクタを外します・パームレストは青色のフラットケーブルを外しますが　とても細かい作業ですので注意しながらコネクタのロックを跳ね上げてください
		3枚におろした様子　無線LANカードの交換時にはココまで外す必要があります
		キーボードとパームレストの裏面
		システムボードと無線ケーブルの取り回し
		無線ケーブルの取り回し
		LCDパネル
		ヒンジ
		システムボード
		ボトムケース
		ボトムケースはマグネシウム合金でAZ91D 　（X220が初ではありません）
		システムボード表
		システムボード裏
		CPUファンのヒートパイプで PCH　（プラットホーム・コントローラー・ハブ）も冷やしている

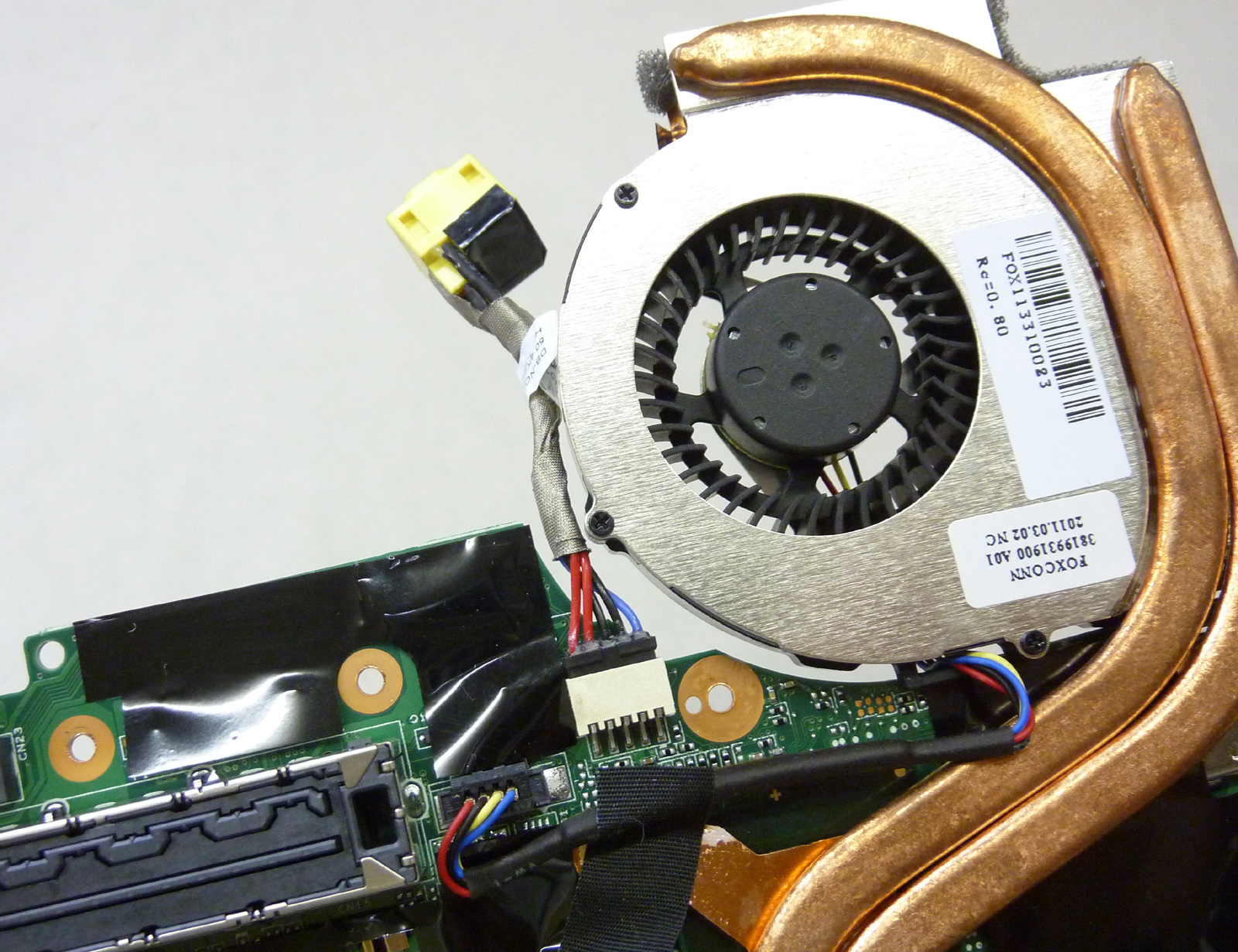

		CPUファン近傍 ThinkPadX1より静かな羽根
		全部並べてみました

CrystalMark 0.9.121.320 (C) 2001-2006 hiyohiyoでの計測値（ThinkPad X220　4290-RW4 ）
http://www.forest.impress.co.jp/lib/sys/hrdbnch/benchmark/crystalmark.html

Crystal Dew World [ http://crystalmark.info/ ]

・工場出荷時の純正HDD　　320GB - 2.5'' SATA-300 - 5400rpm

・Intel SSD 320　120G(参考値)

CrystalMark	143756
ALU	38687
Fibonacci	10458
Napierian	8715
Eratosthenes	7838
QuickSort	11654
FPU	44250
MikoFPU	5780
RandMeanSS	20717
FFT	9779
Mandelbrot	7952
MEM	35935
Read	17444.09 MB/s ( 17444 )
Write	8141.19 MB/s ( 8141 )
Read/Write	8112.90 MB/s ( 8112 )
Cache	22164.46 MB/s ( 2216 )
HDD	7639
Read	61.17 MB/s ( 2446 )
Write	59.07 MB/s ( 2362 )
RandomRead512K	28.48 MB/s ( 1139 )
RandomWrite512K	26.70 MB/s ( 1068 )
RandomRead 64K	6.26 MB/s ( 250 )
RandomWrite 64K	9.36 MB/s ( 374 )
GDI	12376
Text	4288
Square	1506
Circle	3311
BitBlt	3271
D2D	2162
Sprite 10	1169.13 FPS ( 116 )
Sprite 100	361.85 FPS ( 361 )
Sprite 500	81.35 FPS ( 406 )
Sprite 1000	41.44 FPS ( 414 )
Sprite 5000	8.65 FPS ( 432 )
Sprite 10000	4.33 FPS ( 433 )
OGL	2707
Scene 1	1572
Lines (x1000)	( 199353)
Scene 2 CPU	( 32)
Scene 2 Score	1135
Polygons (x1000)	( 39876)
Scene 2 CPU	( 16)

System Information

Windows NT6.1 [6.1 Build 7600]

Display Mode

1366 x 768 32bit 50Hz

Memory

2049 MB

BIOS

Vendor

Caption

Version

Date

SM BIOS

Caption

Version

Mother

Vendor

Product

Version

Computer System

Vendor

Product

CPU Information

CPU Name

Intel Pentium III Xeon (Cascades)

Vendor String

GenuineIntel

Name String

Intel(R) Core(TM) i5-2520M CPU @ 2.50GHz

CPU Type

Original OEM processor

Number(Logical)

Hyper-Threading

Family

Model

Stepping

Feature

MMX SSE SSE2 SSE3 SSSE3 HTT VT EM64T XD

Clock

2491.99 MHz

CPUID Detail Information

0x00000000 : EAX=0x0000000D EBX=0x756E6547 ECX=0x6C65746E EDX=0x49656E69
0x00000001 : EAX=0x000206A7 EBX=0x00100800 ECX=0x1FBAE3FF EDX=0xBFEBFBFF
0x00000002 : EAX=0x76035A01 EBX=0x00F0B2FF ECX=0x00000000 EDX=0x00CA0000
0x00000003 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000004 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000005 : EAX=0x00000040 EBX=0x00000040 ECX=0x00000003 EDX=0x00021120
0x00000006 : EAX=0x00000077 EBX=0x00000002 ECX=0x00000009 EDX=0x00000000
0x00000007 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000008 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000009 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000A : EAX=0x07300403 EBX=0x00000000 ECX=0x00000000 EDX=0x00000603
0x0000000B : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000C : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000D : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000000 : EAX=0x80000008 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000001 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000001 EDX=0x28100000
0x80000002 : EAX=0x20202020 EBX=0x49202020 ECX=0x6C65746E EDX=0x20295228
0x80000003 : EAX=0x65726F43 EBX=0x294D5428 ECX=0x2D356920 EDX=0x30323532
0x80000004 : EAX=0x5043204D EBX=0x20402055 ECX=0x30352E32 EDX=0x007A4847
0x80000005 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000006 : EAX=0x00000000 EBX=0x00000000 ECX=0x01006040 EDX=0x00000000
0x80000007 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000100
0x80000008 : EAX=0x00003024 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000

Device

ChipSet

Intel Unknown

North

Intel Unknown

South

Intel Unknown

IDE Controller

Graphics

Video

Intel Unknown

Video Product

Video Vendor

Video Chip

Video RAM

Driver Version

Driver Date

PCI Device List

No	Bus	Dev	Fnc	Vendor	Device	Rev	SubSystem	Class	DeviceType
0	0	0	0	8086h	0104h	09h	17AA21DAh	060000h	Host Bridge
1	0	2	0	8086h	0126h	09h	17AA21DAh	030000h	VGA Compatible Controller
2	0	22	0	8086h	1C3Ah	04h	17AA21DAh	078000h	Other Communications
3	0	22	3	8086h	1C3Dh	04h	17AA21DAh	070002h	16550 Compatible Serial Controller
4	0	25	0	8086h	1502h	04h	17AA21CEh	020000h	Ethernet Controller
5	0	26	0	8086h	1C2Dh	04h	17AA21DAh	0C0320h	EHCI USB Controller
6	0	27	0	8086h	1C20h	04h	17AA21DAh	040300h
7	0	28	0	8086h	1C10h	B4h	00000000h	060400h	PCI to PCI Bridge
8	0	28	1	8086h	1C12h	B4h	00000000h	060400h	PCI to PCI Bridge
9	0	28	3	8086h	1C16h	B4h	00000000h	060400h	PCI to PCI Bridge
10	0	28	4	8086h	1C18h	B4h	00000000h	060400h	PCI to PCI Bridge
11	0	29	0	8086h	1C26h	04h	17AA21DAh	0C0320h	EHCI USB Controller
12	0	31	0	8086h	1C4Fh	04h	17AA21DAh	060100h	ISA Bridge
13	0	31	2	8086h	1C03h	04h	17AA21DAh	010601h
14	0	31	3	8086h	1C22h	04h	17AA21DAh	0C0500h	SMBus Contoller
15	3	0	0	8086h	0085h	34h	80861311h	028000h	Other Network Controller

No	DeviceName	SubSystem Vendor
0	Intel Unknown	Unknown
1	Intel Unknown	Unknown
2	Intel Unknown	Unknown
3	Intel Unknown	Unknown
4	Intel Unknown	Unknown
5	Intel Unknown	Unknown
6	Intel Unknown	Unknown
7	Intel Unknown
8	Intel Unknown
9	Intel Unknown
10	Intel Unknown
11	Intel Unknown	Unknown
12	Intel Unknown	Unknown
13	Intel Unknown	Unknown
14	Intel Unknown	Unknown
15	Intel Unknown	Intel

HDD

Type

Size

Model

Buffer

Mode

CrystalMark	144651
ALU	40767
Fibonacci	12792
Napierian	8662
Eratosthenes	7498
QuickSort	11793
FPU	43394
MikoFPU	4574
RandMeanSS	20875
FFT	9927
Mandelbrot	7996
MEM	37892
Read	17768.86 MB/s ( 17768 )
Write	8968.70 MB/s ( 8968 )
Read/Write	8884.46 MB/s ( 8884 )
Cache	22507.44 MB/s ( 2250 )
HDD	5921
Read	50.94 MB/s ( 2037 )
Write	35.58 MB/s ( 1423 )
RandomRead512K	22.14 MB/s ( 885 )
RandomWrite512K	22.35 MB/s ( 894 )
RandomRead 64K	6.76 MB/s ( 270 )
RandomWrite 64K	10.31 MB/s ( 412 )
GDI	11620
Text	4259
Square	1431
Circle	2964
BitBlt	2966
D2D	2215
Sprite 10	1240.15 FPS ( 124 )
Sprite 100	374.12 FPS ( 374 )
Sprite 500	84.16 FPS ( 420 )
Sprite 1000	42.68 FPS ( 426 )
Sprite 5000	8.69 FPS ( 434 )
Sprite 10000	4.37 FPS ( 437 )
OGL	2842
Scene 1	1676
Lines (x1000)	( 213000)
Scene 2 CPU	( 32)
Scene 2 Score	1166
Polygons (x1000)	( 41028)
Scene 2 CPU	( 16)
