ThinkPad X1

ThinkPadX1用メモリは→　4Gメモリ　VDR3-1333-A4G　　

ThinkPad X1　1293-2BJ 発売時期 2011/08
LCDサイズ	LCDタイプ	CPU	メモリ	HDD	重量	ワイヤレス
			標準/（MAX）
13.3型	LEDバックライト付インフィニティ・ガラス (1366x768ドット、1,677万色)	インテルCorei5-2520M プロセッサー	4Ｇ/（4G）	128Ｇ（SSD）	1.69kg	インテル Centrino　 Advanced-N 6205 a/b/g/n

特徴

・X1　です　名前の通り　Xシリーズで　1　の名前を冠にしたlenovoの自信作で、今までとは異なったところが多い。

・SSDが標準で搭載されており、高速な立ち上がりやスリープを実現

・LCDの保護ガラスは擦り傷や耐久性に優れたCorning® Gorilla® ガラスを採用。
　自動的にグレア（光沢あり）な表面です。
　もうキートップやトラックポイントやクリック部のこすれの心配は不要です。
iPadの様に凹凸が無く平らなLCD部になったためキーボードライトが取り付けられなくなりました。
　ゴリラガラスといっても押せばへこむし液晶部の液が波打ちます。

・13.3インチながらHD（1366*768）の解像度しかなく、WXGA+（1440*900）やSXGA+　4：3ですが（1400*1050）に比べると　相当使いにくい。
　ワイド画面になってしまったので仕方ありませんが

・ＬＣＤは蛍光管ではなくＬＥＤバックライト、コレでバックライト切れも減ると思います（高輝度ＬＥＤは劣化しますので半永久ではありません）

・薄く仕上げたいのは判りますが、バッテリが交換できなくなってしまった、左右と全面のテーパーは要らないと思う、USBやSDカードが挿しにくい。

・幅はT420sより6mm短いだけです、13.3インチなら更なる小型化または高精細化を次期モデルでは期待しましょう。

・CPUファンの音は大きめ　結構気になります。

　

メーカーへのリンク

		正面 LCDベゼルが太い為　キーボードベゼルやパームレストまで大きくなってしまっている。
		上面この時期のThinkPadからコンセントのマークが無くなっている
		前面テーパーがかけてあり更に薄く見せようとしている
		右面無線LANのON　OFFスイッチスピーカのダクト　メディアカードリーダー　（SDとMMC）　HDD
		左側廃熱口　ヘッドセット　USB 、スピーカのダクトヘッドセットとUSBのポートはゴムでフタがされており USBが挿しにくいこのゴムのフタはいらない
		後ろ LANポート　SIMカードスロット USB3.0　HDMI　ミニディスプレイポート　eSATA(USBポートにもなる)　 DCジャック（20V）DC20Vが供給されるとDCジャック隣のLEDが緑色に点灯する
		底面吸気用のスリットとスピーカ、増設バッテリのフタ、キーボードに水をこぼした時の排水口がある
		メディアカードリーダー　（SDとMMC）SDはほとんど収まり邪魔にならない。しかし　本体に傾斜があるため　のぞきこまないと挿しにくい
		SIMカードスロット（日本では対応していないGobi 2000用か？）
		横から見た写真 LCDは薄い LCDのラッチは無くなった。 LCDの重みとヒンジのダンパーのバランスで閉まるが　パチンとは閉まらない

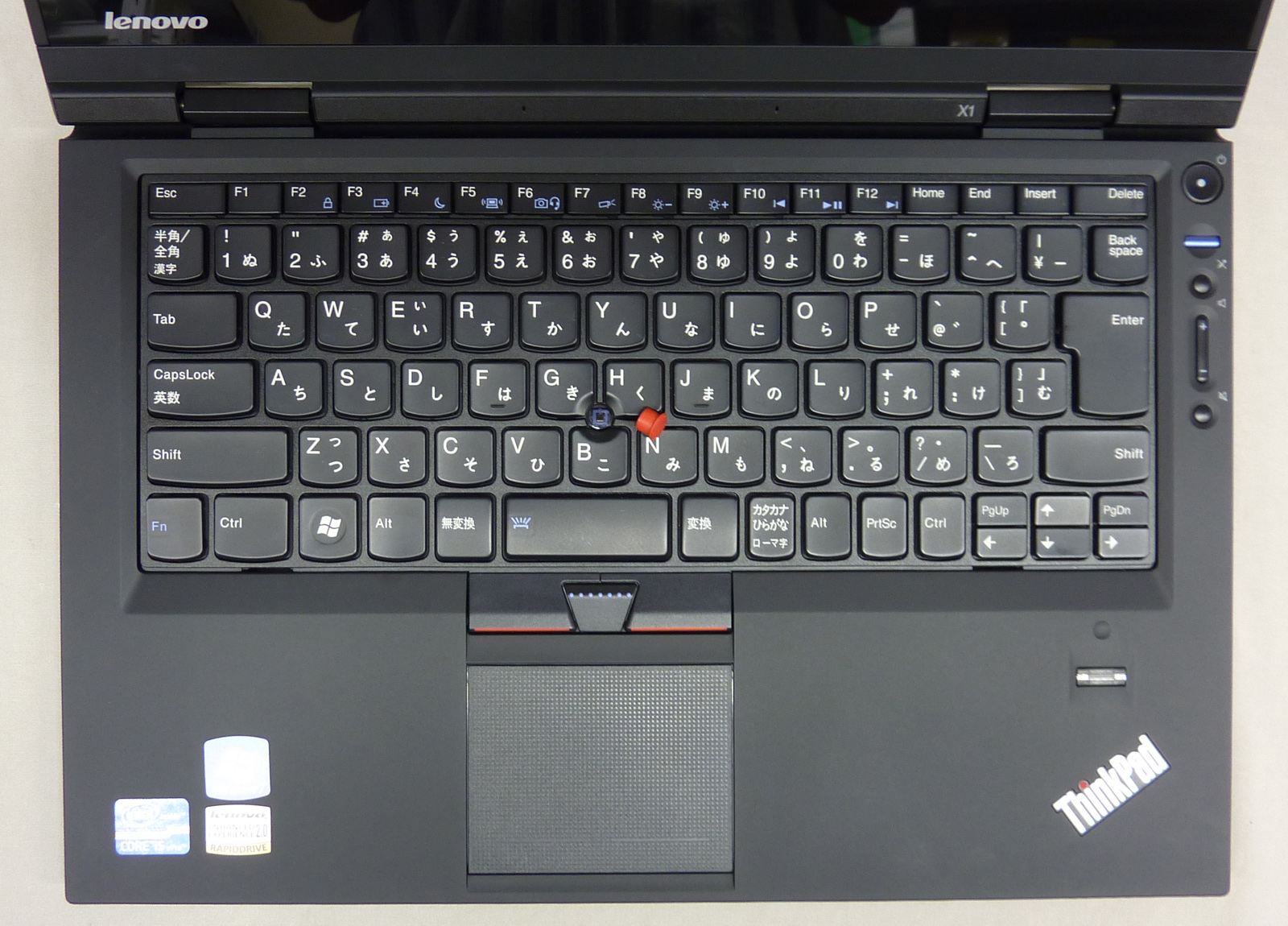

		キーボードトラックポイントキャップは外して撮って見た。キータッチは良好です配置が6列で変則的になっている ideaPadよりはまだましですが、このキーボードには慣れたくない。
		キーボード近傍
		ThinkVantageの印刷はありませんが　青いボタンがThinkVantageのボタンです。押すとThinkVantageToolboxが起動するが ThinkVantageToolboxのオンラインサポート等をクリックしてもUSのサイトにリンクされやはり使い物にならない。またLCDの縦の解像度が768ドットしかない為　閲覧しにくい
		メモリの交換 1、底面のネジ2本を外し 2、キーボードを上げ、（取り外す必要はありません） 3、メモリを交換する ThinkPadX1対応のメモリは　→　VDR3-1333-A4G ですが、既に4G実装されているX1はメモリの故障時以外は交換の必要はありません。
		メモリを外した様子
		コネクタ2個を外しキーボードを外した様子マグネシウムの強度を上げるロールケージはしっかりとしたキーボードの鍵打感の向上にも役立っており、キーボードはしっかりと打てます。無線LANやWWANの配線がきれいに収まっています
		キーボード白い裏面のフイルムでフラットケーブル上にある9個の白色LEDの光を全面に配光している
		ThinkPad　X1の特徴　 7.5ｍｍ厚のSSDはココから外すネジ1本でプラスチックの黒い樹脂のカバーが外れる
		黒いベロを掴んで　引き抜く
		引き抜き完了
		HDDではないので　振動防止のゴムはありませんが　オレンジ色の樹脂のレールで挟まれています
		表のデカル　東芝製のSSD　 LenovoのFRUは45N7981
		ココの3個のネジのみ他のネジとは異なる長さと太さ（普通は外しません）
		キーボードベゼルを外した様子キーボードベゼルはX40並に外しにくい
		キーボードベゼルの裏面マグネシウムのロールケージとキーボードベゼルは一体化しています T420sと同じ手法で強度UPと薄さを実現

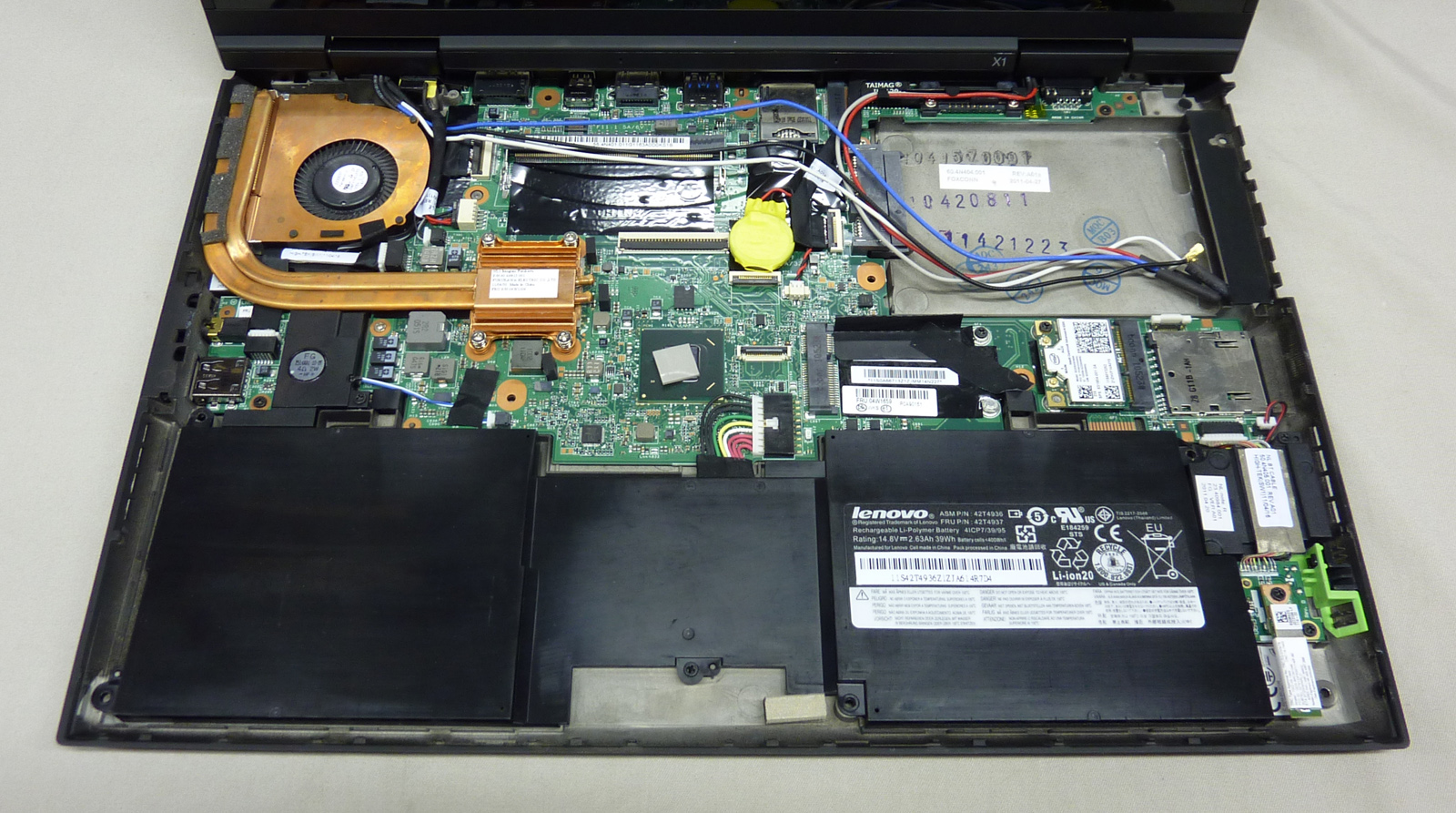

		パームレスト部の下はすべてバッテリユーザーレベルでは交換不可
		X1のバッテリ
		42T4937　 14.8V ×　2.63Ah　＝　39Wh　 T420ｓより5W少ない容量
		CPUファン近傍
		LCD部　 LED発光にするとケーブルも細くできコネクタも小型化しやすい
		LCDのヒンジ黒く塗装されています
		システムボードとボトムケーステーパーの部分は効率的に部品が配置できませんテーパーをなくせばもっと小型化できると思います。
		ボトムケース
		システムボード表面各コネクタも小型化されています
		システムボード裏面このCPUファンは　Intel Turbo Technology を有効のすると結構大きな音で回り続けますふくろうの羽根はどこに行った？または小型化の代償か？
		システムボード近傍グラフィックチップにはファンはありませんがマグネシウムのロールゲージに熱を伝え冷却しています
		小型化の為　各チップが小型化され　足のピッチも狭い部品が増えています
		ボトムケースにネジ止めのスピーカbox ThinkPadは音には妥協していません。ユーティリティーにはドルビーのかっこいいイコライザーも用意されています。
		X1の特徴光るキーボード　追伸読者様からご連絡を頂きました「Fn+スペースでキーボードライトは2段階で明るさが切り替わりますね」　ありがとうございました。
		キートップとキーボードの下も光っていますどうなっているの？　　　　↓
		こうなっていましたパンタグラフもゴムの接点も白くなっていますキートップも文字のみ透ける創りお金掛けています
		内蔵カメラのプロパティー
		SSDのプロパティー
		バッテリの状態リチウムポリマーバッテリ採用 4.15V×4セル=16.6Vを得ています

CrystalMark 0.9.121.320 (C) 2001-2006 hiyohiyoでの計測値（ThinkPad X1　1293-2BJ ）
http://www.forest.impress.co.jp/lib/sys/hrdbnch/benchmark/crystalmark.html

Crystal Dew World [ http://crystalmark.info/ ]

・工場出荷時の純正SSD　　128GB - 2.5'' SATA Toshiba THNSNC128GCSJ

Crystal Dew World [ http://crystalmark.info/ ]

CrystalMark	152922
ALU	42777
Fibonacci	15059
Napierian	8613
Eratosthenes	7678
QuickSort	11405
FPU	42661
MikoFPU	5566
RandMeanSS	19894
FFT	9544
Mandelbrot	7635
MEM	20126
Read	9123.54 MB/s ( 9123 )
Write	4463.45 MB/s ( 4463 )
Read/Write	4382.28 MB/s ( 4382 )
Cache	21360.01 MB/s ( 2136 )
HDD	29031
Read	173.41 MB/s ( 5468 )
Write	169.22 MB/s ( 5384 )
RandomRead512K	169.64 MB/s ( 5392 )
RandomWrite512K	108.48 MB/s ( 4169 )
RandomRead 64K	89.65 MB/s ( 3586 )
RandomWrite 64K	151.61 MB/s ( 5032 )
GDI	13831
Text	5131
Square	1511
Circle	3419
BitBlt	3770
D2D	1906
Sprite 10	643.54 FPS ( 64 )
Sprite 100	308.93 FPS ( 308 )
Sprite 500	72.98 FPS ( 364 )
Sprite 1000	37.60 FPS ( 376 )
Sprite 5000	7.90 FPS ( 395 )
Sprite 10000	3.99 FPS ( 399 )
OGL	2590
Scene 1	1556
Lines (x1000)	( 198438)
Scene 2 CPU	( 32)
Scene 2 Score	1034
Polygons (x1000)	( 36528)
Scene 2 CPU	( 16)

System Information

Windows NT6.1 Service Pack 1 [6.1 Build 7601]

Display Mode

1366 x 768 32bit 60Hz

Memory

3984 MB

BIOS

Vendor

Caption

Version

Date

SM BIOS

Caption

Version

Mother

Vendor

Product

Version

Computer System

Vendor

Product

CPU Information

CPU Name

Intel Pentium III Xeon (Cascades)

Vendor String

GenuineIntel

Name String

Intel(R) Core(TM) i5-2520M CPU @ 2.50GHz

CPU Type

Original OEM processor

Number(Logical)

Hyper-Threading

Family

Model

Stepping

Feature

MMX SSE SSE2 SSE3 SSSE3 HTT VT EM64T XD

Clock

2490.28 MHz

CPUID Detail Information

0x00000000 : EAX=0x0000000D EBX=0x756E6547 ECX=0x6C65746E EDX=0x49656E69
0x00000001 : EAX=0x000206A7 EBX=0x00100800 ECX=0x1FBAE3FF EDX=0xBFEBFBFF
0x00000002 : EAX=0x76035A01 EBX=0x00F0B2FF ECX=0x00000000 EDX=0x00CA0000
0x00000003 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000004 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000005 : EAX=0x00000040 EBX=0x00000040 ECX=0x00000003 EDX=0x00021120
0x00000006 : EAX=0x00000077 EBX=0x00000002 ECX=0x00000009 EDX=0x00000000
0x00000007 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000008 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000009 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000A : EAX=0x07300403 EBX=0x00000000 ECX=0x00000000 EDX=0x00000603
0x0000000B : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000C : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000D : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000000 : EAX=0x80000008 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000001 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000001 EDX=0x28100000
0x80000002 : EAX=0x20202020 EBX=0x49202020 ECX=0x6C65746E EDX=0x20295228
0x80000003 : EAX=0x65726F43 EBX=0x294D5428 ECX=0x2D356920 EDX=0x30323532
0x80000004 : EAX=0x5043204D EBX=0x20402055 ECX=0x30352E32 EDX=0x007A4847
0x80000005 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000006 : EAX=0x00000000 EBX=0x00000000 ECX=0x01006040 EDX=0x00000000
0x80000007 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000100
0x80000008 : EAX=0x00003024 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000

Device

ChipSet

North

South

IDE Controller

Graphics

Video

Video Product

Video Vendor

Video Chip

Video RAM

Driver Version

Driver Date

PCI Device List

Bus

Dev

Fnc

Vendor

Device

Rev

SubSystem

Class

DeviceType

DeviceName

SubSystem Vendor

HDD

Type

Size

Model

Buffer

Mode
