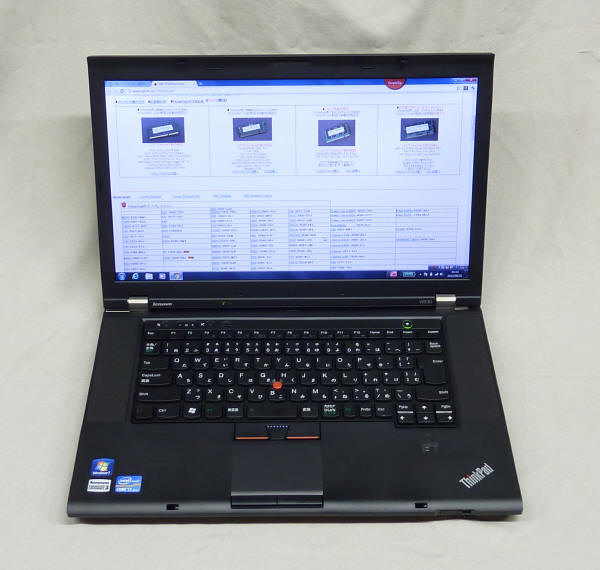

ThinkPad W530

W530は直販サイトがお買い得

W530用メモリは　

・8Gメモリ　VDR3-1600-A8G（PC3-12800-A8G)
・4Gメモリ　VDR3-1600-A4G（PC3-12800-A4G)

　ThinkPadW530用SSDは7mm厚です

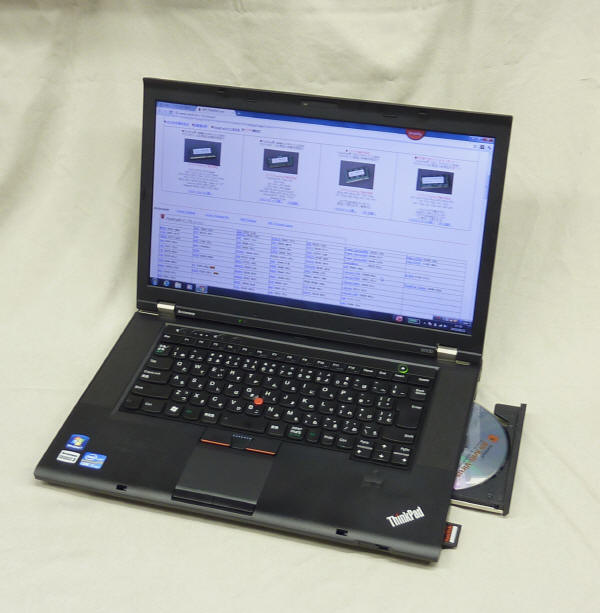

ThinkPad W530　2441-2EJ 発売時期 2012/06のダイレクト価格\243,600-
LCDサイズ	LCDタイプ	CPU GPU	チップセット	メモリ	HDD	重量	ワイヤレス
				標準/（MAX）
15.6型	LED バックライト付 15.6型HD+ TFT液晶 (1,600×900ドット)、光沢なし	CPU インテルCorei7-3520M プロセッサ GPU NVIDIA Quadro K1000M with Optimus Technology	Intel QM77 Express	DDR3 SDRAM PC3-12800 4Ｇ/16Ｇ/32G	320Ｇ（シリアルＡＴＡ） 7mm厚	約2.66（6セル）約9.4時間駆動	インテル Centrino　 Advanced-N 6205 a/b/g/n

特徴

・Lenovoのなっても進化し完成度が増した各ThinkPad、IBMマークはありませんが私は気に入っています。

・ワイド画面になってしまった、ちなみに15.6V型のＶはビューと読みます、15.6インチ分の範囲見えるという意味です。

・ＬＣＤは蛍光管ではなくＬＥＤバックライト、コレでバックライト切れも減ると思います（高輝度ＬＥＤは劣化しますので半永久ではありません）

・ディスプレイポート装備

・メモリは3G積んでも16G積んでもさくさくは動作しません、HDDをSSDにするのが圧倒的に速くなります
　購入時にSSDを選んでください。

・第3世代のIvy Bridgeです

・そつなく作られたワークステーション　グラフックチップが強力　それ以外は特徴が見出せない、、

・比較的大型の筐体ですので丈夫に作られています。

・W530とT430はバッテリパックは共通

・HDDは7mm厚（9.5㎜厚も可能）　シリアルATA

・光学ドライブはシリアルATA　12.5mm厚　ウルトラベイ・エンハンスド　

・メーカーへのリンク　・2441-2EJのPDF

・メーカのカタログA3　・メーカのカタログA4　・ハードウェア保守マニュアルThinkPadT530　T530i　W530

・15.6インチなのでキーボードベゼルにスピーカが配置できる

・LCDベゼルにはWiFiのランプとHDDのランプのみ
　

・何とか残ったHDDアクセスランプ

　コレが無いとHDD待ちなのかCPU待ちなのか判らなくて不便

・LCDベゼルには充電のランプやACアダプタが挿さっているランプは無い

・電源ランプはキーボードの電源ボタンが点灯
　スリープ時は点滅
　

・HD720ｐカメラ内蔵

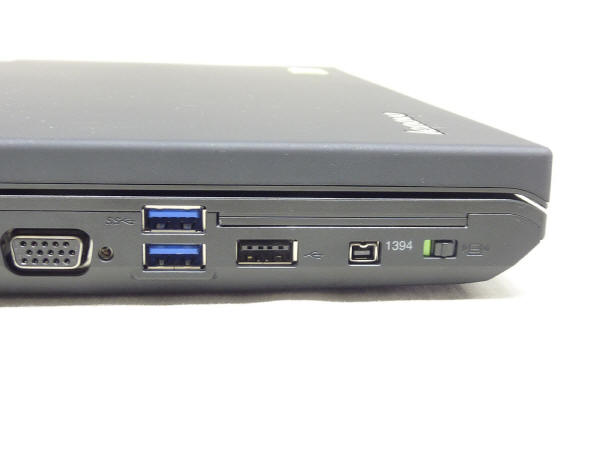

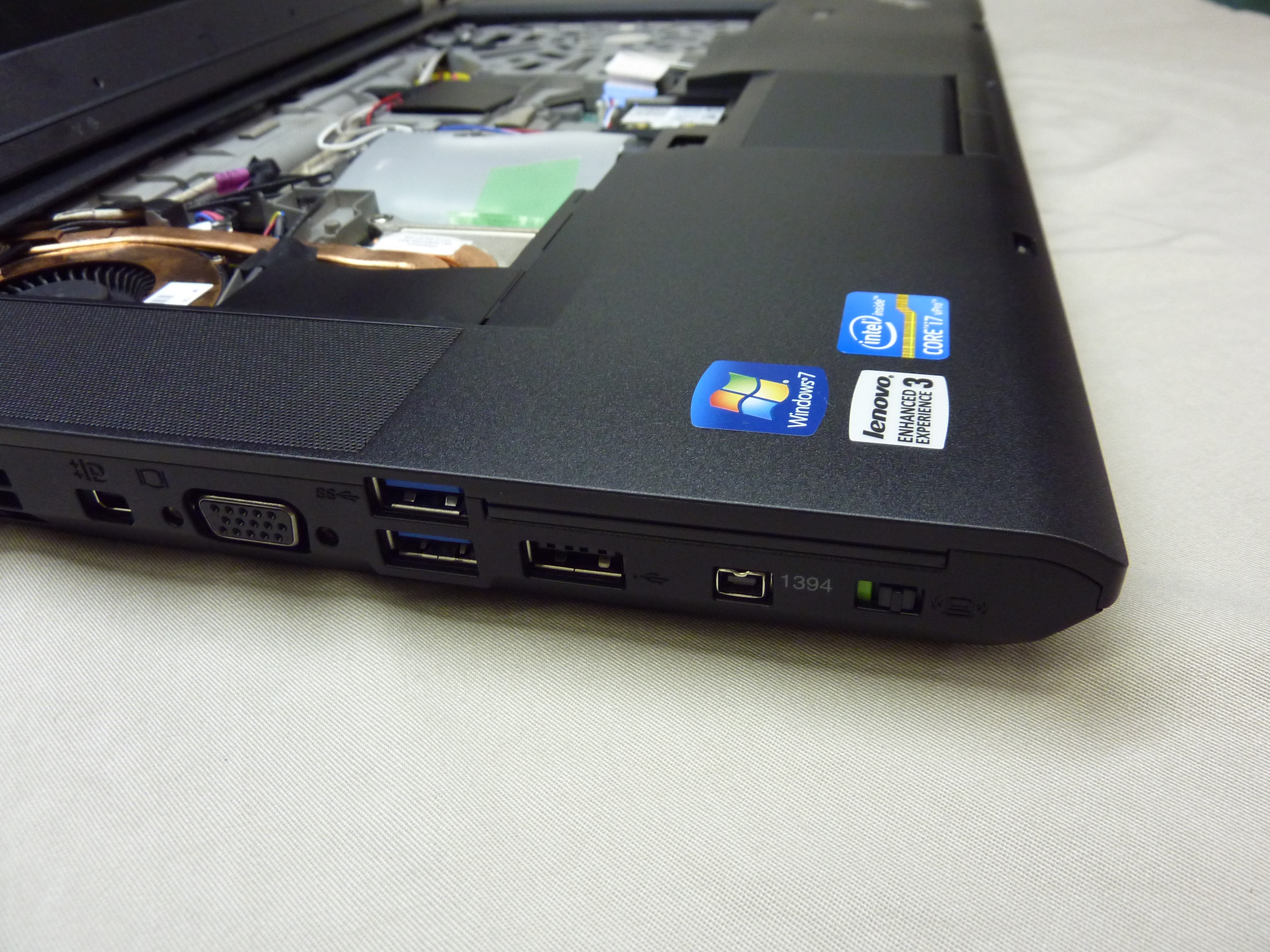

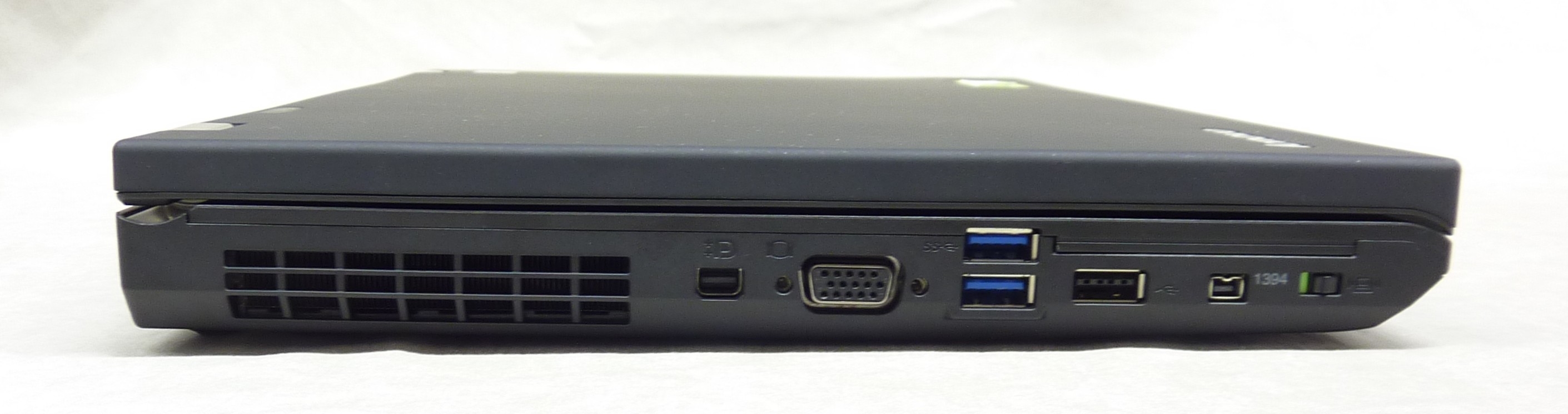

右側

排気口　Mini-Displayport　VGA　USB3.0×2、USB2.0×1、IEEE1394×1、ワイヤレスON/OFFスイッチ、

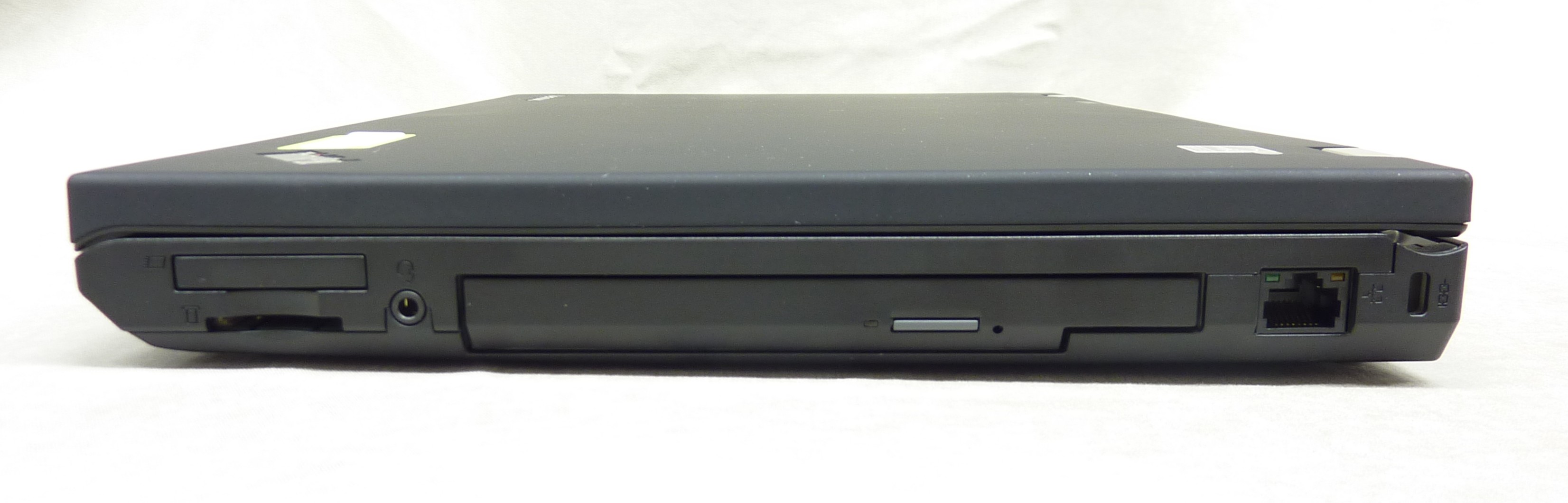

左側

ExpressCard/34　

4 in 1 メディアカード・リーダー（SDメモリーカード、SDHCメモリーカード、SDXCメモリカード、MMCメモリカード）
　

マイクロフォン/ヘッドフォン・コンボ・ジャック、　光学ドライブ　

10BASE-T/100BASE-TX/1000BASE-T

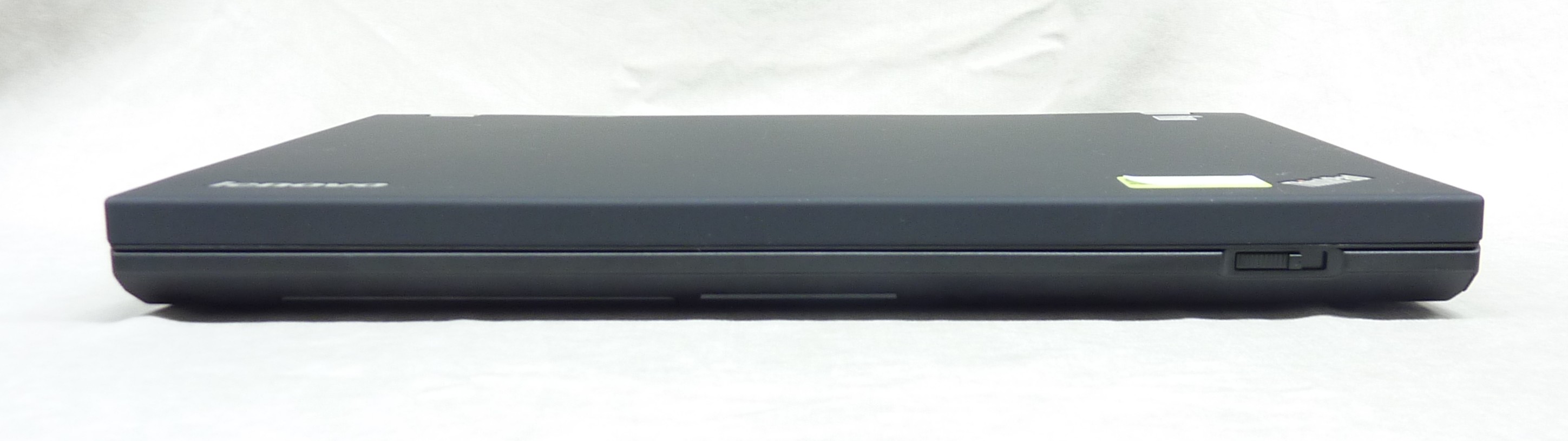

前面　

LCDロックレバー

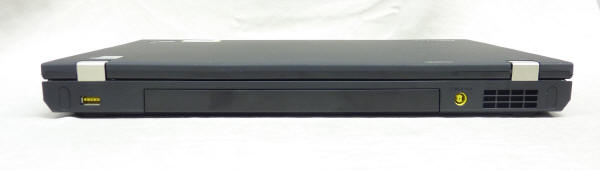

背面

Powered USB2.0×1　（初期設定はパワードはOFF）

DCプラグ　（W520　W530専用）

USB3.0近傍

ThinkPadらしく整然と並ぶ

VGAコネクタは燻し銀色　

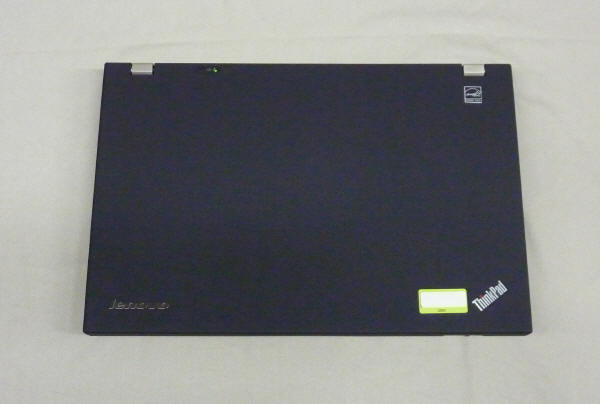

上面

三日月のスリープランプとバッテリ充電ランプのみ

ThinkPadのiは光らない

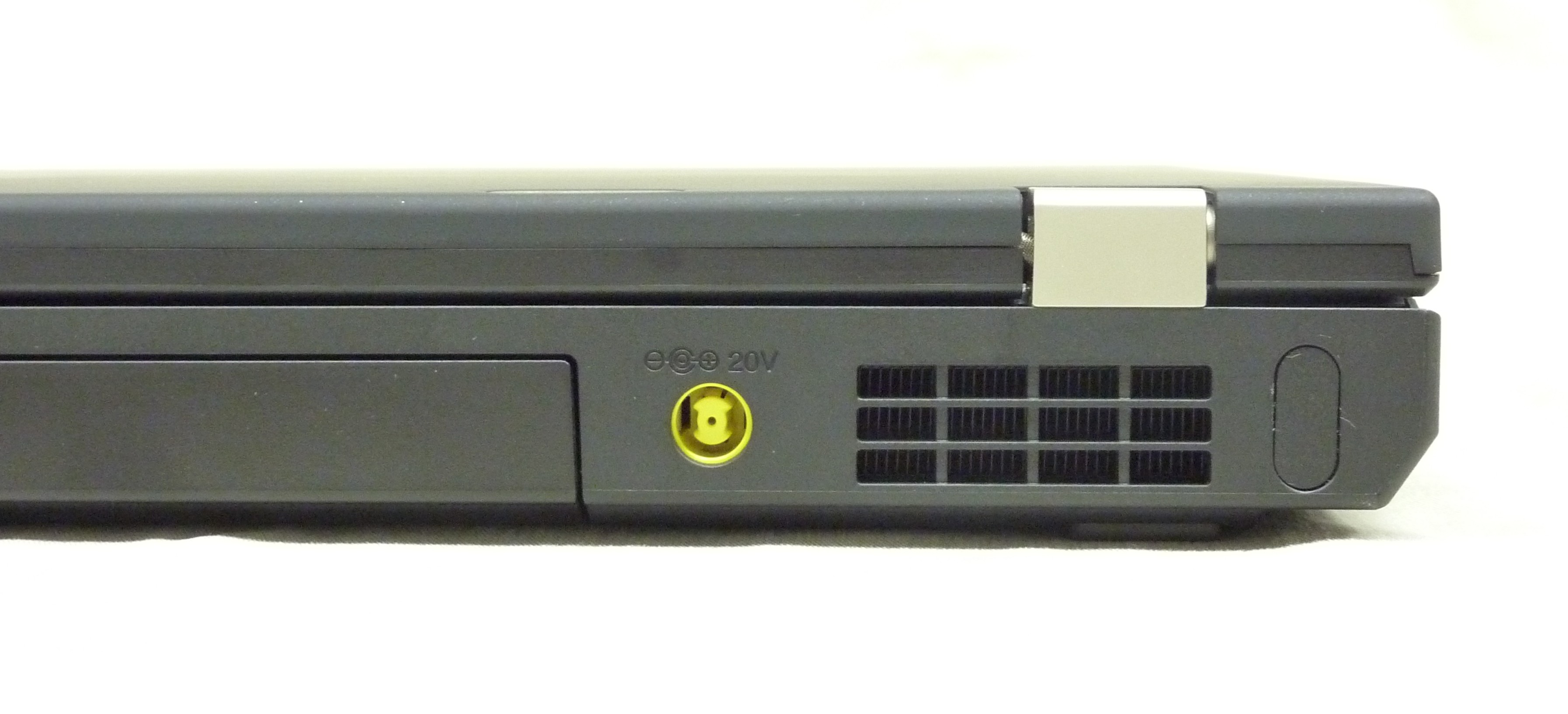

W520　W530専用のDCジャック

他のThinkPad（同世代）と同じ20Vですが170WのACアダプタを必要とします

他のThinkPad（同世代）は大きくても90W

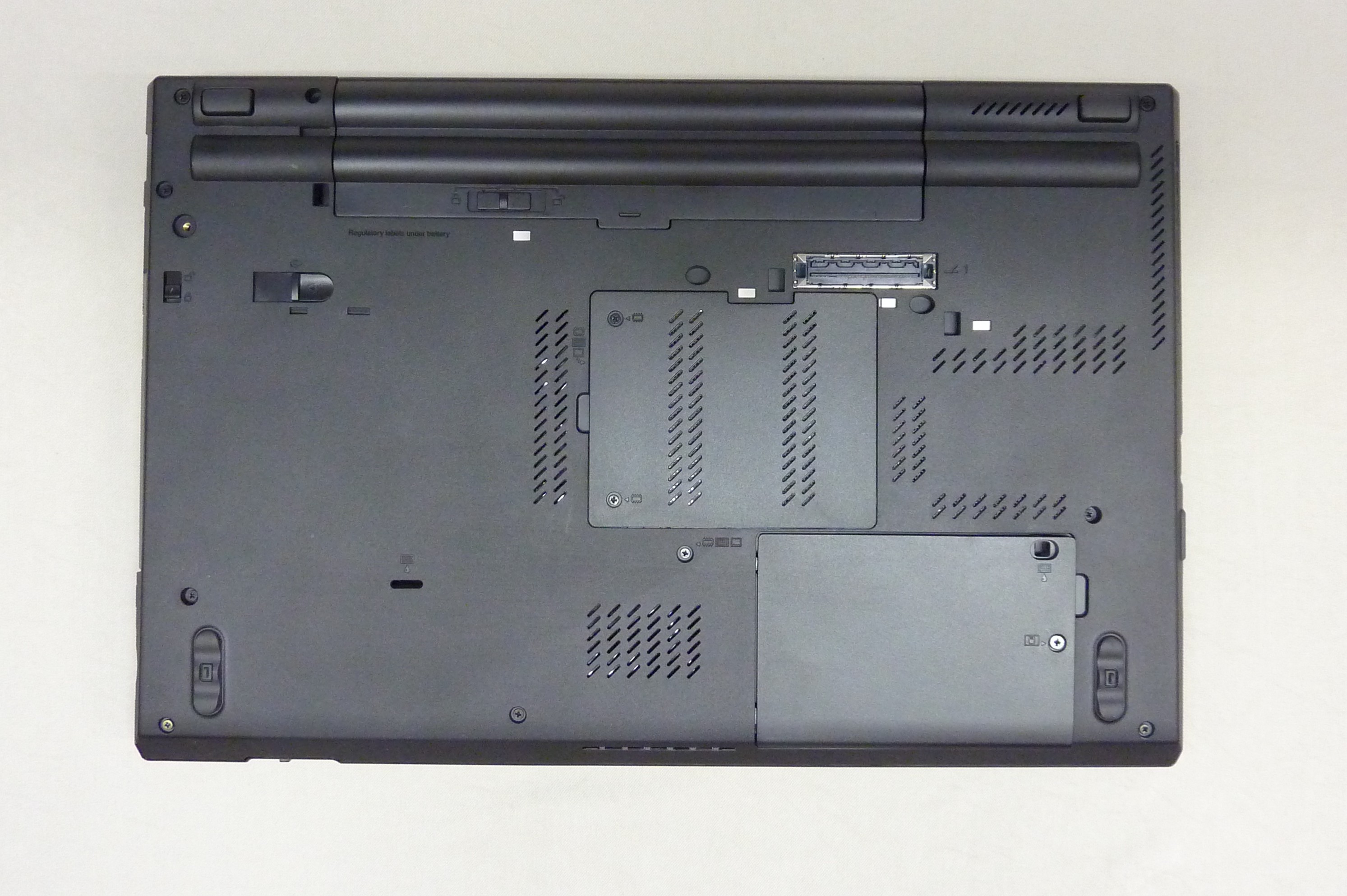

底面

だんだん垢抜けてきた（進化し落ち着いたデザイン）、

バッテリパックは背面に配置

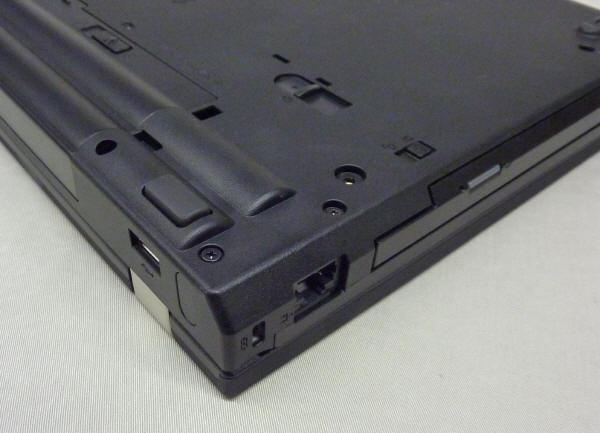

光学ドライブのイジェクトレバー

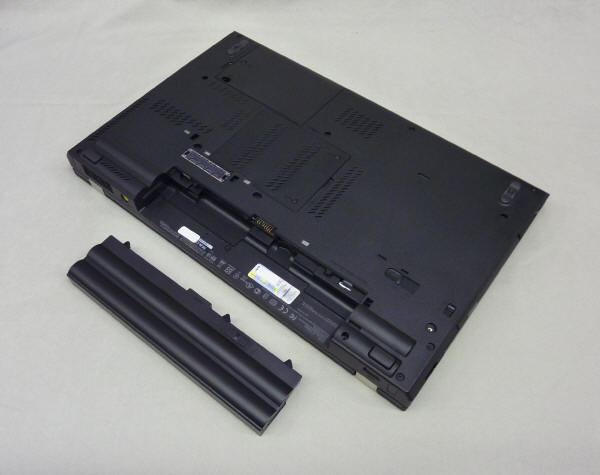

バッテリパックはココ

バッテリパックを外すとマイクロソフトのデカルやS/Nナンバーが確認できる

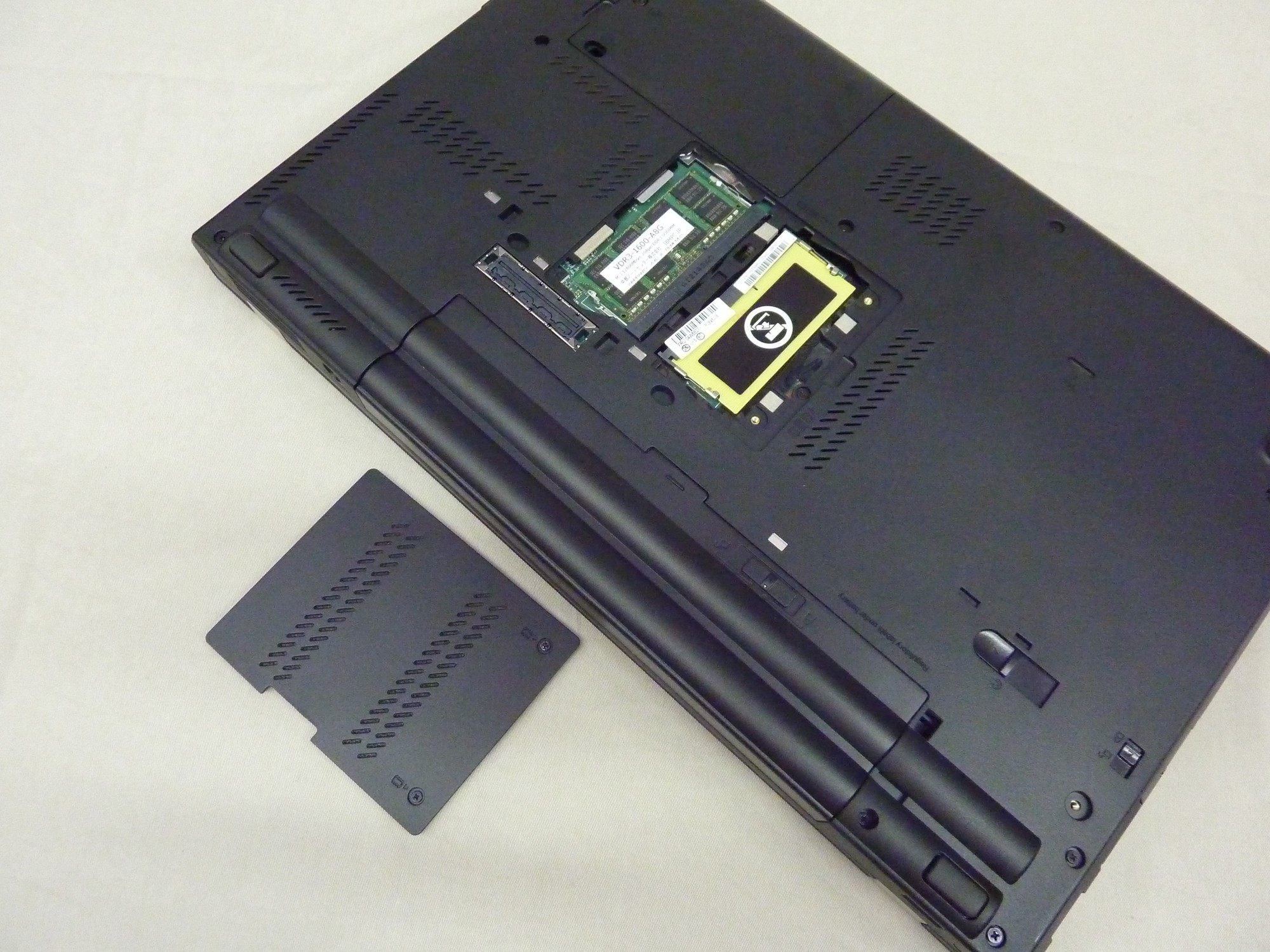

メモリはココ

・i7-3520M プロセッサ採用機は8G×2枚=MAX16G

・i7-3720QM プロセッサーとi7-3920XM プロセッサー採用機は8G×4枚=MAX32G

　CPUの後ろがQMまたはXMじゃないと4スロット使えない

　クワッドコア　か　エクストリームエディション

W530用メモリは　

・8Gメモリ　VDR3-1600-A8G（PC3-12800-A8G)
・4Gメモリ　VDR3-1600-A4G（PC3-12800-A4G)

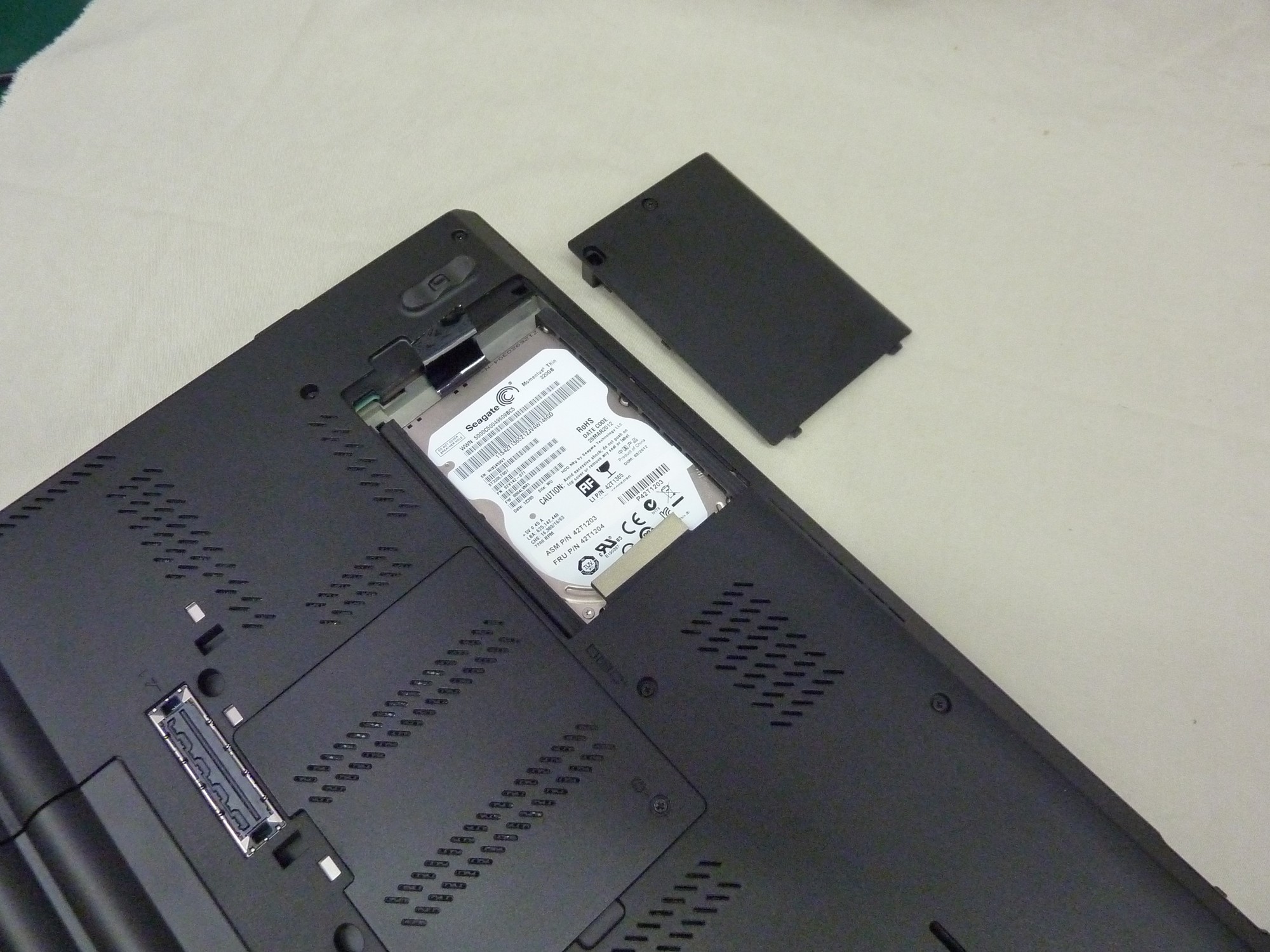

HDD/SSDはココ

他のThinkPadと同じブラケットでココに納まる

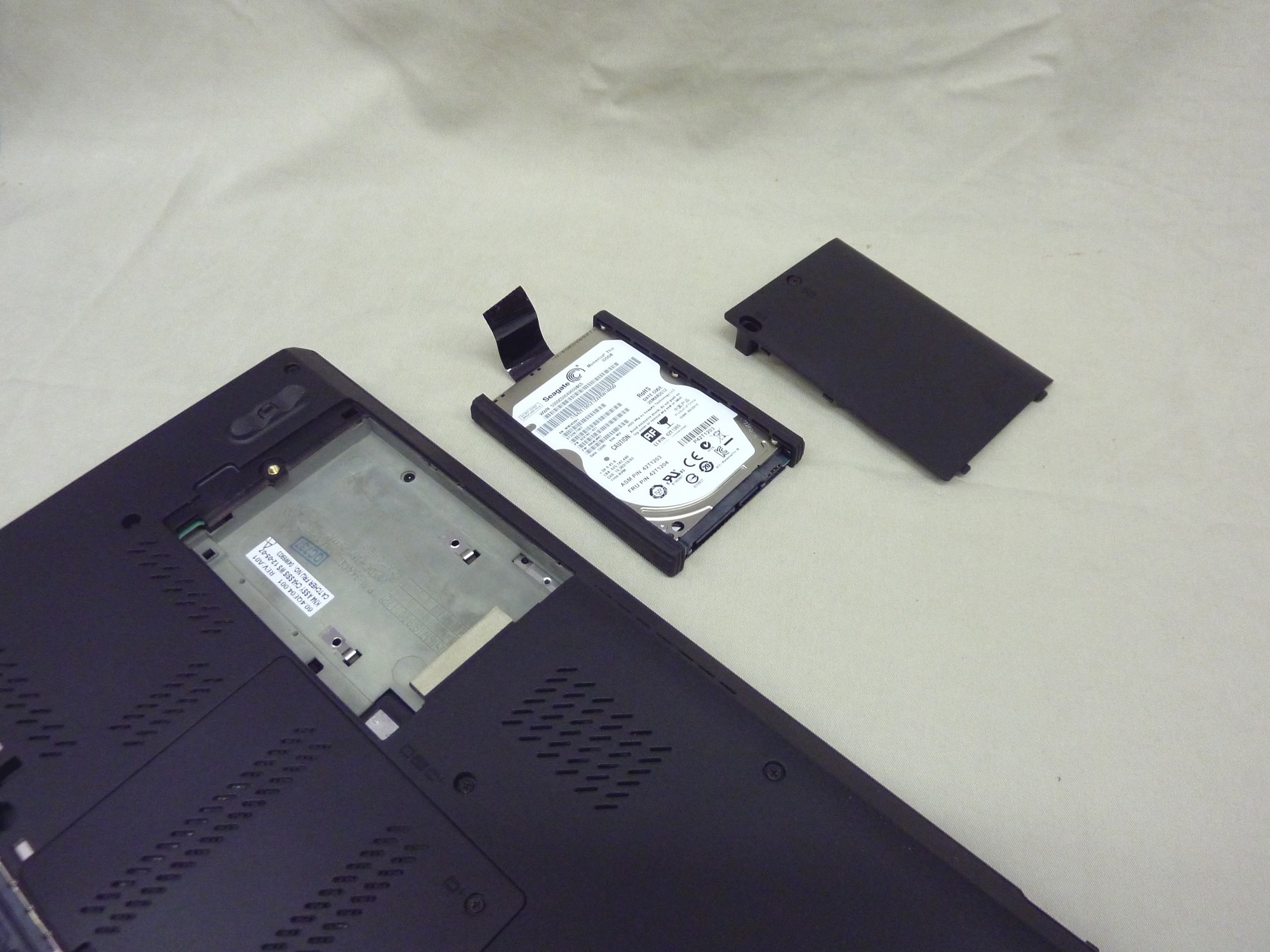

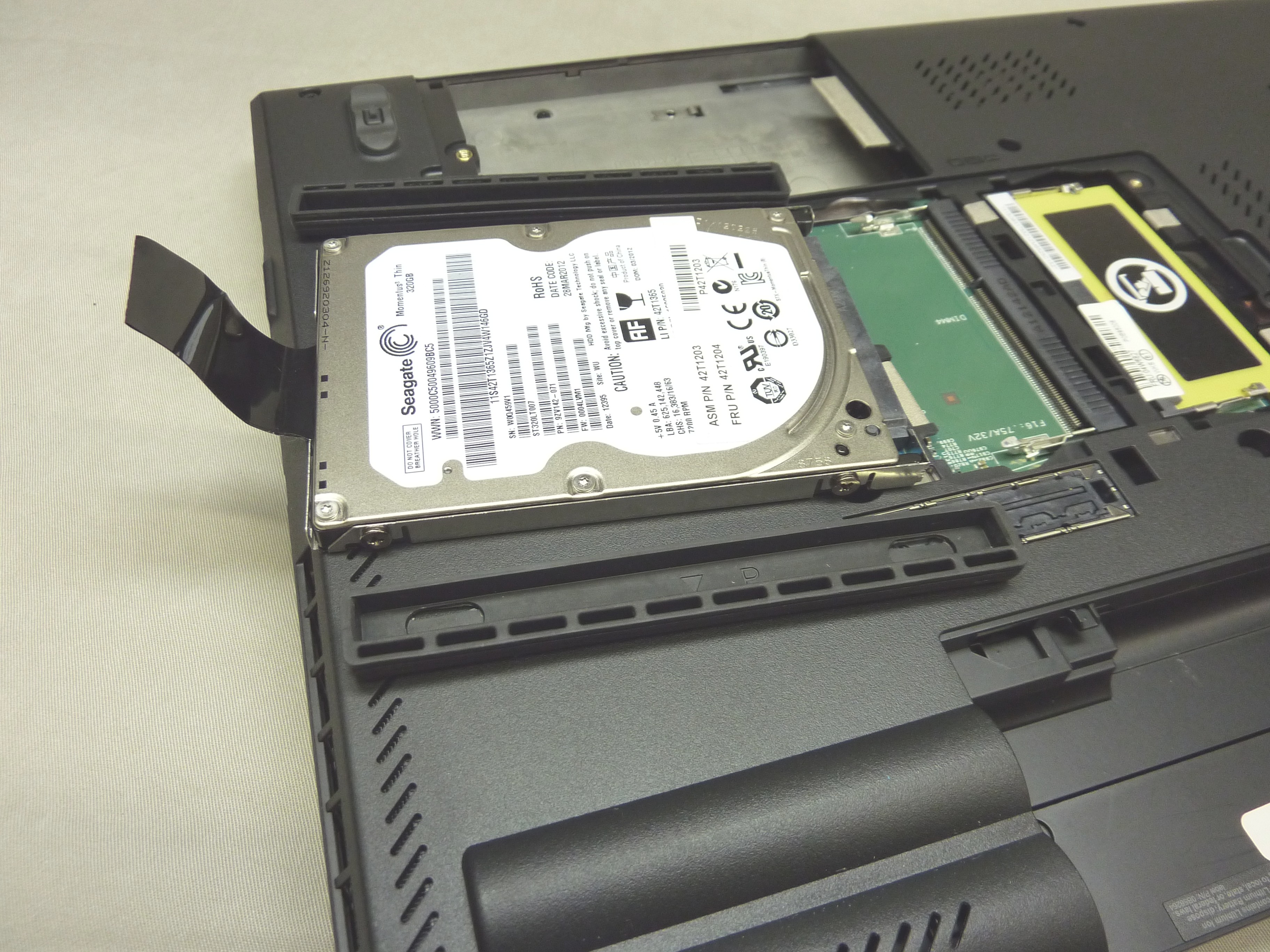

HDDを外した様子

　

　ThinkPadW530用SSDは7mm厚です

W530は7mmのHDD+9.5mmHDD用ゴムレールが装着されていますが

9.5mmのHDDを装着できるスペースがあります

9.5mmHDD+9.5mm用ゴムレールを調達すれば

取り替え可能です。

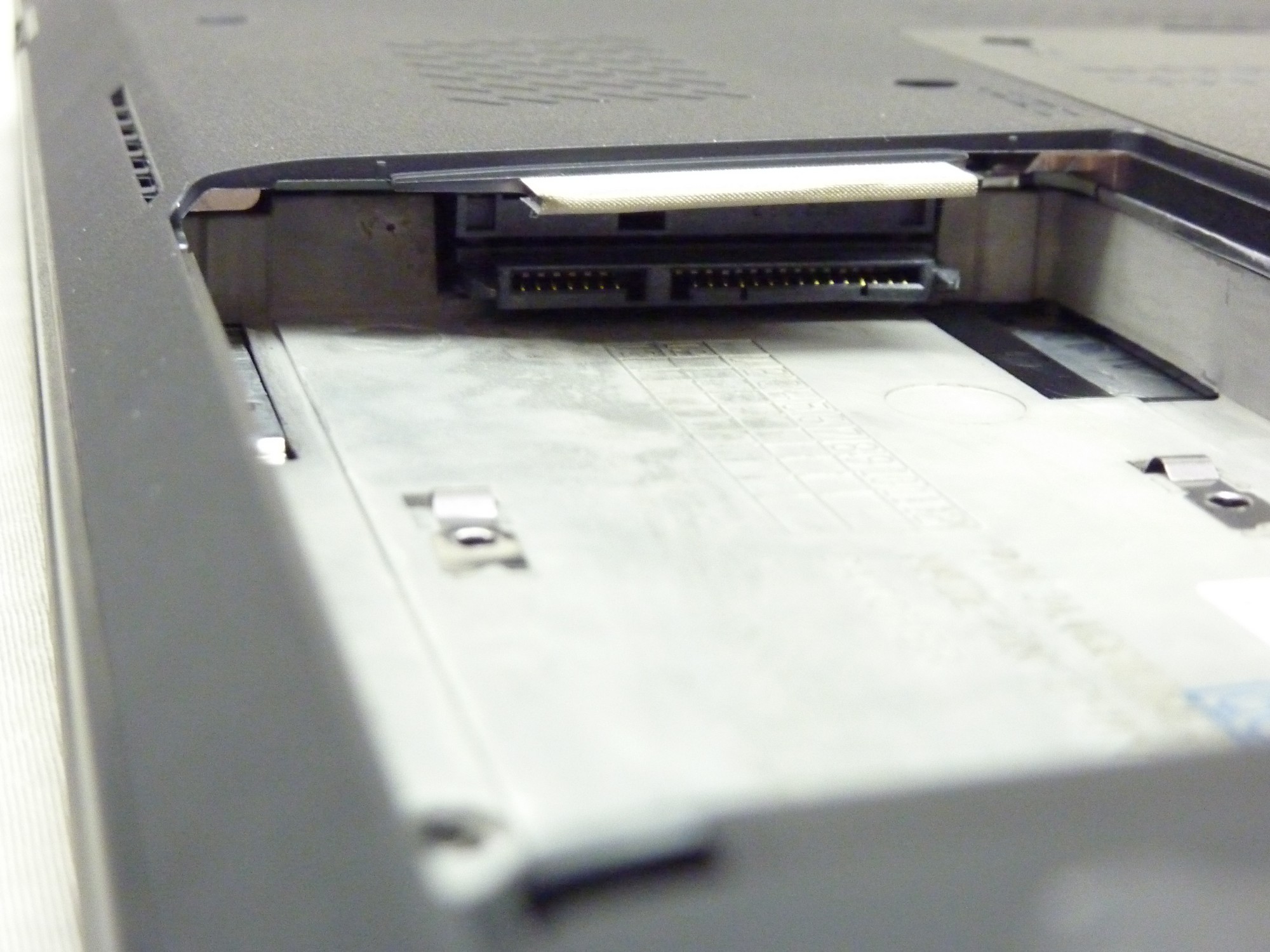

SATAコネクタの様子

こういう場所ってきちんと目で確認したい。

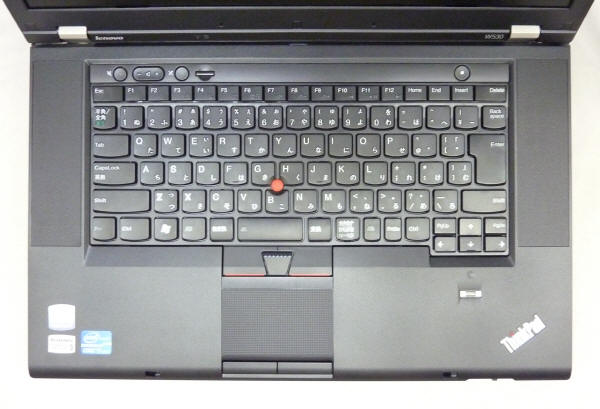

2012ThinkPadキーボード

6列キーボードです　好き嫌いは分かれますが、

進化（改良）したキーボードと解釈しましょう。

↓に少し解説があります

メーカのカタログA4　

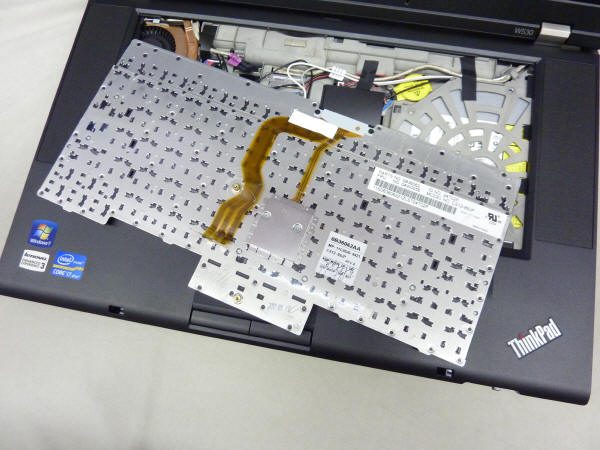

キーボードの裏面

キーボードとW530の堅牢な筐体で鍵打感はしっかりしている

トータル的にきちんとデザインされている証

キーボードを取り外したところ

　注意　コレ以下はメーカの保証が無くなります、分解はしないで下さい。
　

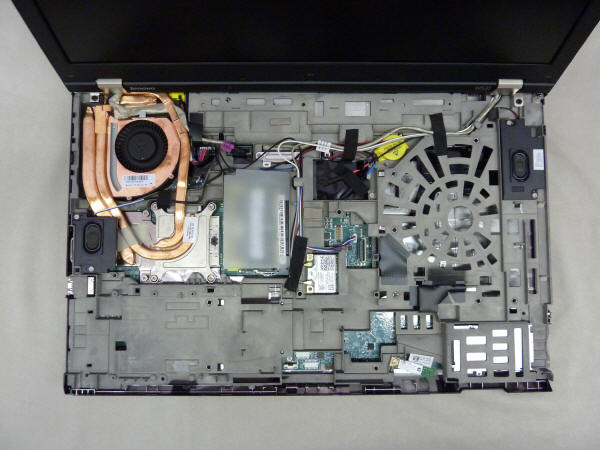

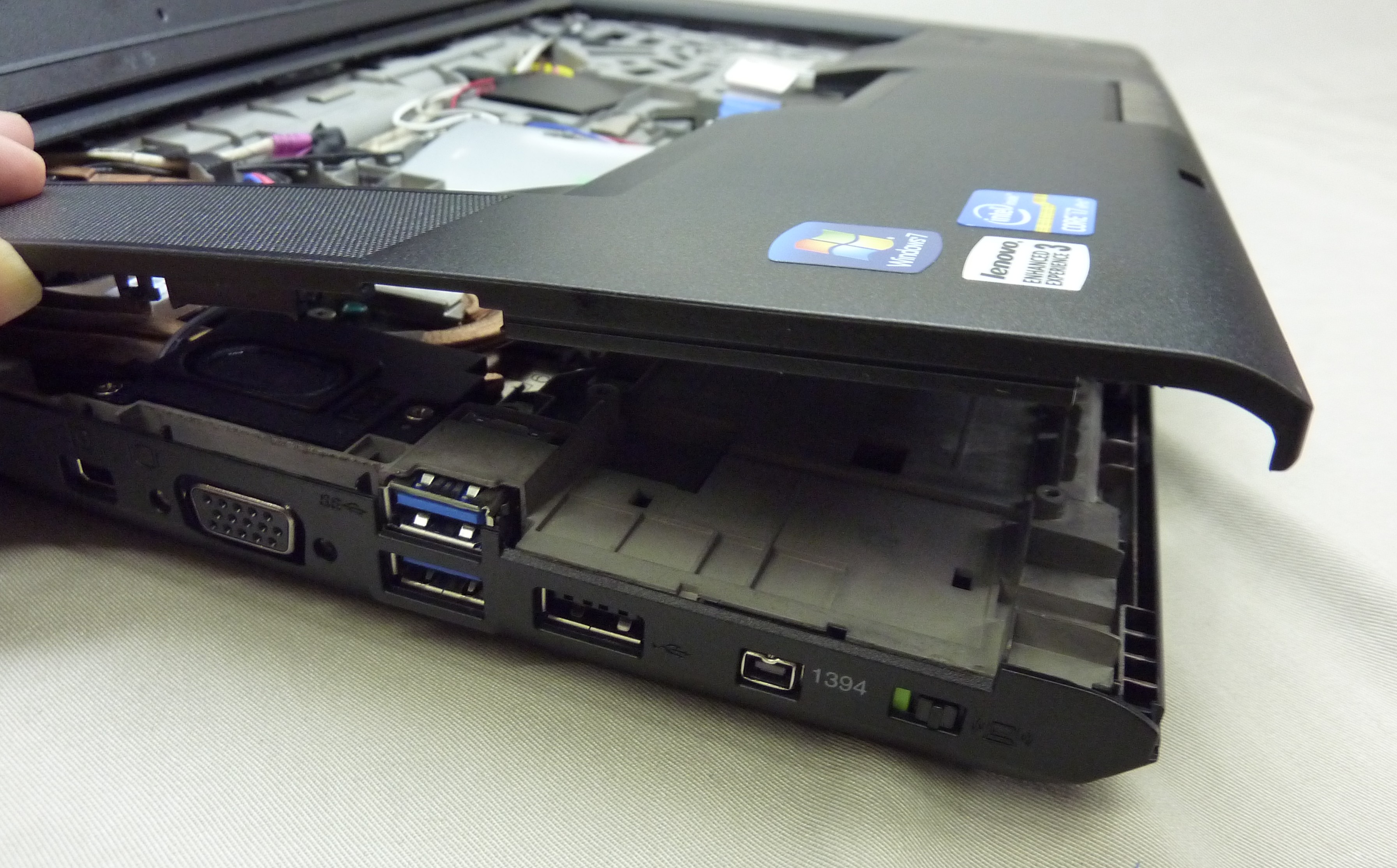

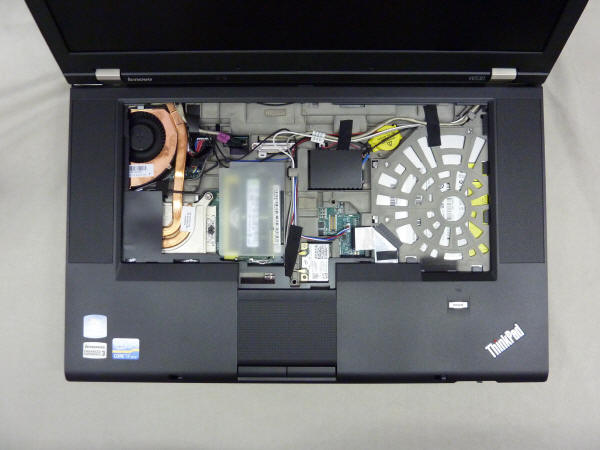

キーボードベゼルを外したところ

WiFiで3本　WWANで2本　スピーカのケーブル4本

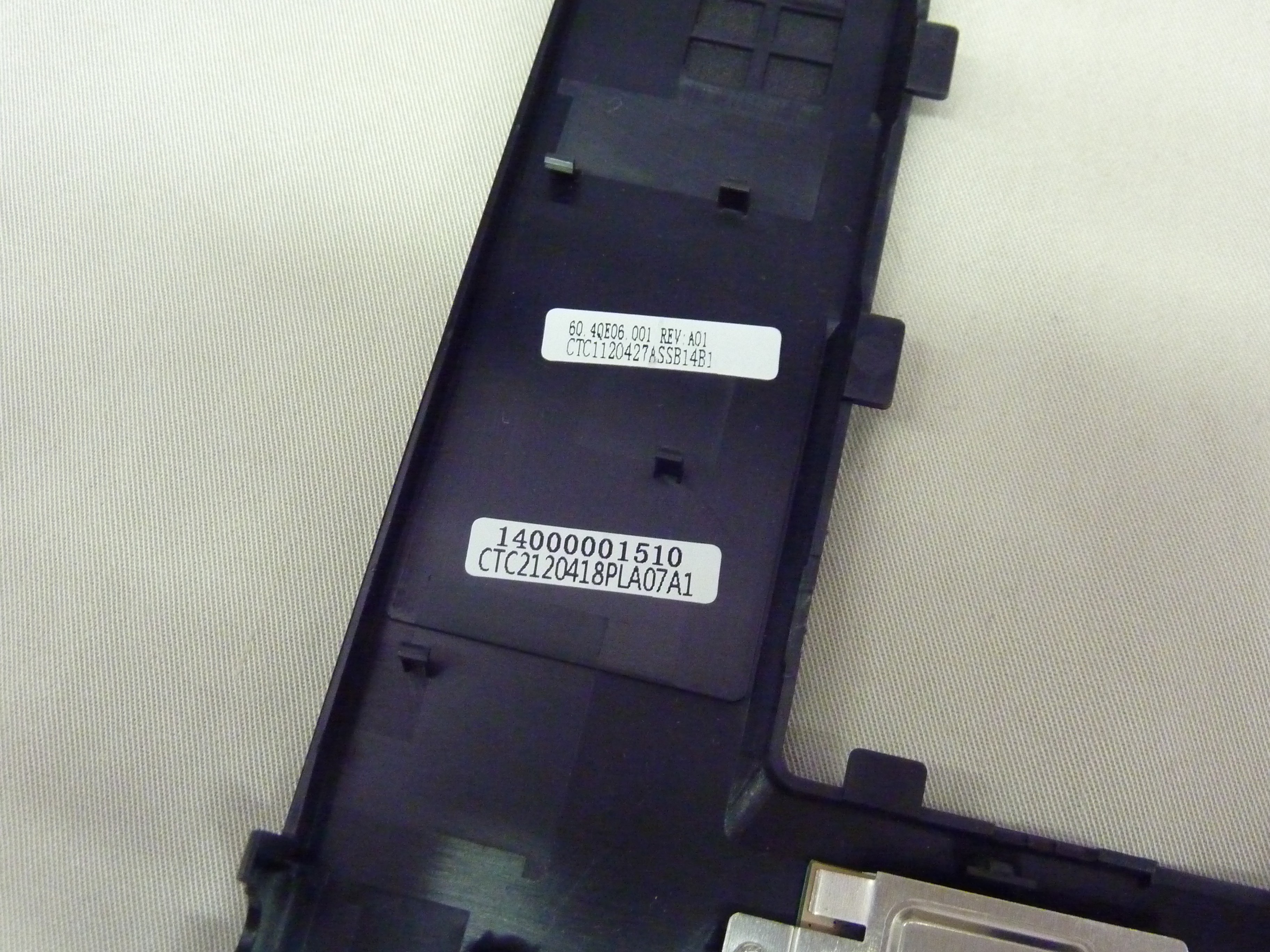

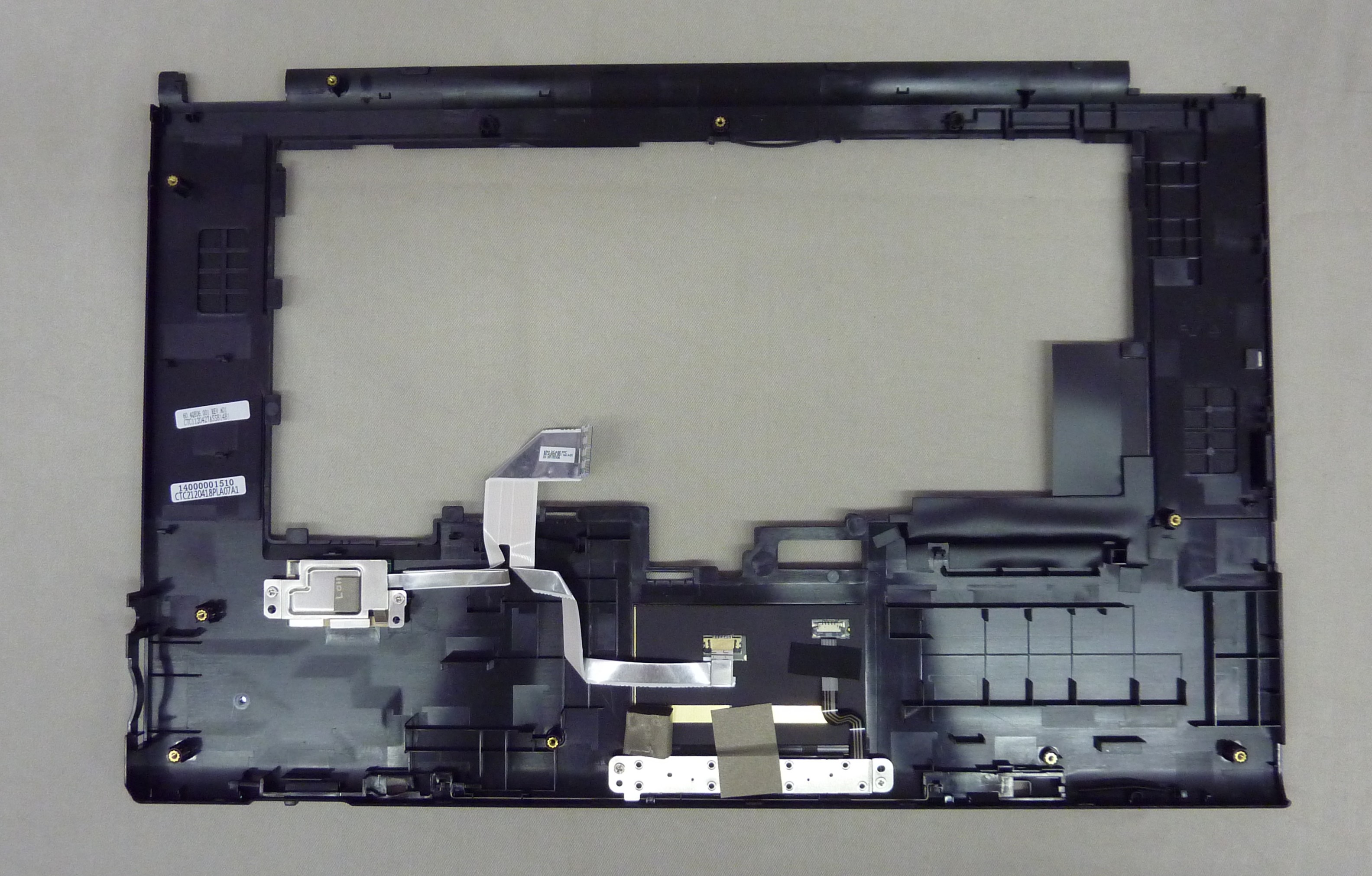

キーボードベゼル

キーボードベゼル　サービスショット

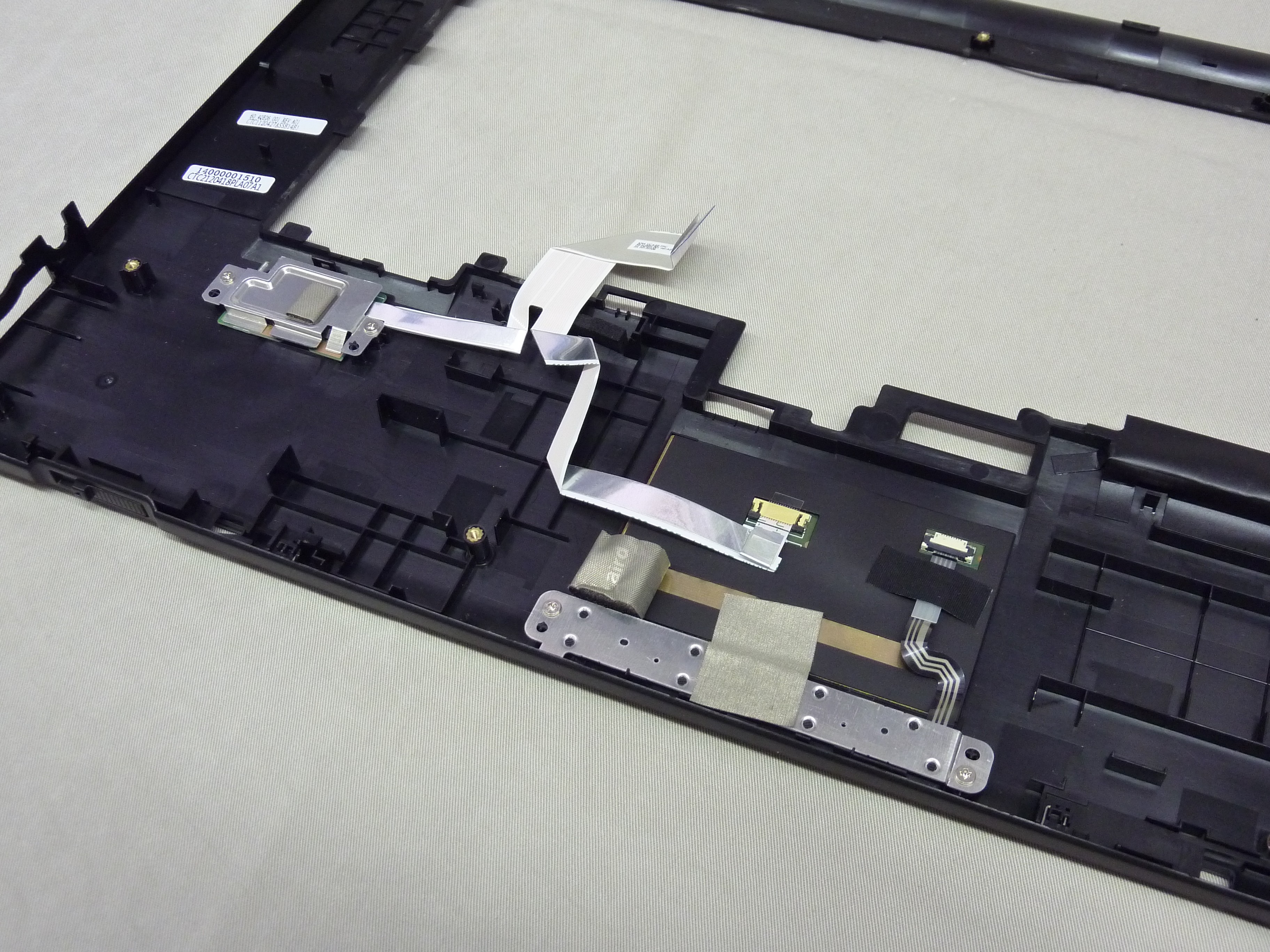

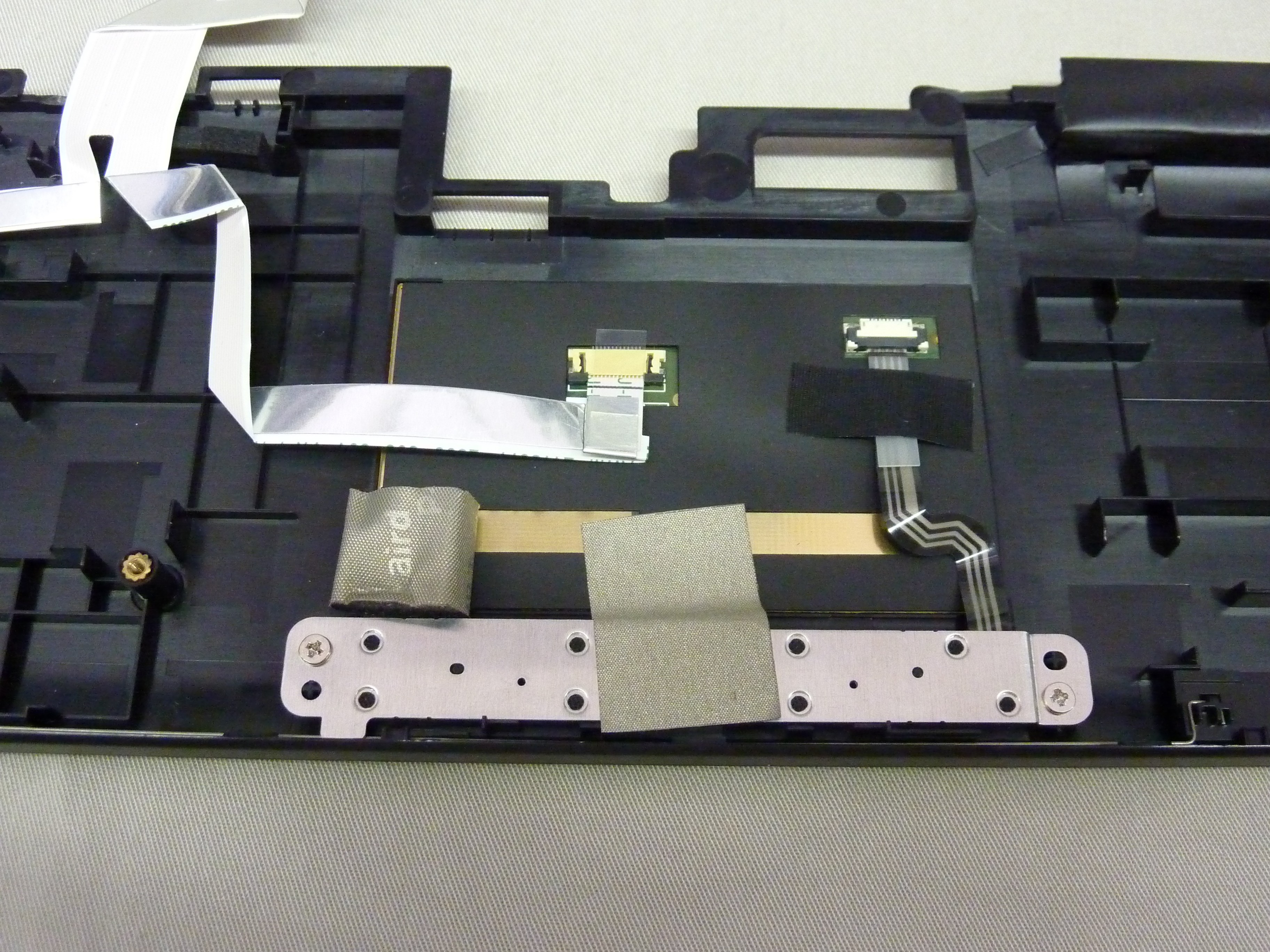

指紋認証とタッチパッド

タッチパッド近傍

ずいぶんシンプルに仕上がっています。

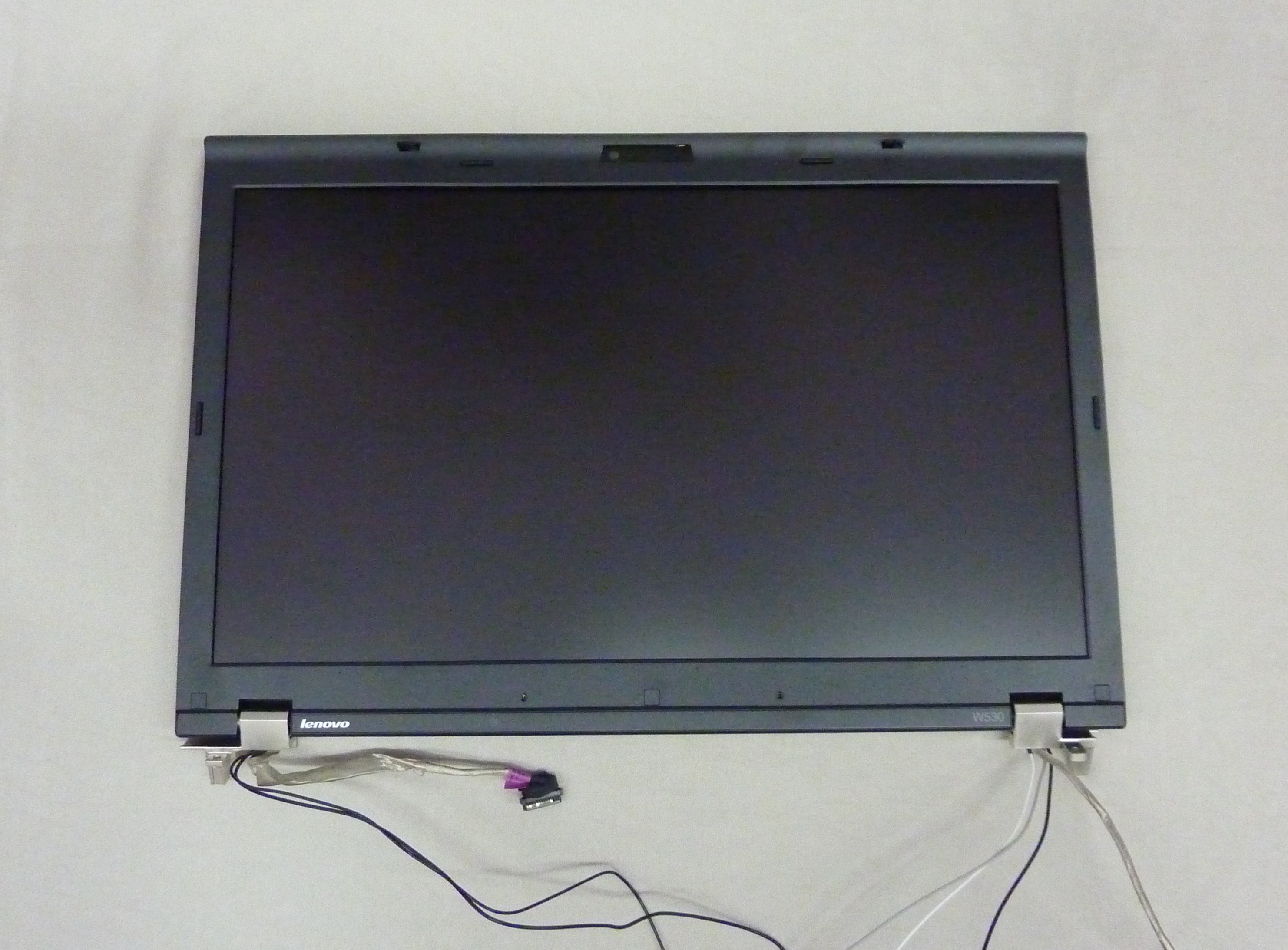

LCD

・LED バックライト付 15.6型HD+

　TFT液晶 (1,600×900ドット、1,677万色)、光沢なし

・このW530は最下位機種ですがLCDは1,600×900ドットと良好

　上位機種は1920×1020ドットも選べる

　ノートでも縦900ドットはないと使い物にならない。

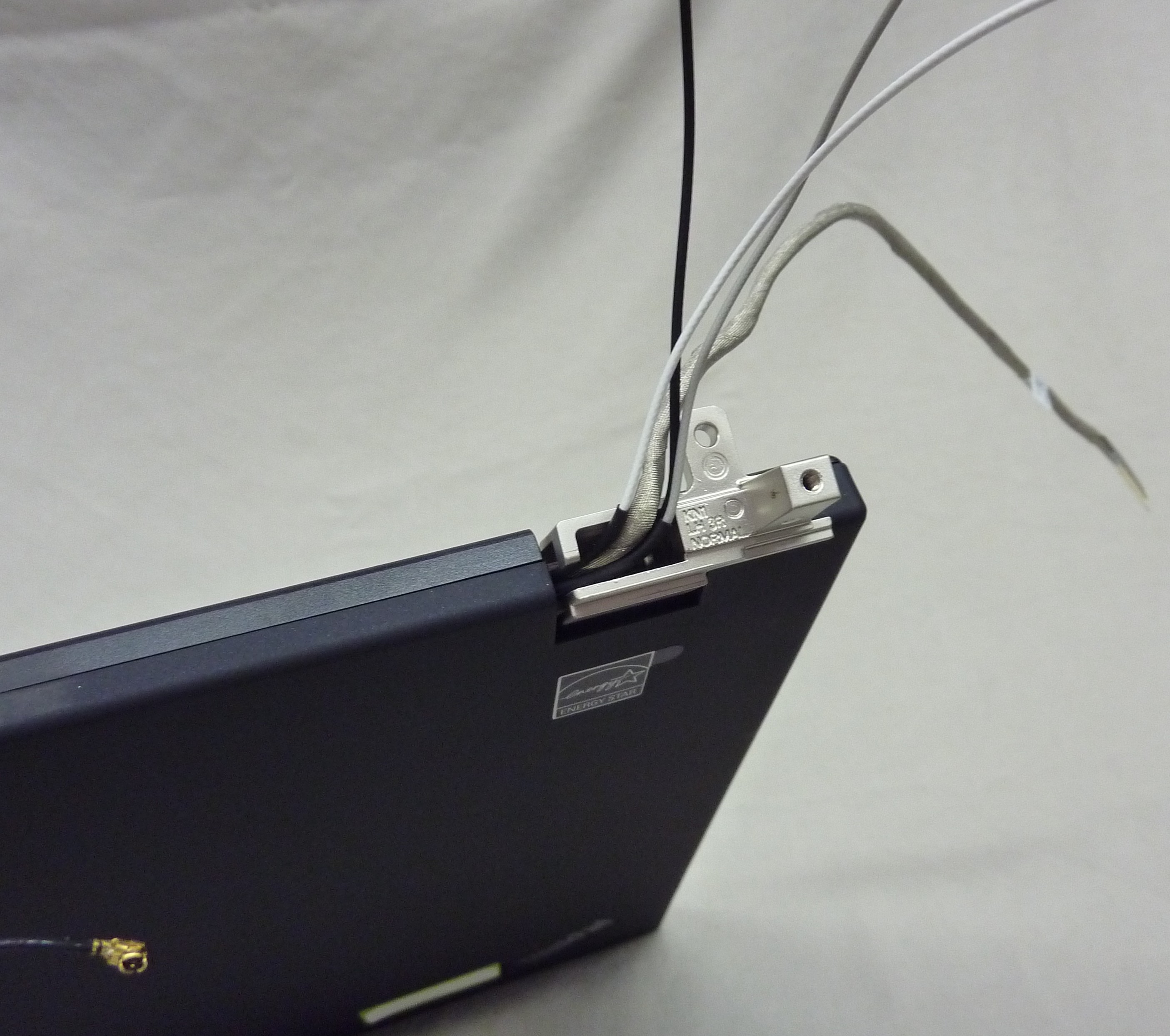

ヒンジとアンテナ線類

店長の好きな　スピーカ

スピーカは箱（エンクロージャー）が大事なんです。

箱にスピーカが入れてありバスレフ方式を採用

（少しでも低音を出せるようになる、他にも様々な方式はあります）

歴代のThinkPadの多くはバスレフ方式を採用している

個人的にはThinkPadA30/A31が一番良い音を出しています。

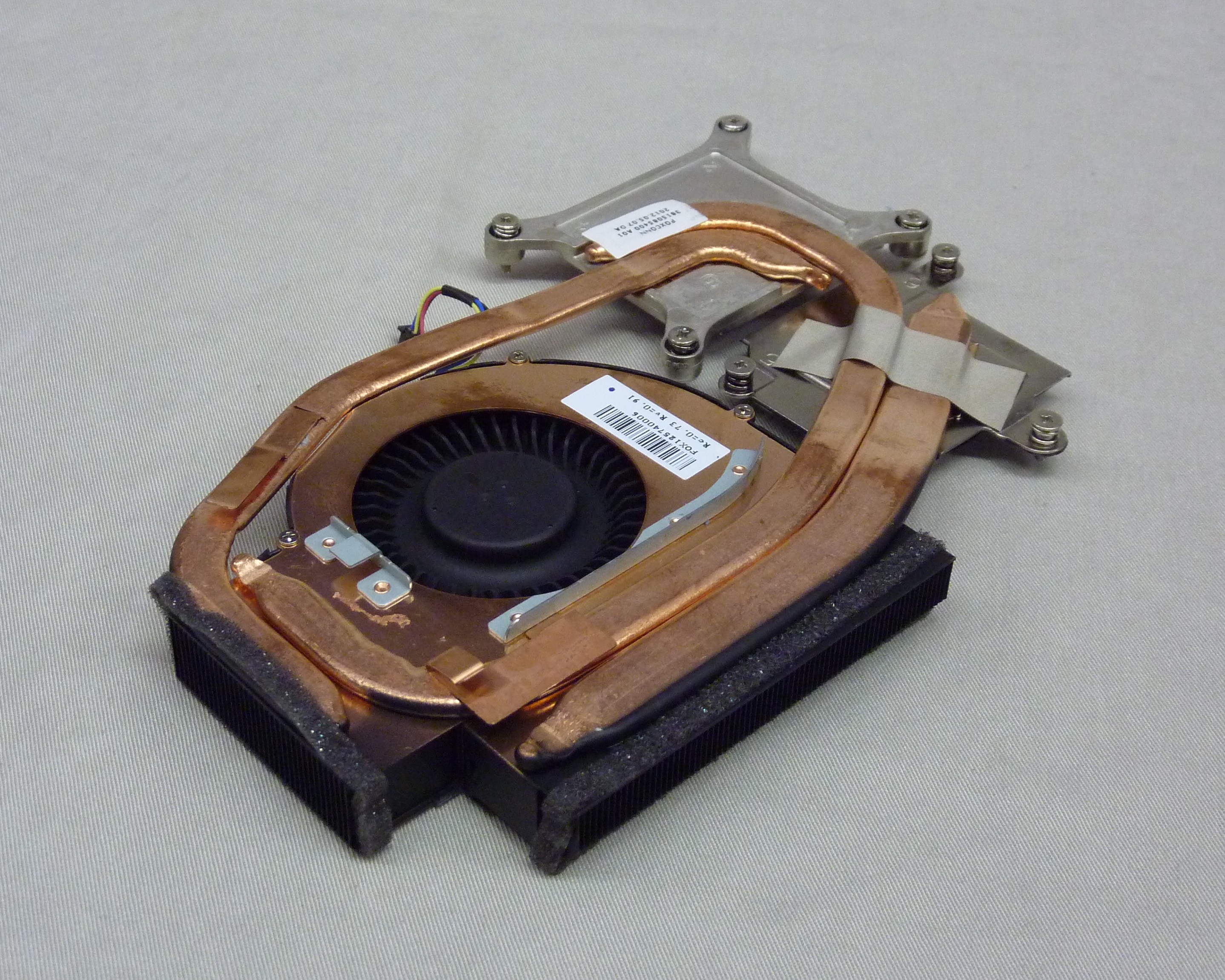

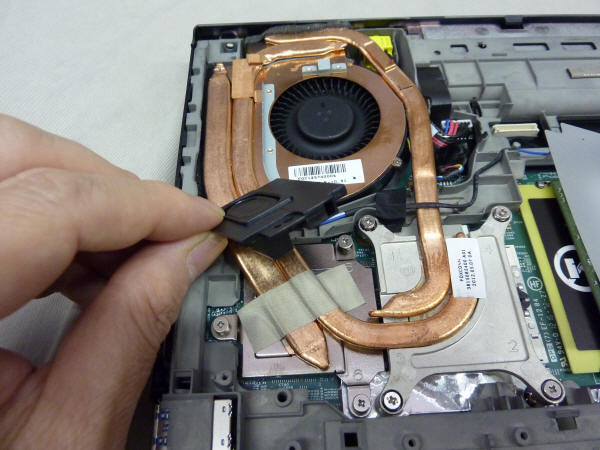

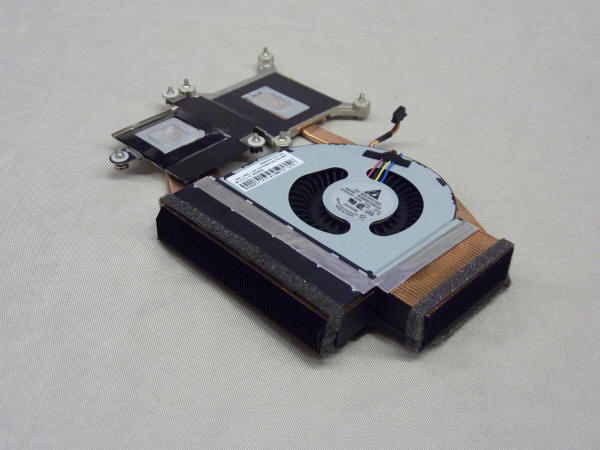

CPUFAN

第6世代フクロウファン

ファンの数を増やし冷却効率を高めている

CPUとグラフィックチップを冷やす

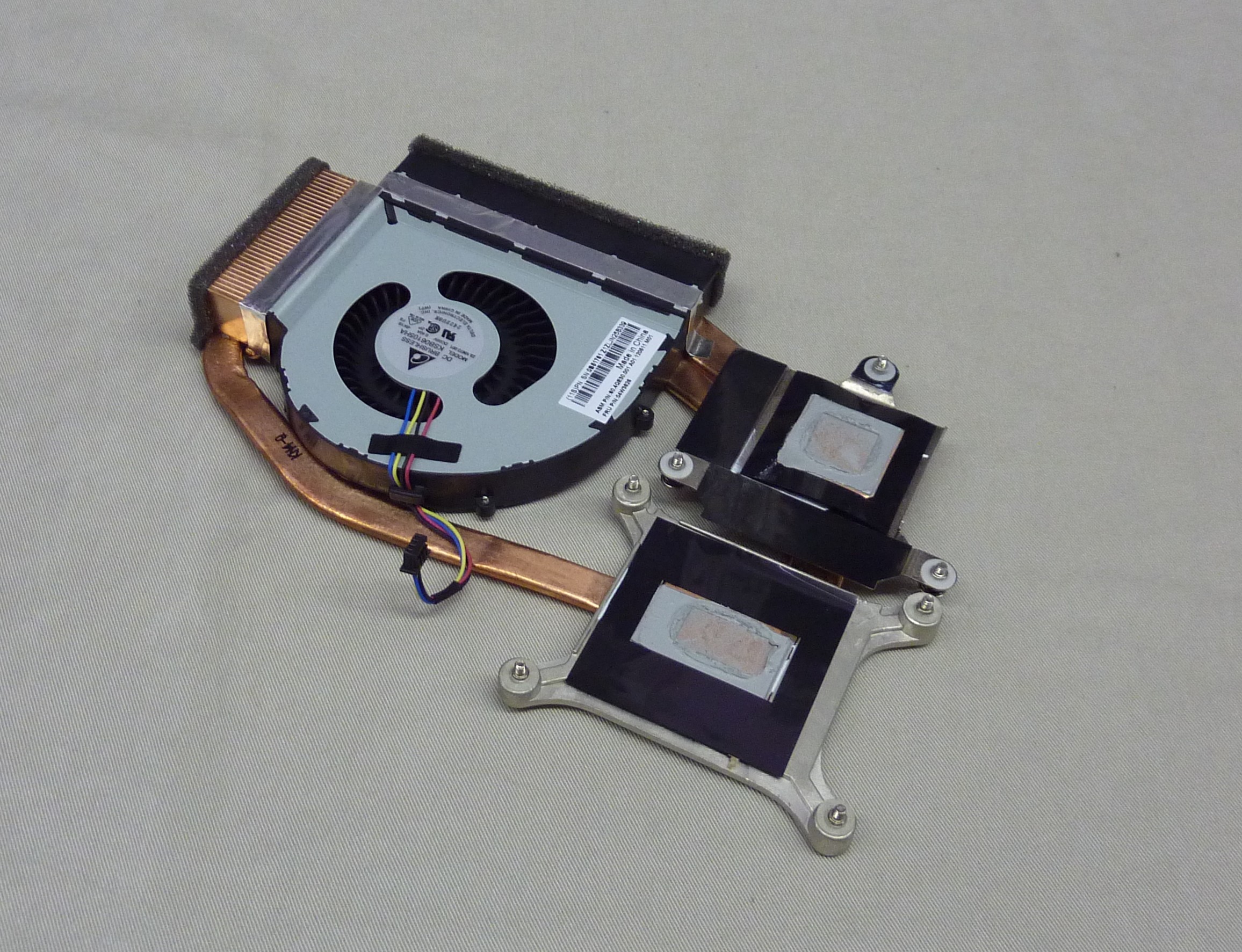

CPUFAN

FOXCONNのデカルがありました

CPUファンに限らず

昔からThinkPadのシステムボードなどFOXCONN製が多い

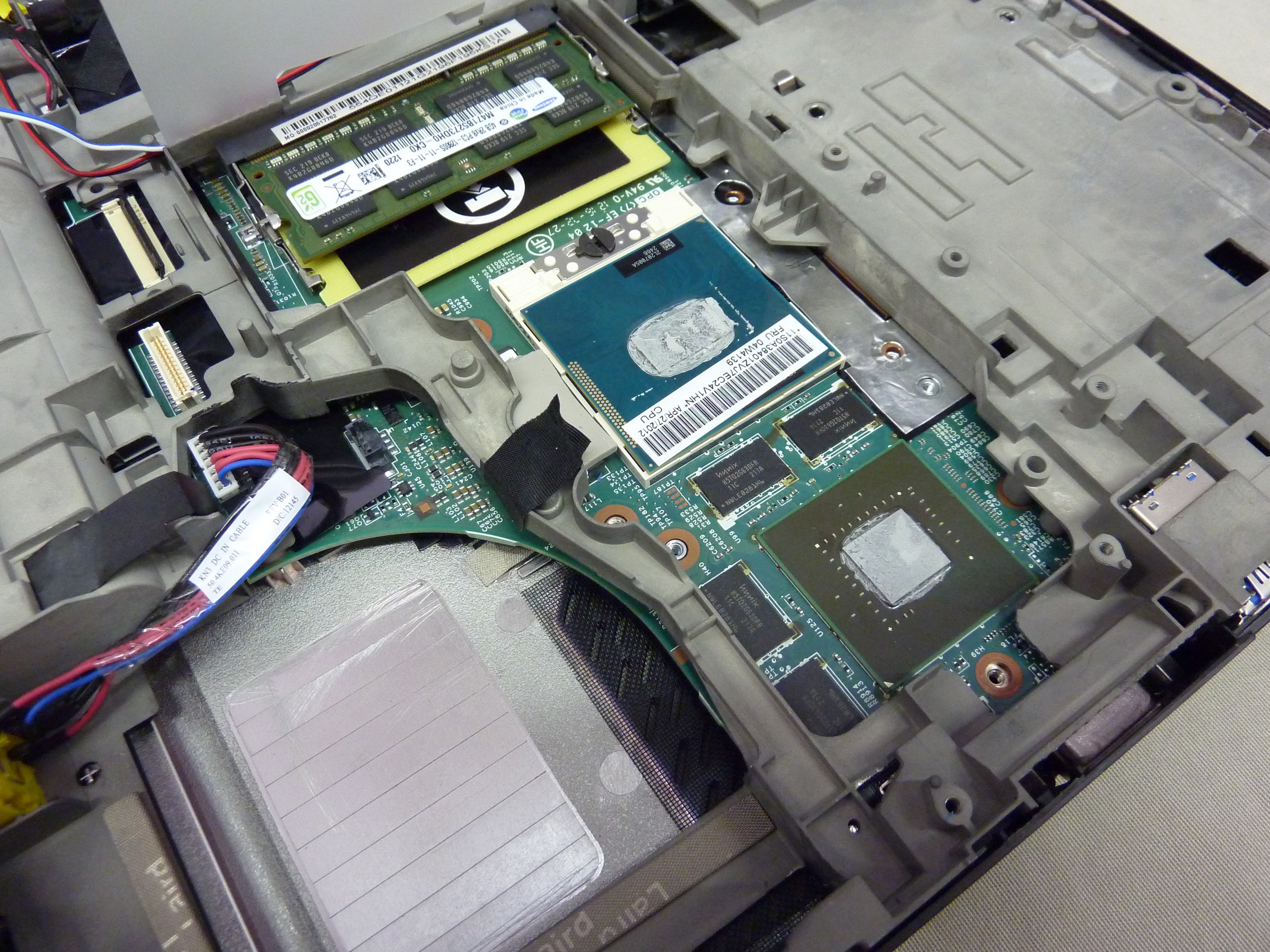

CPUとグラフィックチップ

バックアップバッテリは奥の方へ移動

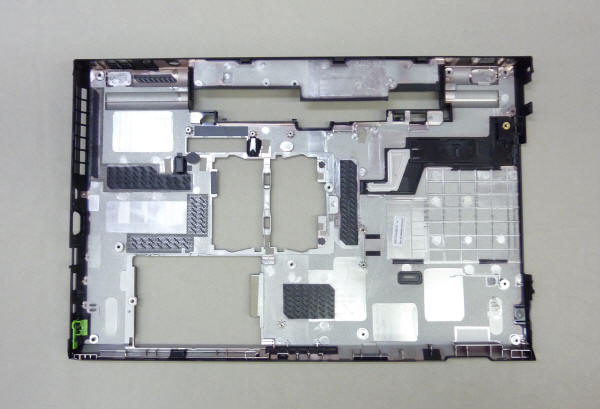

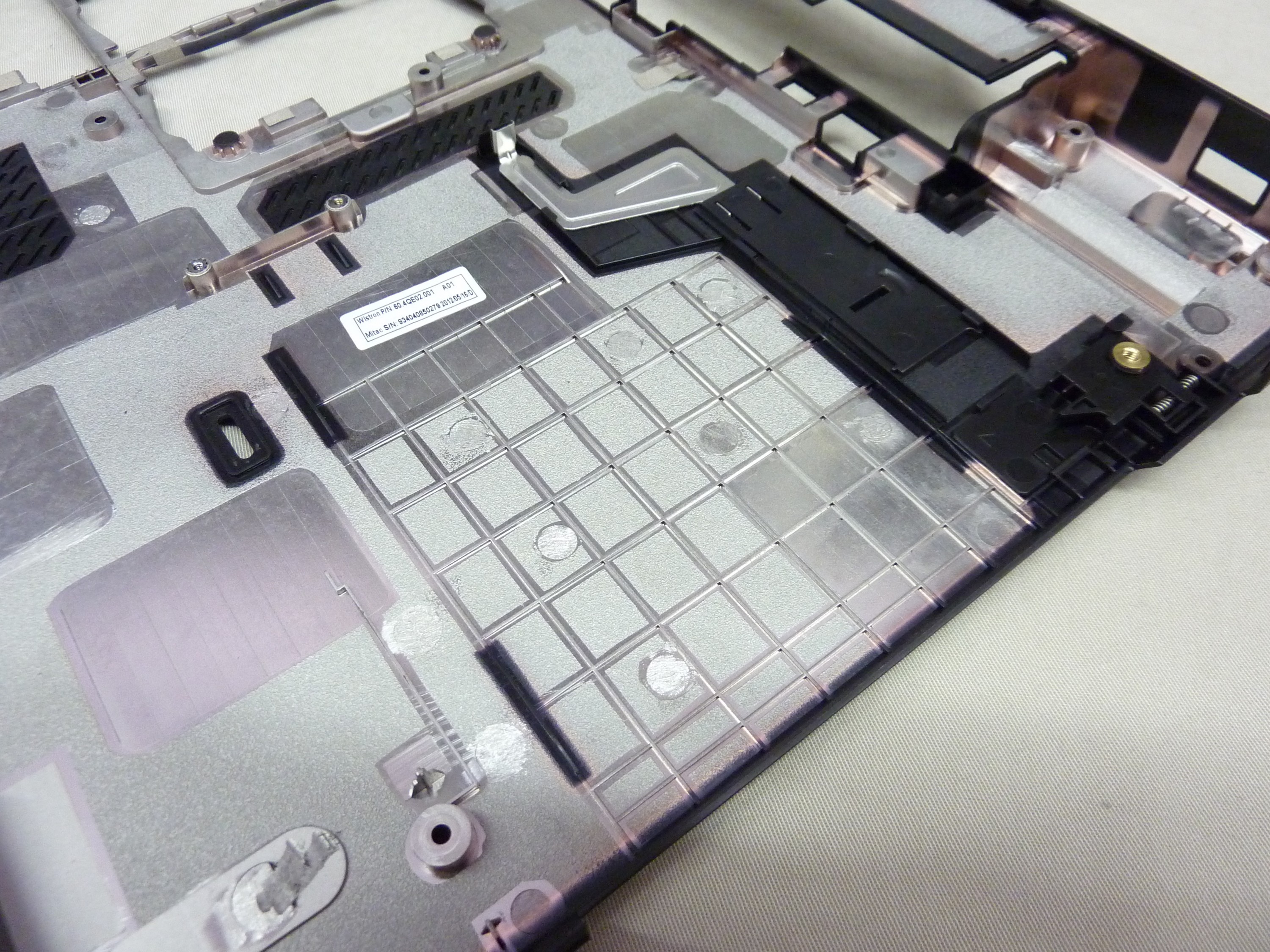

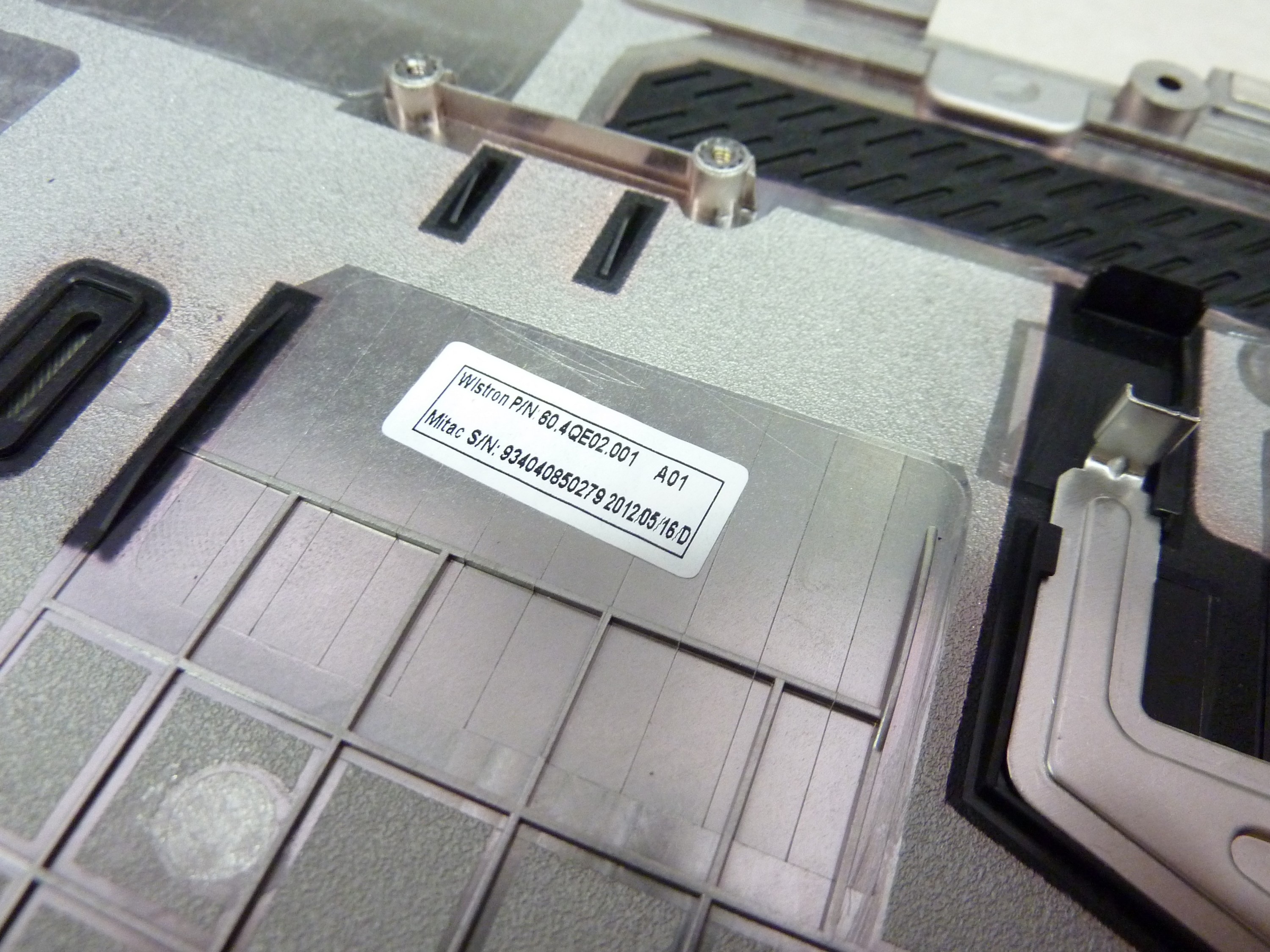

ボトムケース

ロールゲージ+ボトムケースをネジ止めして強度を確保するデザイン

電磁波を放射しないようにシールドの塗装がしてあります

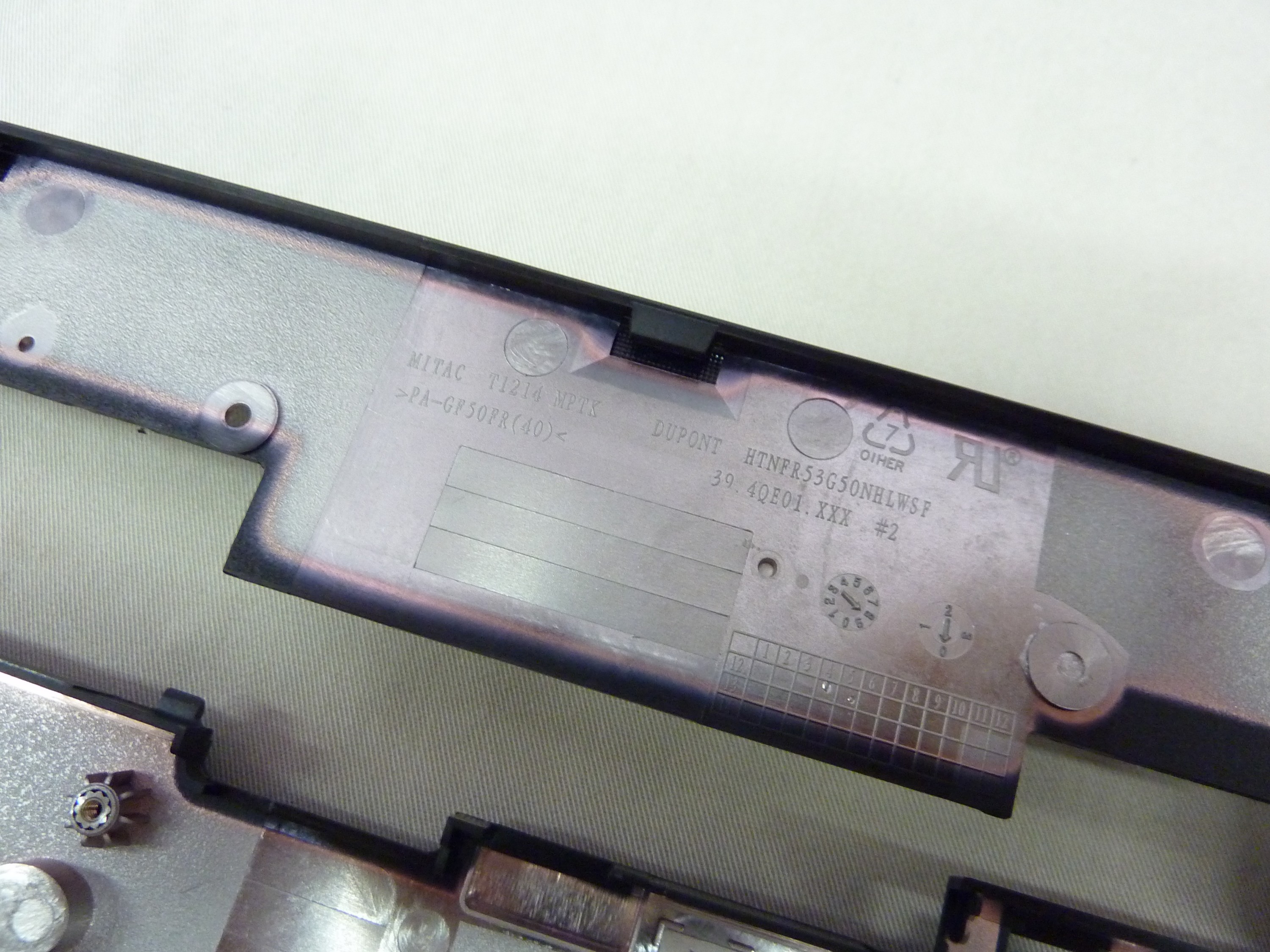

マテリアルは　PA-GF50FR（40）　

すみません、、どんな材質か私には判りませんでした。

若干リブが作ってある

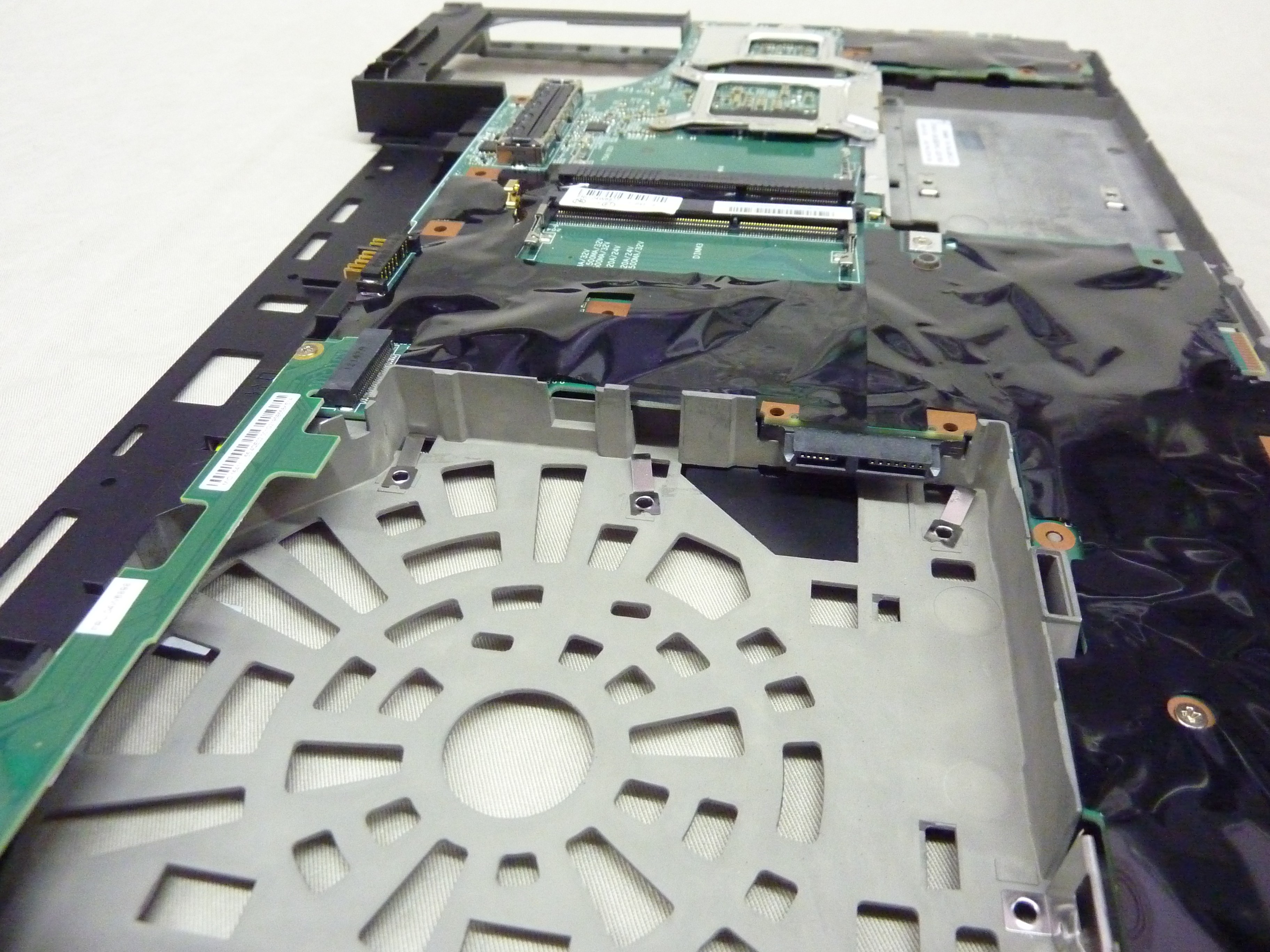

ウルトラベイ・エンハンスドの収まるところ　

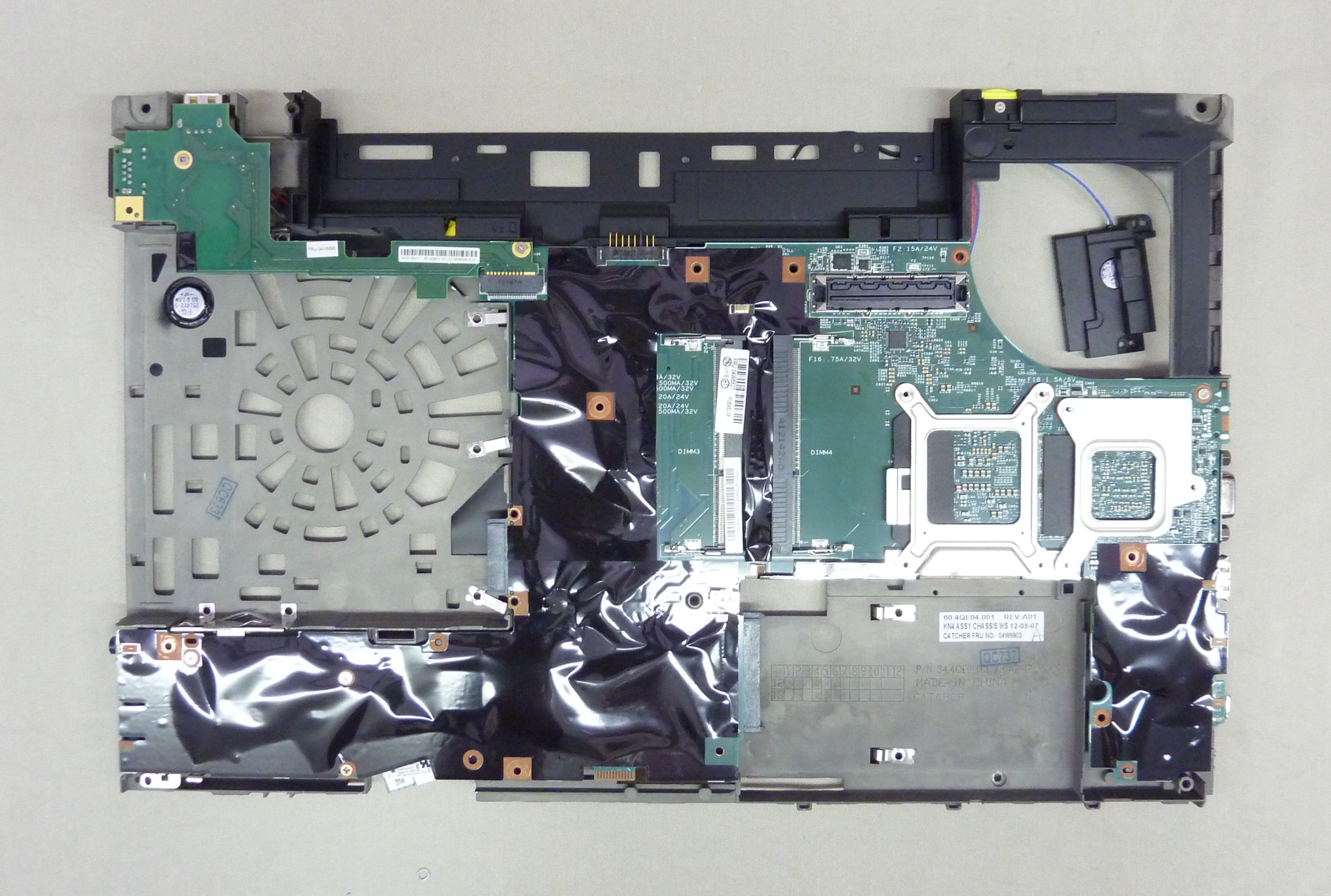

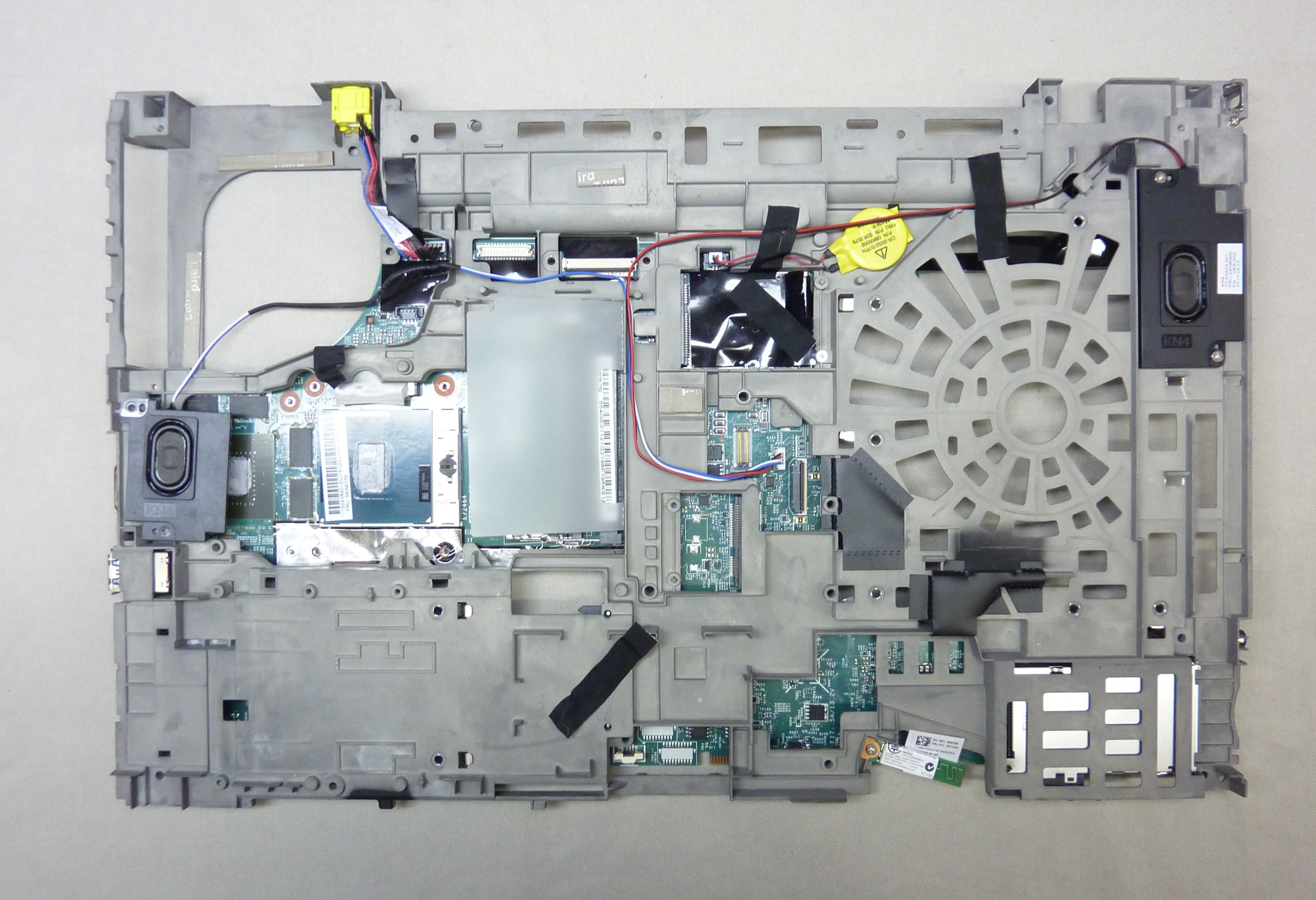

システムボード+ロールゲージの骨組み表

システムボード+ロールゲージの骨組み　裏面

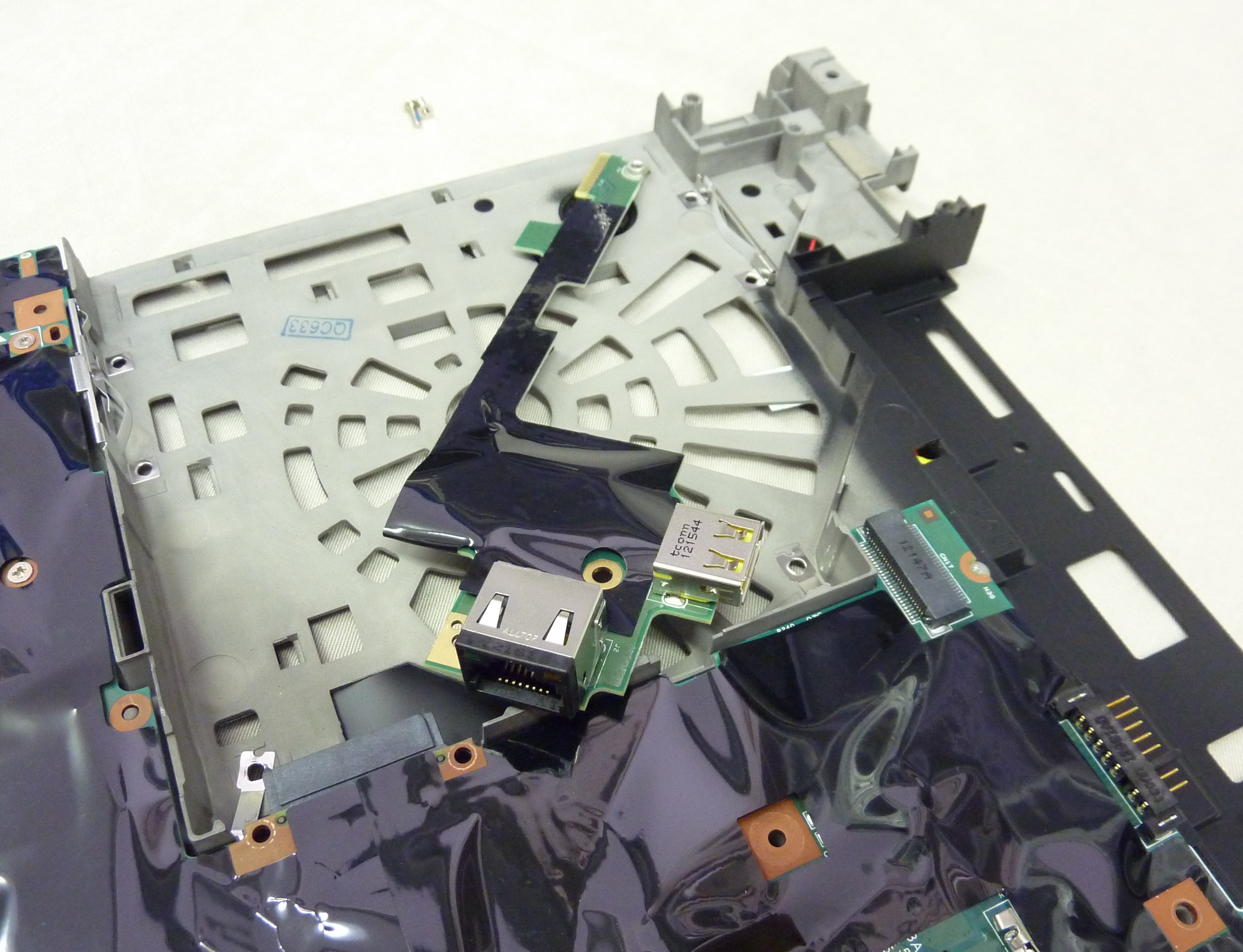

Powered USB2.0×1とイーサコネクタは別基板

　

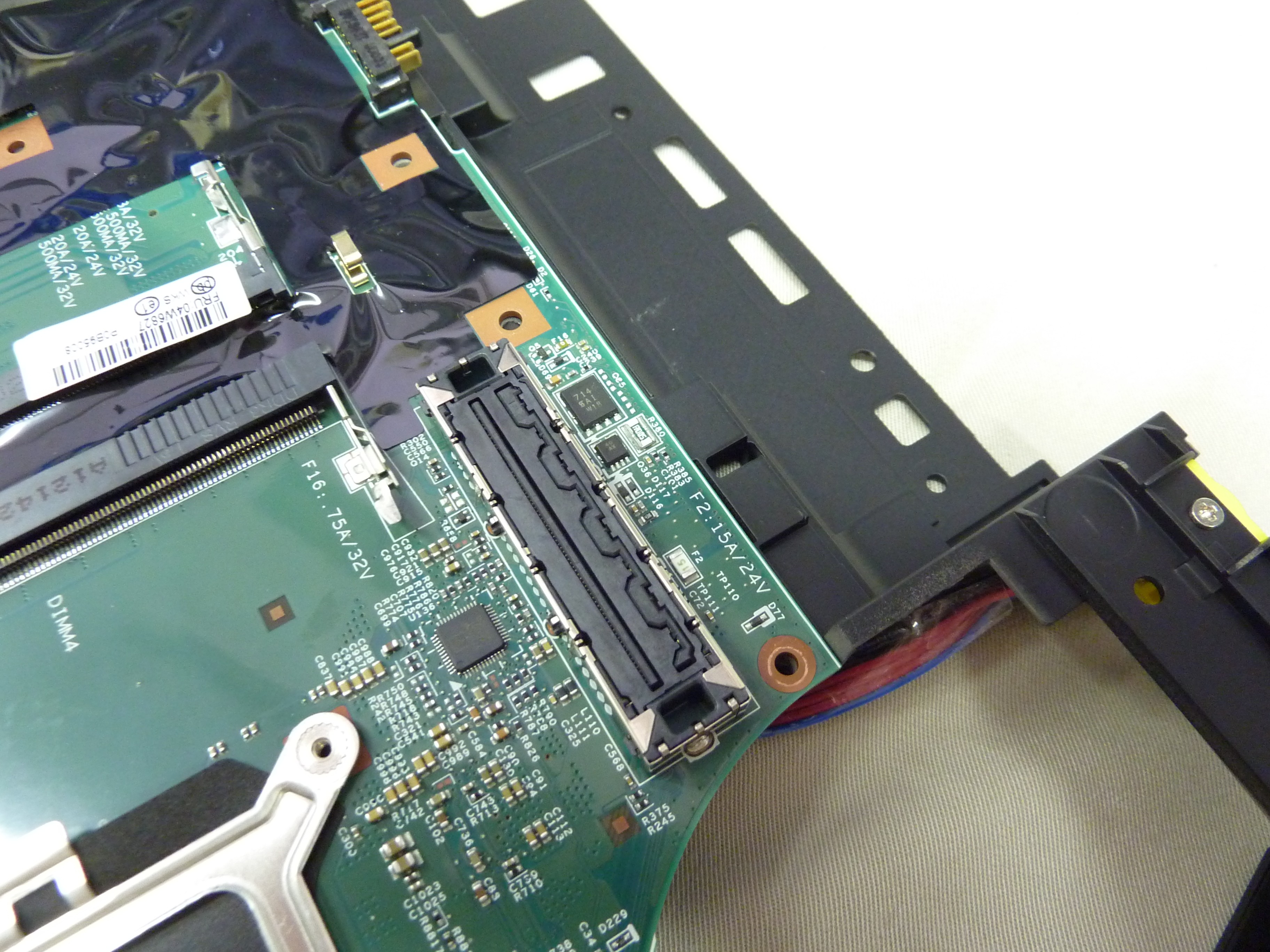

ドッキング・コネクター部とヒューズ等

純正のACアダプタを使用していれば

ThinkPadのヒューズはまず切れた事はありません。

（ThinkPad235を除く）

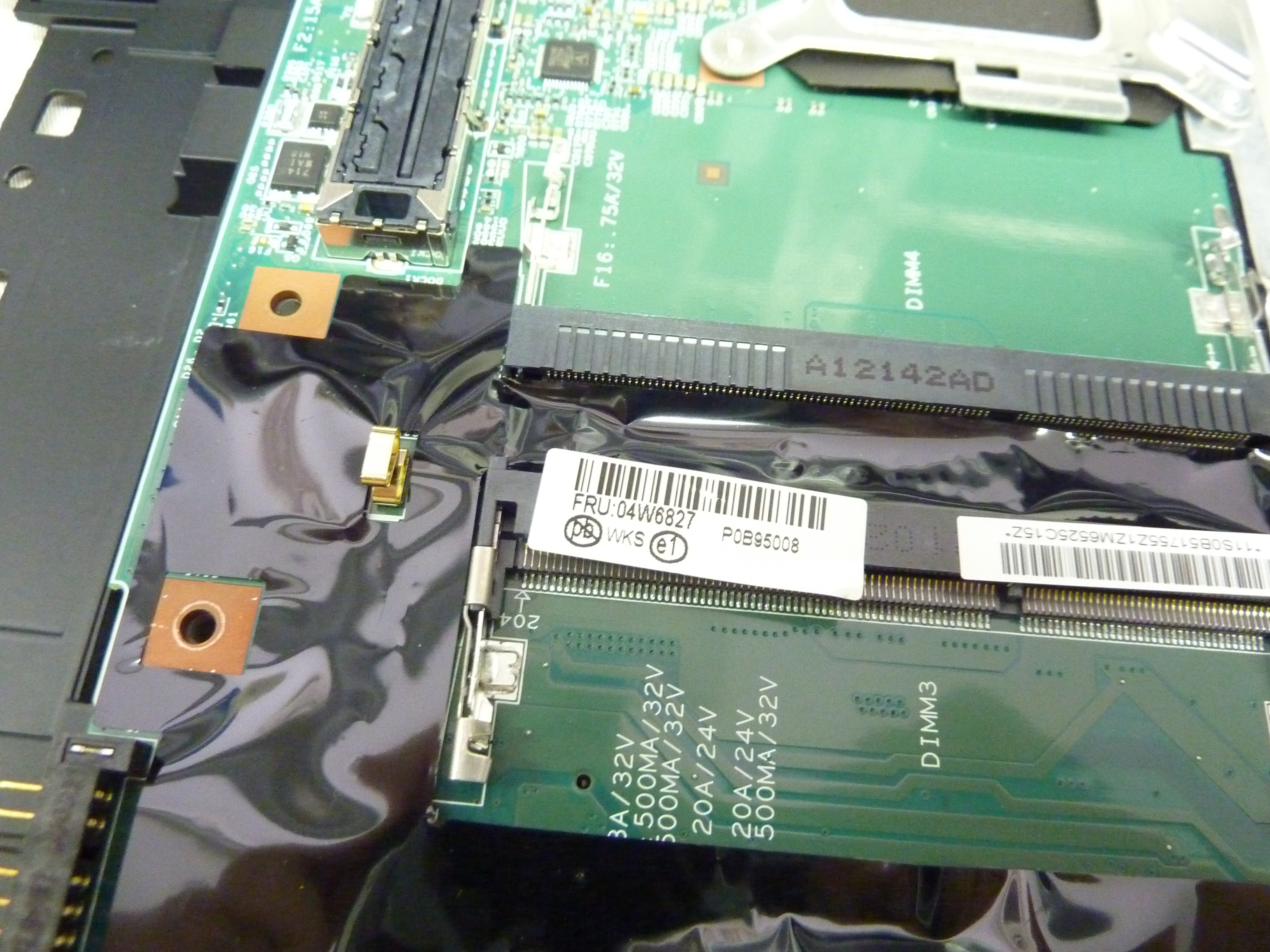

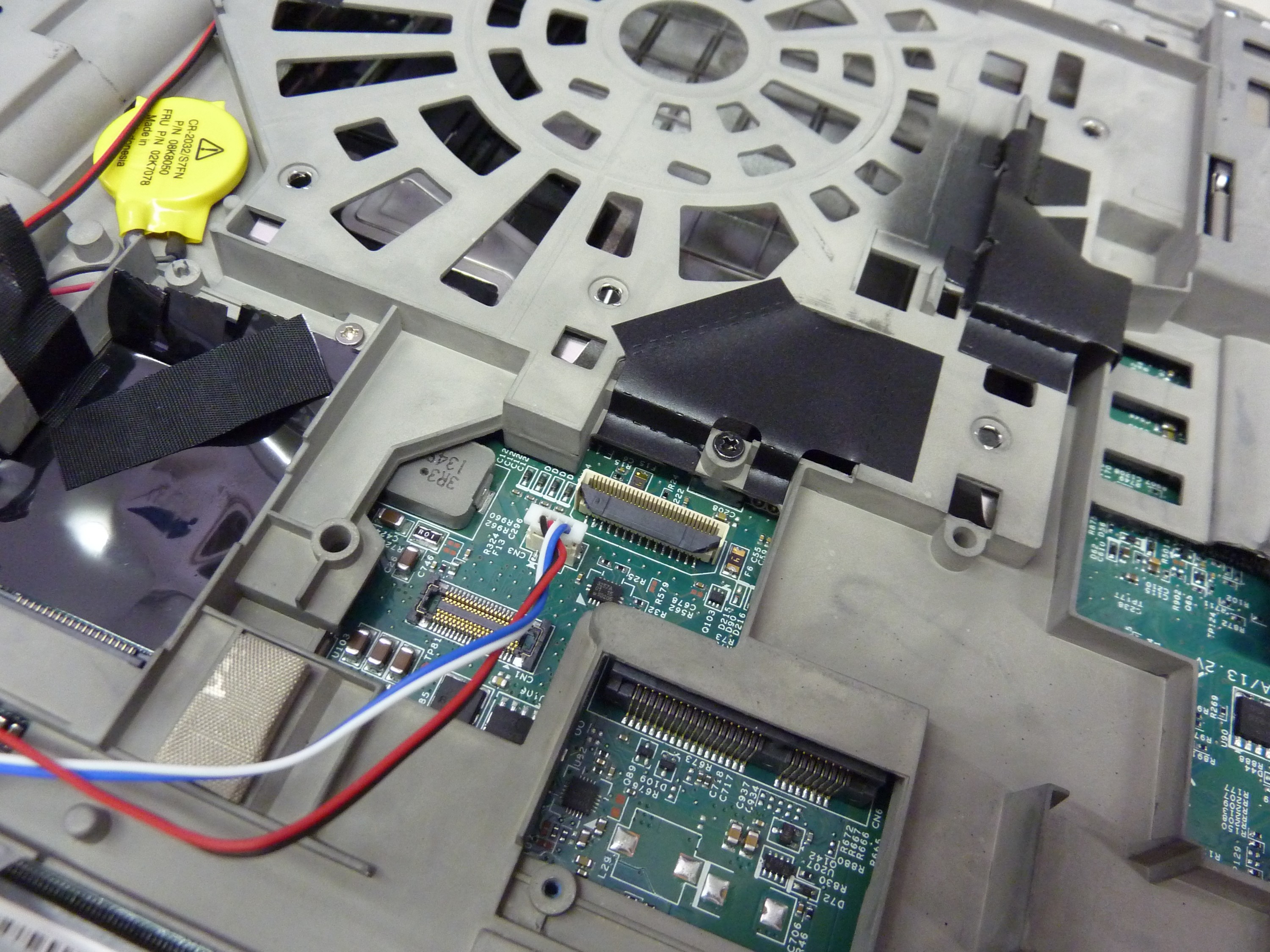

メモリスロット近傍

ウルトラベイ・エンハンスドのコネクタ　

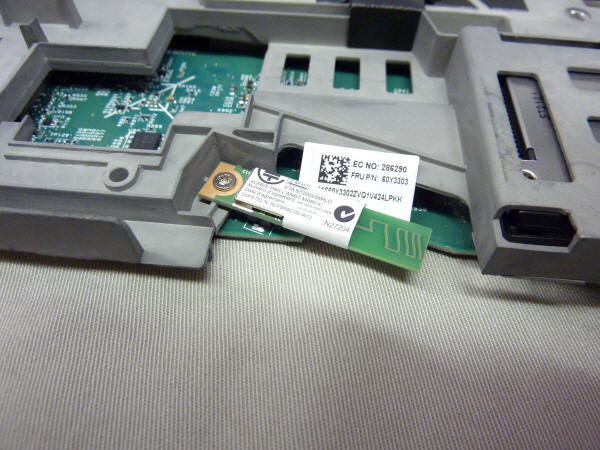

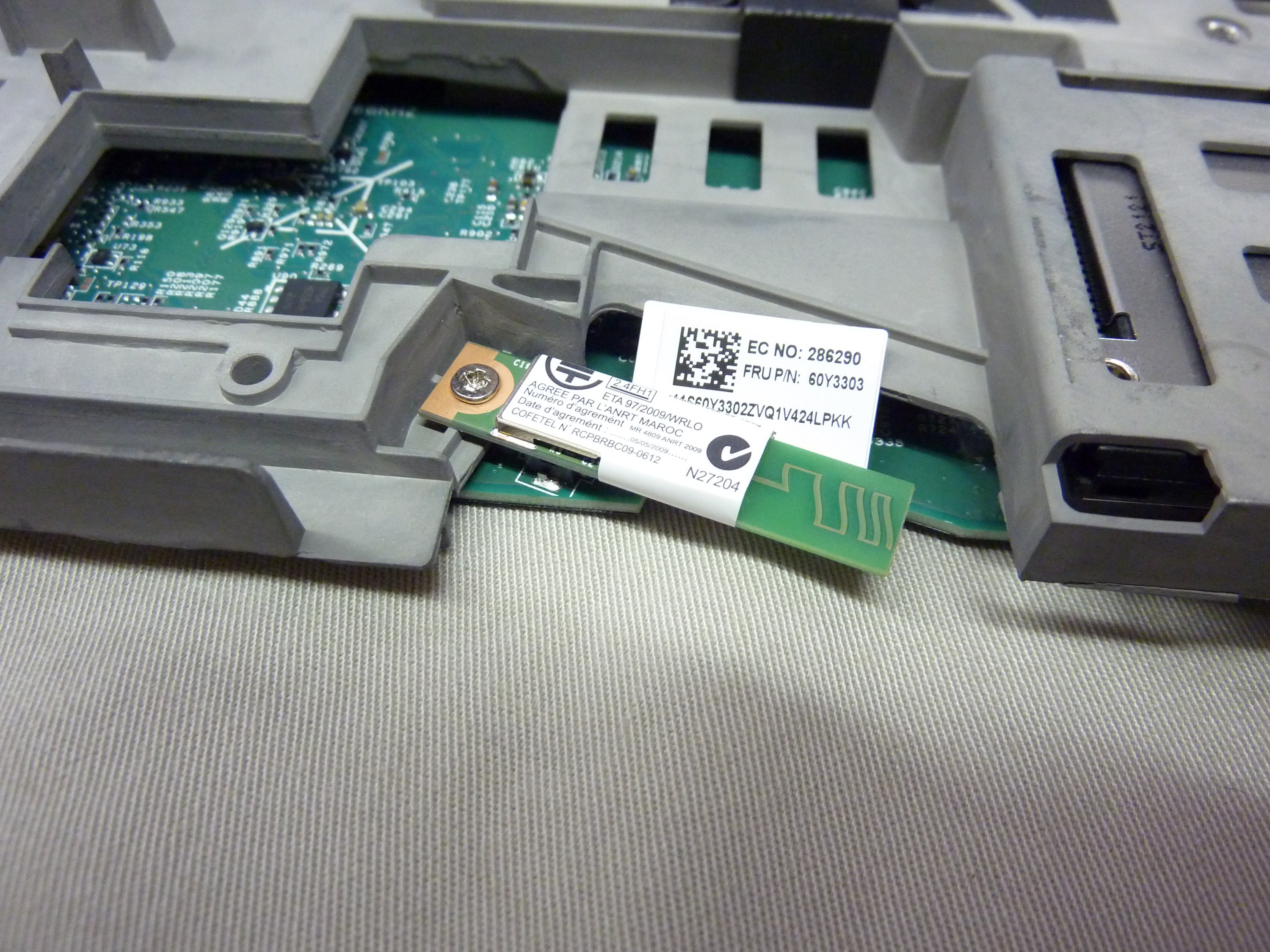

Bluetooth（ブルートゥース） 4.0

電波の飛びやすいように空間が作ってあります

マグネシウムのロールゲージ+ボトムケースで堅牢な筐体デザインする

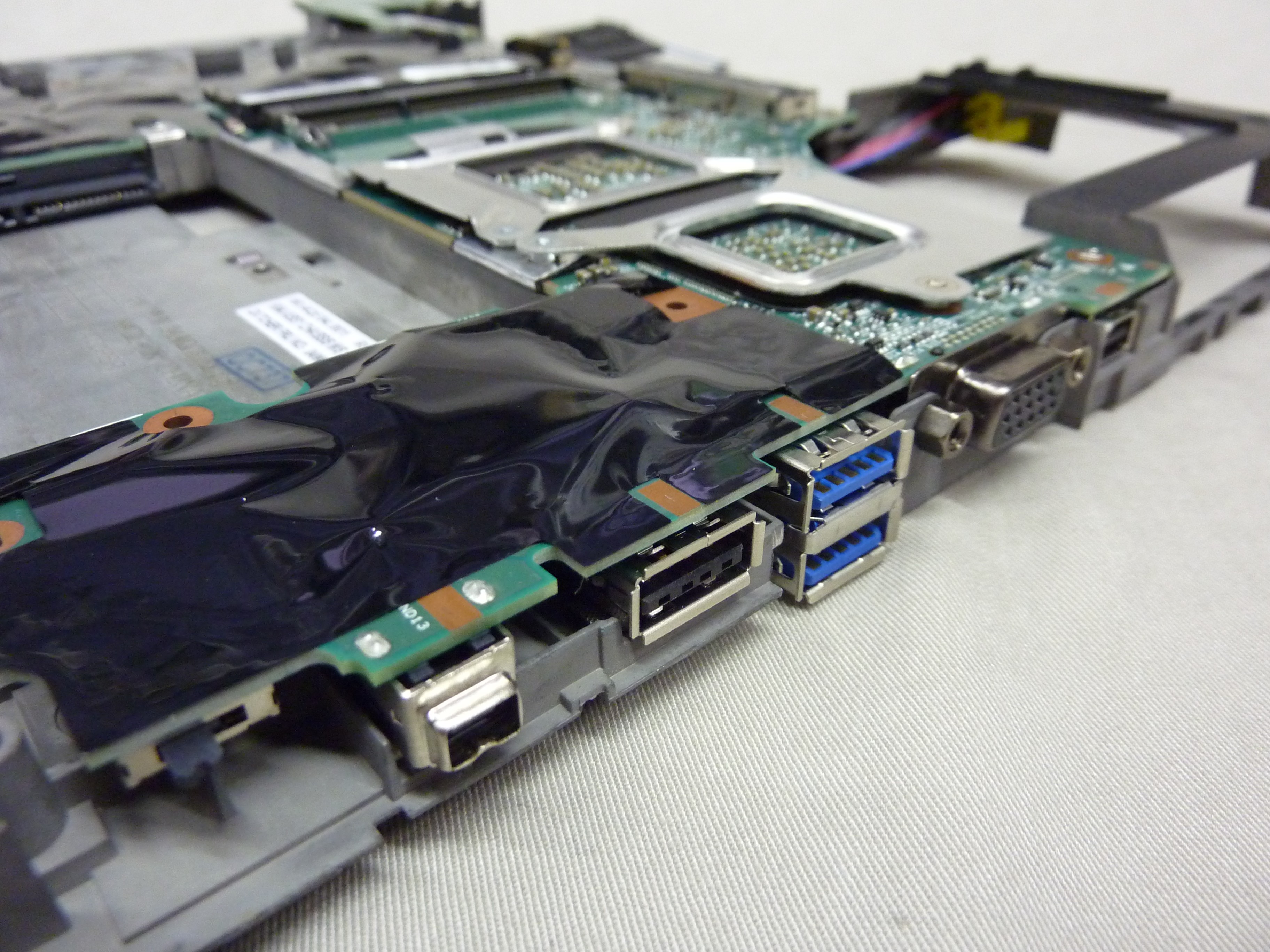

コネクタ類（USB3.0など）

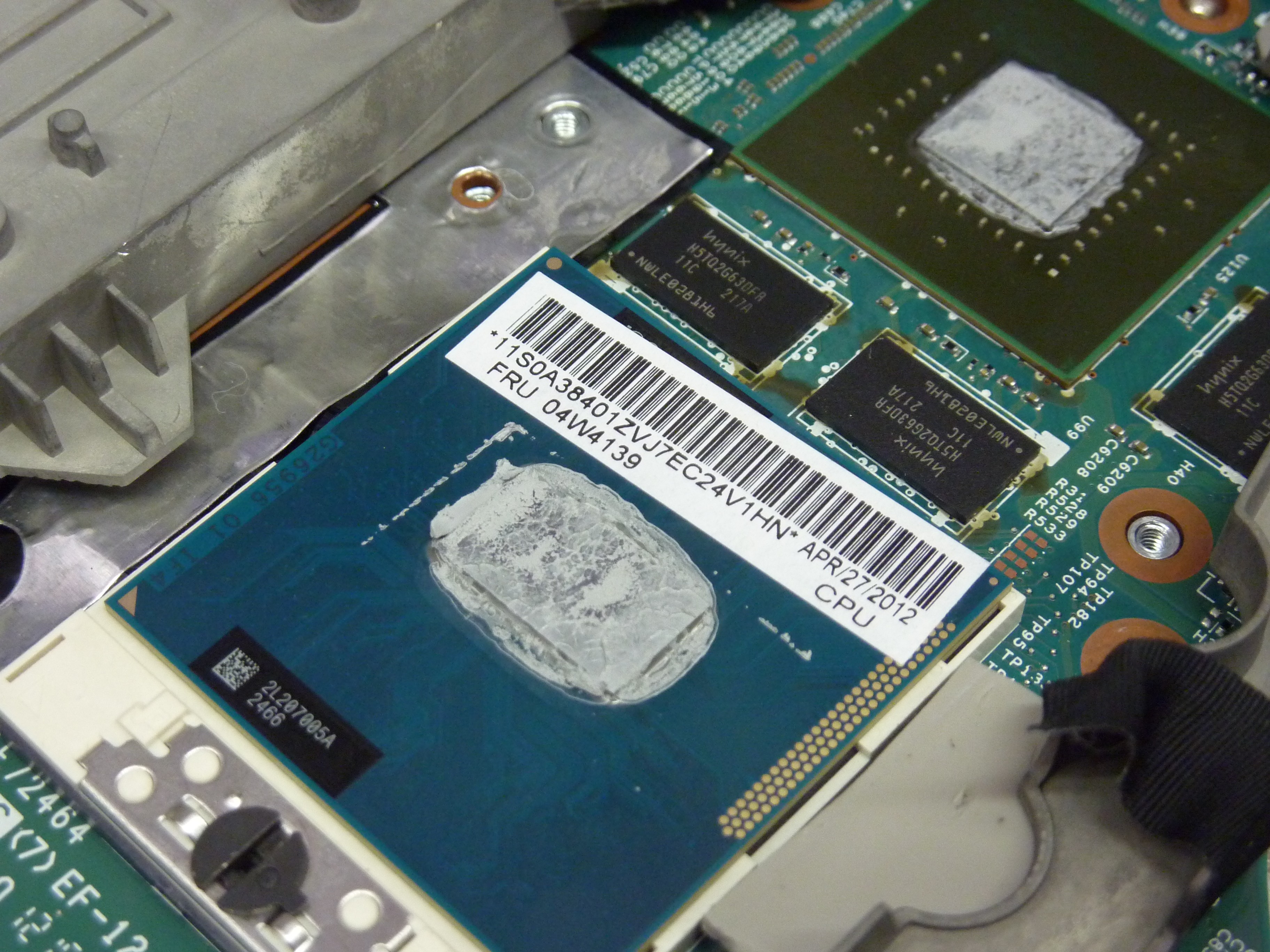

corei7-3520MのCPU

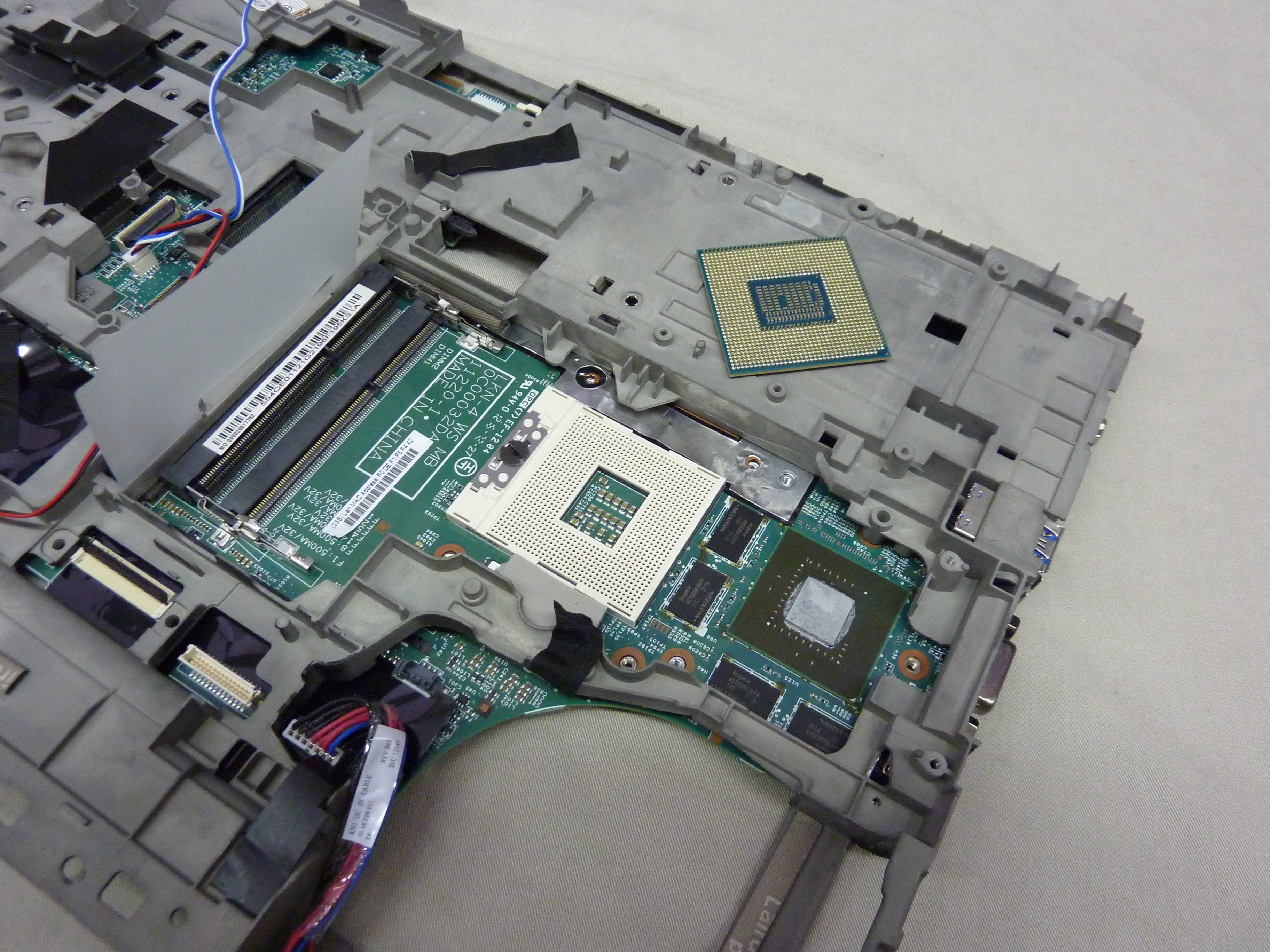

CPUを外したところ

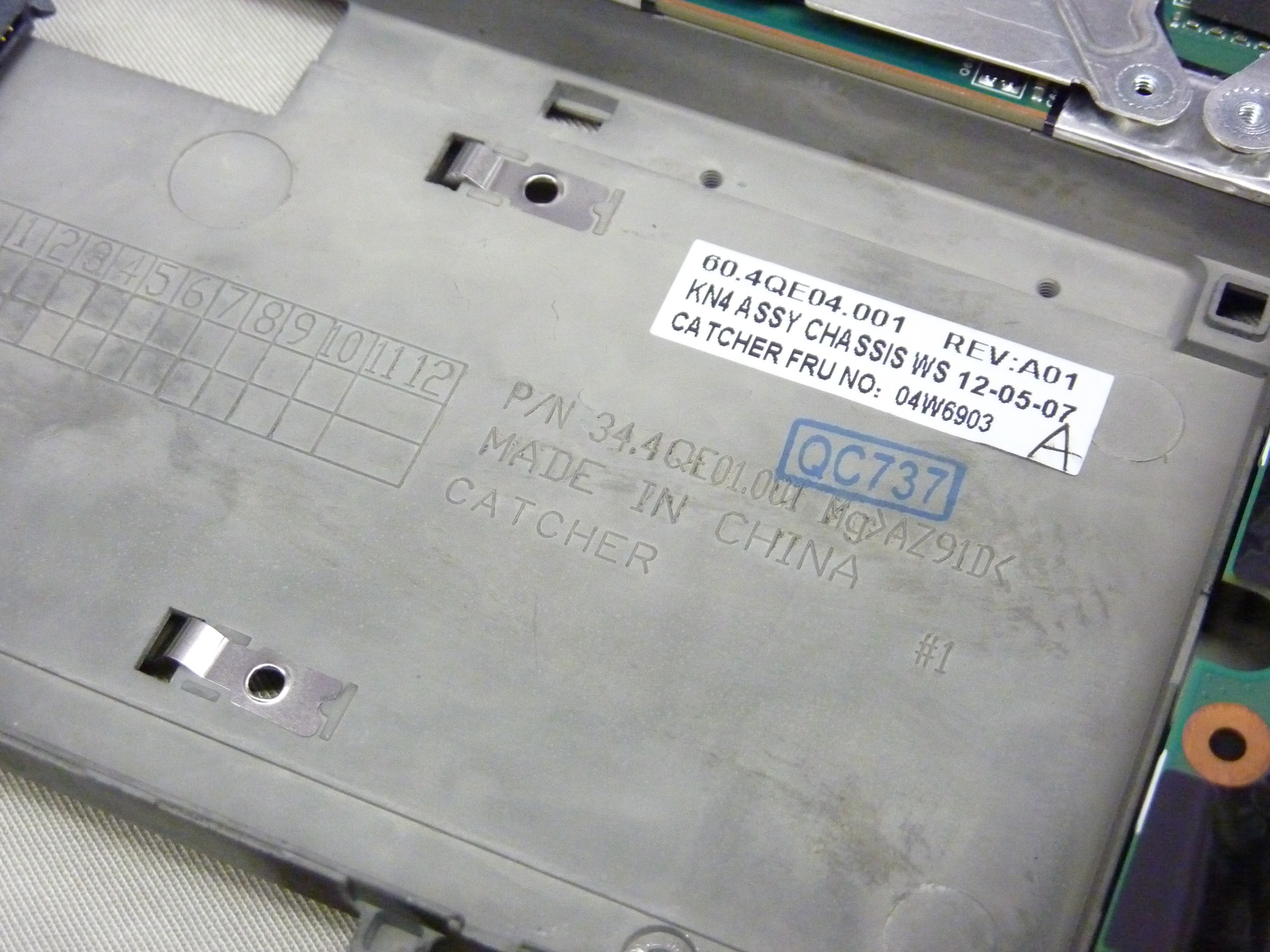

スマートカードリーダーが入るスペース

このモデルはスマートカードリーダーなしモデルなので目隠しになっています

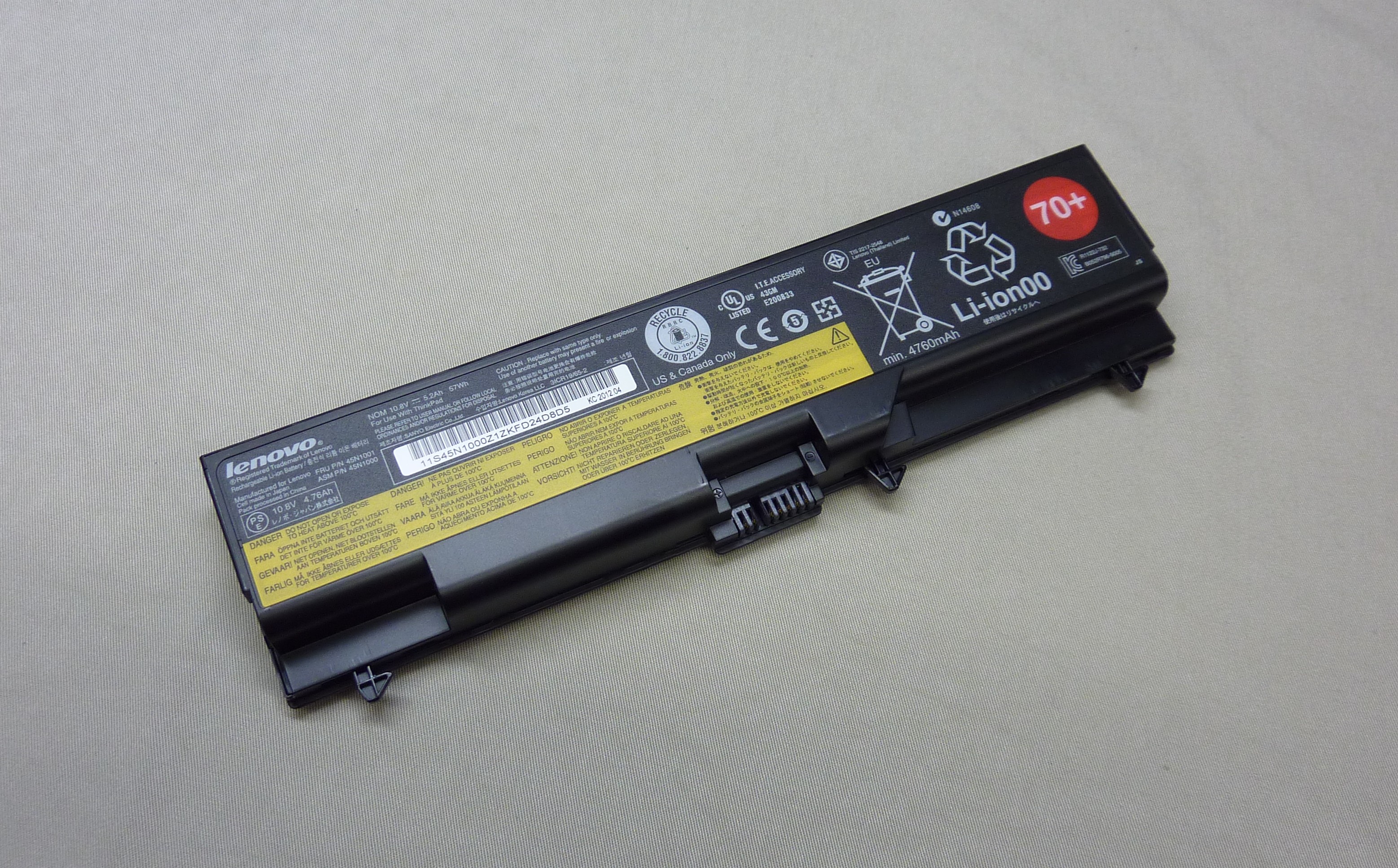

メインバッテリパック　（6セル　　Li-ionバッテリー）
45N1001

10.8V　57W/h

ロックレバーは3個

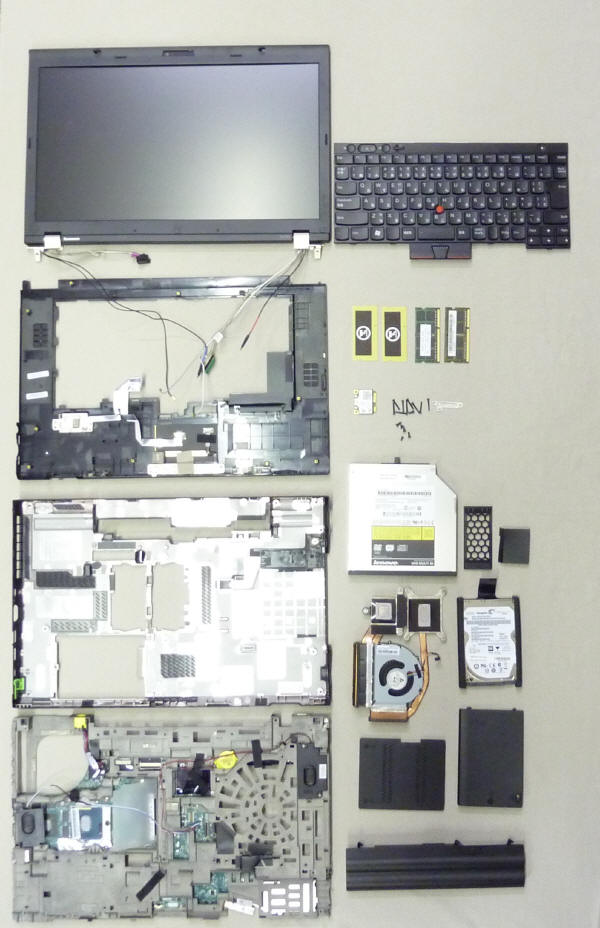

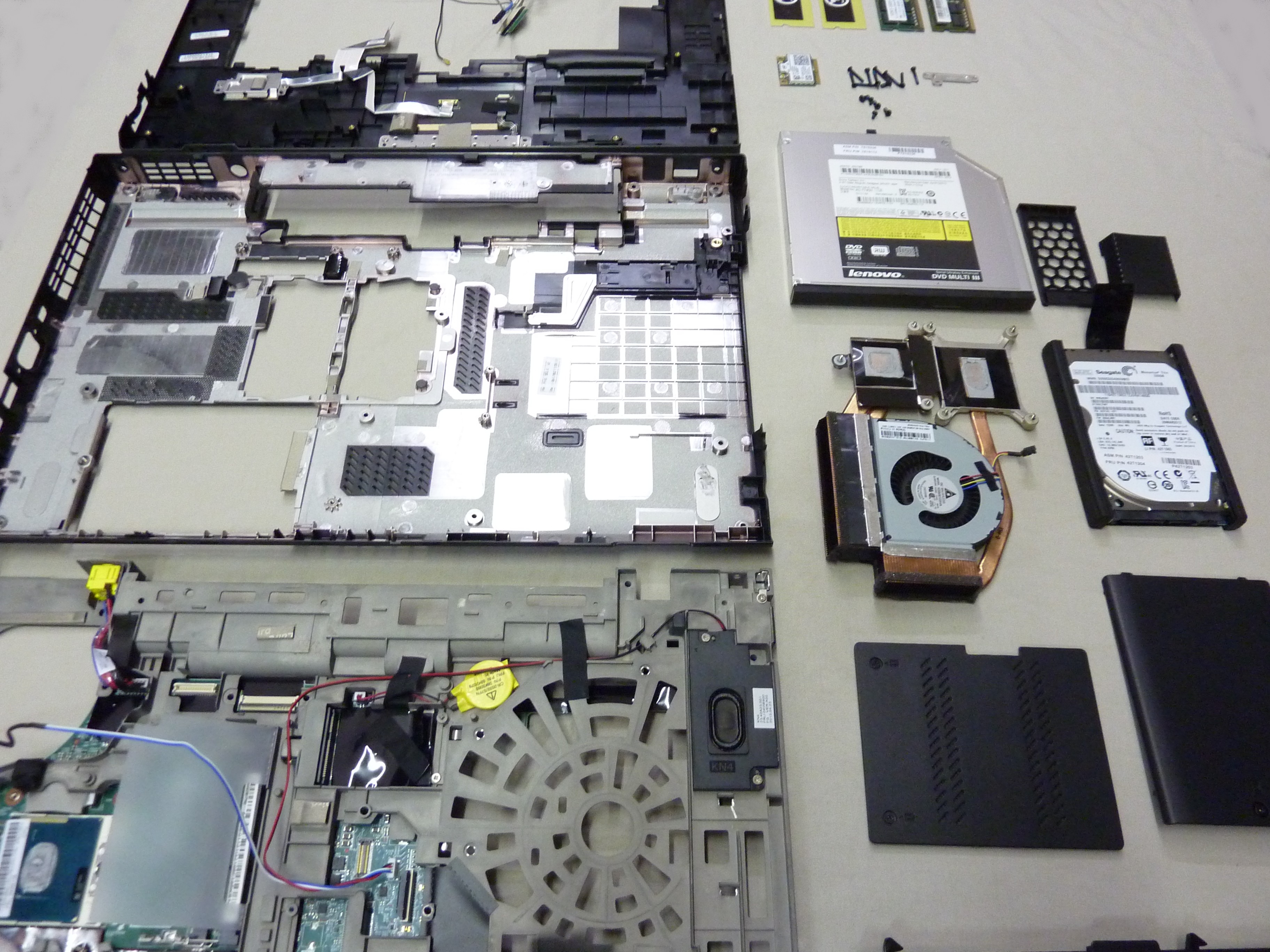

全員揃ったので　記念撮影

記念撮影2

すべてネジ止めなので分解は容易です、

ケーブルの取り回しが判らなくなったら当サイトを参考にしてください

LCDを外したりケーブルも外す場合はテープを剥がす必要があります。

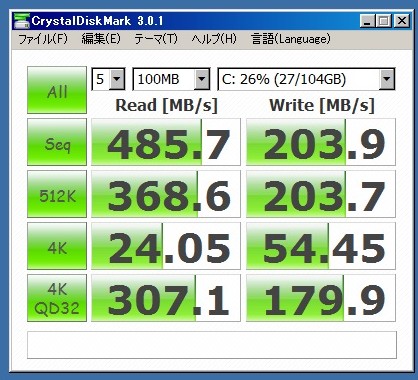

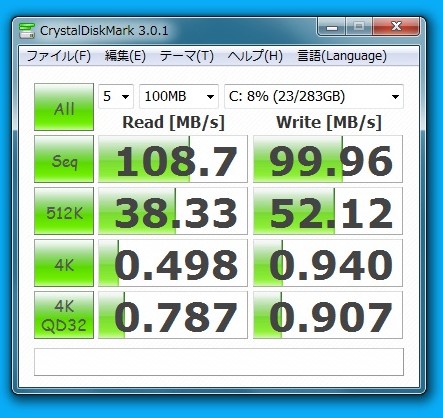

HDDとSSDの比較
・工場出荷時の純正HDD 　　ThinkPad W530+320GB - 2.5'' 7200 rpm	・ThinkPadW530+SSD　（TP25M128G7S3ｍ4）

ハイスペックなCPUを積んでいますがHDDが遅くアプリの立ち上げが遅い購入時は無理してでもSSDを選ばないとW530がもったいない

Crystal Dew World [ http://crystalmark.info/ ]

CrystalMark	250935
ALU	53608
Fibonacci	17021
Napierian	13565
Eratosthenes	9366
QuickSort	13634
FPU	50732
MikoFPU	4919
RandMeanSS	25093
FFT	11238
Mandelbrot	9460
MEM	29395
Read	11359.67 MB/s ( 11359 )
Write	5267.84 MB/s ( 5267 )
Read/Write	5077.99 MB/s ( 5077 )
Cache	76700.60 MB/s ( 7670 )
HDD	12777
Read	107.94 MB/s ( 4158 )
Write	104.93 MB/s ( 4098 )
RandomRead512K	37.43 MB/s ( 1497 )
RandomWrite512K	54.82 MB/s ( 2192 )
RandomRead 64K	7.30 MB/s ( 292 )
RandomWrite 64K	13.50 MB/s ( 540 )
GDI	13960
Text	4704
Square	1825
Circle	4090
BitBlt	3341
D2D	208
Sprite 10	87.54 FPS ( 8 )
Sprite 100	30.58 FPS ( 30 )
Sprite 500	7.47 FPS ( 37 )
Sprite 1000	3.88 FPS ( 38 )
Sprite 5000	0.95 FPS ( 47 )
Sprite 10000	0.48 FPS ( 48 )
OGL	90255
Scene 1	74110
Lines (x1000)	(20320188)
Scene 2 CPU	( 4096)
Scene 2 Score	16145
Polygons (x1000)	(1132957)
Scene 2 CPU	( 512)

System Information

Windows NT6.1 Service Pack 1 [6.1 Build 7601]

Display Mode

1600 x 900 32bit 60Hz

Memory

2049 MB

BIOS

Vendor

Caption

Version

Date

SM BIOS

Caption

Version

Mother

Vendor

Product

Version

Computer System

Vendor

Product

CPU Information

CPU Name

Intel Pentium III Xeon (Cascades)

Vendor String

GenuineIntel

Name String

Intel(R) Core(TM) i7-3520M CPU @ 2.90GHz

CPU Type

Original OEM processor

Number(Logical)

Hyper-Threading

Family

Model

Stepping

Feature

MMX SSE SSE2 SSE3 SSSE3 HTT VT EM64T XD

Clock

2893.52 MHz

CPUID Detail Information

0x00000000 : EAX=0x0000000D EBX=0x756E6547 ECX=0x6C65746E EDX=0x49656E69
0x00000001 : EAX=0x000306A9 EBX=0x00100800 ECX=0x7FBAE3FF EDX=0xBFEBFBFF
0x00000002 : EAX=0x76035A01 EBX=0x00F0B2FF ECX=0x00000000 EDX=0x00CA0000
0x00000003 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000004 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000005 : EAX=0x00000040 EBX=0x00000040 ECX=0x00000003 EDX=0x00021120
0x00000006 : EAX=0x00000077 EBX=0x00000002 ECX=0x00000009 EDX=0x00000000
0x00000007 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000008 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x00000009 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000A : EAX=0x07300403 EBX=0x00000000 ECX=0x00000000 EDX=0x00000603
0x0000000B : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000C : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x0000000D : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000000 : EAX=0x80000008 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000001 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000001 EDX=0x28100000
0x80000002 : EAX=0x20202020 EBX=0x49202020 ECX=0x6C65746E EDX=0x20295228
0x80000003 : EAX=0x65726F43 EBX=0x294D5428 ECX=0x2D376920 EDX=0x30323533
0x80000004 : EAX=0x5043204D EBX=0x20402055 ECX=0x30392E32 EDX=0x007A4847
0x80000005 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000
0x80000006 : EAX=0x00000000 EBX=0x00000000 ECX=0x01006040 EDX=0x00000000
0x80000007 : EAX=0x00000000 EBX=0x00000000 ECX=0x00000000 EDX=0x00000100
0x80000008 : EAX=0x00003024 EBX=0x00000000 ECX=0x00000000 EDX=0x00000000

Device

ChipSet

Intel Unknown

North

Intel Unknown

South

Intel Unknown

IDE Controller

Graphics

Video

Intel Unknown

Video Product

Video Vendor

Video Chip

Video RAM

Driver Version

Driver Date

PCI Device List

No	Bus	Dev	Fnc	Vendor	Device	Rev	SubSystem	Class	DeviceType
0	0	0	0	8086h	0154h	09h	17AA21F6h	060000h	Host Bridge
1	0	1	0	8086h	0151h	09h	00000000h	060400h	PCI to PCI Bridge
2	0	2	0	8086h	0166h	09h	17AA21F5h	030000h	VGA Compatible Controller
3	0	20	0	8086h	1E31h	04h	17AA21F6h	0C0330h
4	0	22	0	8086h	1E3Ah	04h	17AA21F6h	078000h	Other Communications
5	0	22	3	8086h	1E3Dh	04h	17AA21F6h	070002h	16550 Compatible Serial Controller
6	0	25	0	8086h	1502h	04h	17AA21F3h	020000h	Ethernet Controller
7	0	26	0	8086h	1E2Dh	04h	17AA21F6h	0C0320h	EHCI USB Controller
8	0	27	0	8086h	1E20h	04h	17AA21F6h	040300h
9	0	28	0	8086h	1E10h	C4h	00000000h	060400h	PCI to PCI Bridge
10	0	28	1	8086h	1E12h	C4h	00000000h	060400h	PCI to PCI Bridge
11	0	28	2	8086h	1E14h	C4h	00000000h	060400h	PCI to PCI Bridge
12	0	29	0	8086h	1E26h	04h	17AA21F6h	0C0320h	EHCI USB Controller
13	0	31	0	8086h	1E55h	04h	17AA21F6h	060100h	ISA Bridge
14	0	31	2	8086h	1E03h	04h	17AA21F6h	010601h
15	0	31	3	8086h	1E22h	04h	17AA21F6h	0C0500h	SMBus Contoller
16	3	0	0	8086h	0085h	34h	80861311h	028000h	Other Network Controller

No	DeviceName	SubSystem Vendor
0	Intel Unknown	Unknown
1	Intel Unknown
2	Intel Unknown	Unknown
3	Intel Unknown	Unknown
4	Intel Unknown	Unknown
5	Intel Unknown	Unknown
6	Intel Unknown	Unknown
7	Intel Unknown	Unknown
8	Intel Unknown	Unknown
9	Intel Unknown
10	Intel Unknown
11	Intel Unknown
12	Intel Unknown	Unknown
13	Intel Unknown	Unknown
14	Intel Unknown	Unknown
15	Intel Unknown	Unknown
16	Intel Unknown	Intel

HDD

Type

Size

Model

Buffer

Mode

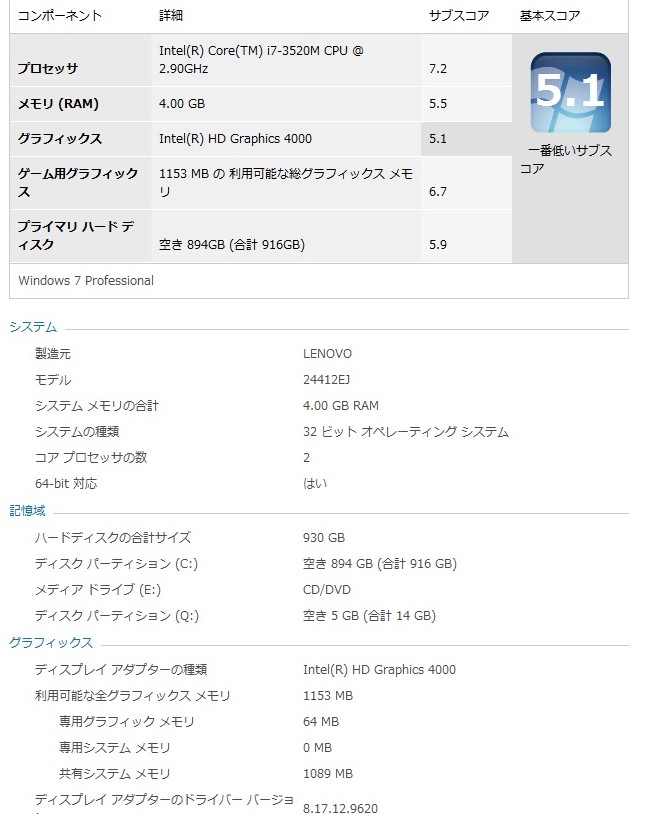

ThinkPad W530(2441-2EJ)のWindowsエクスペリエンス

ずばり買いか？

　・グラフックのスペックを求めるなら買いです（NVIDIA Quadro K1000M with Optimus Technology）

　・グラフィックは普通で良いという方は安価なT530を選びましょう

参考1
　WXGA とは　1,280×800ドット
　HD とは　1,366×768ドット
　WXGA+ とは　1,440×900ドット
　HD+　　とは　1,600×900ドット　このThinkPadW530はココ
　UXGA 　とは　1,600×1,200ドット
WSXGA とは　1,680×1,050ドット
フルHD　　とは　1920×1,080ドット
　WUXGA とは　1,920×1,200ドット
